Государственный реестр средств измерений

Тензиометры TD, 31484-12

Для измерения поверхностного (межфазного) натяжения органических и неорганических жидкостей, растворов, дисперсий, а также для измерения плотности жидкости и массы малых (до 5 г) объектов в заводских лабораториях контроля качества в химической, нефтеперерабатывающей, пищевой, фармацевтической,парфюмерной и других отраслях промышленности, а также в научных исследованиях.
Документы
Карточка СИ
Номер в госреестре 31484-12
Наименование СИ Тензиометры
Обозначение типа СИ TD
Изготовитель "LAUDA Dr.R.Wobser GmbH & Co. KG", Германия
Год регистрации 2012
Срок свидетельства 13.09.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Тензиометры TD (далее - тензиометры) предназначены для измерения поверхностного и межфазного натяжения, плотности жидкостей, а так же массы малых объектов.

Описание

Принцип действия тензиометров основан на измерении вертикально направленной силы, действующей на измерительный объект со стороны поверхности жидкости (границы раздела фаз), с помощью системы электромагнитной компенсации. Измерение поверхностного натяжения реализовано методами Вильгельми и Дью Нуи.

Для метода Вильгельми в качестве измерительного объекта используется платиновая пластина, а для метода Дью Нуи - платиново-иридиевое кольцо. Значения измеренной силы и геометрические размеры измерительного объекта используются для автоматического расчета поверхностного (межфазного) натяжения.

При измерении поверхностного натяжения методом Дью Нуи используется коррекция результатов по таблицам Харкинса и Джордана и аппроксимация по уравнению Зайдермана и Уотерса.

Измерение плотности жидкостей производится методом гидростатического взвешивания стеклянного тела.

Конструктивно тензиометры представляют собой измерительный пульт с управляющим модулем «COMМAND». Измерительный пульт включает в себя предметный столик с ручным (модель TD 1C) или автоматическим (модель TD 2) приводом. Внешний вид тензиометров представлен на рисунке 1.

Тензиометры выпускаются двух моделей (TD 1C и TD 2), которые различаются габаритными размерами, массой и набором дополнительных функций. Для модели TD 2 возможно дополнительно подключить температурный щуп и магнитный перемешиватель при использовании термостатического сосуда.

Внешний вид тензиометров TD (TD 1C слева, TD 2 справа)

Программное обеспечение

Тензиометры имеют встроенное программное обеспечение (ПО), разделенное физически на две части. Первая часть содержит систему управления процессом измерений, сбора и передачи измерительной информации и встроена в измерительный пульт. Вторая часть содержит систему ввода данных через интерфейс пользователя, считывания и обработки результатов измерений и встроена в модуль «COMMAND». Связь модуля «COMMAND» с измерительным пультом осуществляется через интерфейс RS232 оснащенный механическим преры-

вателем для защиты ПО и измерительной информации от изменений. Доступ к механическому прерывателю без нарушения целостности заводских пломб или корпуса тензиометра исключен. Места пломбирования расположены непосредственно на крепежных винтах и представлены на схеме подключения периферийных устройств (рис. 2).

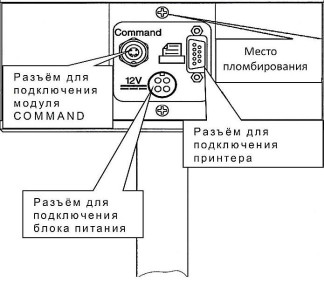

Схема подключения периферийных устройств (TD 1C слева, TD 2 справа)

Рисунок 2

Результаты измерений сохраняются в памяти тензиометров и могут быть вызваны на экран модуля «COMMAND», распечатаны или переданы на персональный компьютер (только для TD 2).

Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

TD

-

1

-

-

Command

-

2

-

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристики

TD 1C

TD 2

Диапазон показаний поверхностного (межфазного) натяжения,

Кольцо 2 - 300

мН/м

Пластина 2 - 999

Диапазоны измерений:

- поверхностного (межфазного) натяжения, мН/м

10 -

100

- плотности, кг/м3

600 -

2000

- массы, мг

10 -

5000

Дискретность показаний:

- поверхностного натяжения, мН/м

0,1

0,01

- плотности, кг/м3

1,0

1,0

- массы, мг

1,0

0,1

Наименование характеристики

TD 1C

TD 2

Пределы допускаемой абсолютной погрешности при измерениях: - поверхностного (межфазного) натяжения, мН/м

± 1,0

± 0,5

- плотности, кг/м3

± 1,0

± 0,5

- массы, мг

± 1,0

± 1,0

Г абаритные размеры: ШхДхВ, мм - измерительный пульт

250х300х120

220х300х160

- модуль «COMMAND»

155х100х35

155х100х35

- блок питания

145х75х45

145х75х45

Масса не более, кг

4,0

7,6

Условия эксплуатации:

- диапазон рабочих температур, °С

от + 15 до + 30

- относительная влажность воздуха при температуре + 20 °С, %

от 50 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Электрическое питание переменным током: - напряжением, В

от 110 до 240

- частотой, Гц

от 50 до 60

Потребляемая мощность не более, Вт

10

Средний срок службы, лет

10

Знак утверждения типа

наносится на торцевую панель тензиометра в виде наклейки, на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

-    тензиометр TD (измерительный пульт, модуль «COMMAND») в соответствии с заказом;

-    принадлежности и запасные части;

-    инструкция по эксплуатации на русском языке;

-    методика поверки.

Поверка

осуществляется по документу МП 48-224-2011 «ГСИ. Тензиометры TD фирмы LAUDA. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Перечень эталонных средств поверки:

-    гири класса точности не ниже М1 по ГОСТ OIML R 111-1-2009;

-    ГСО 9821-2011, ГСО 9822-2011, ГСО 9824-2011;

-    термометр типа ТЛ с диапазоном измерений (10-35) °С, ц.д.ш. 0,1 °С;

-    бензол хч по ГОСТ 5955-75;

-    гексан чда по ТУ 2631-003-05807999-98.

Сведения о методах измерений

АСТМ Д 971 Определение межфазного и поверхностного натяжения по методу кольца или пластины.

«Инструкция по эксплуатации» тензиометров TD фирмы LAUDA.

Нормативные документы, устанавливающие требования к тензиометрам TD

«Инструкция по эксплуатации» тензиометров TD фирмы LAUDA.

Рекомендации к применению

Тензиометры TD применяются вне сферы государственного регулирования обеспечения единства измерений.
