| Номер в госреестре | 31524-18 |
| Наименование СИ | Кольца установочные |
| Обозначение типа СИ | 177 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кольца установочные серии 177 (далее по тексту - кольца) предназначены для установки и настройки на требуемый размер приборов для измерений диаметров отверстий.
Принцип действия заключается в установке нутромеров и других средств измерений на требуемый размер с использованием нормированного значения внутреннего диаметра кольца.
Кольца представляют собой цилиндрические детали с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого прибора. В зависимости от диаметра отверстия кольца выпускаются двух исполнений:
- А - кольца с номинальным диаметром до 100 мм включительно;
- В - кольца с номинальным диаметром свыше 100 мм.
Кольца поставляются наборами или поштучно.
Кольца с номинальными диаметрами от 4 до 45 мм изготавливаются из стали и из керамики.

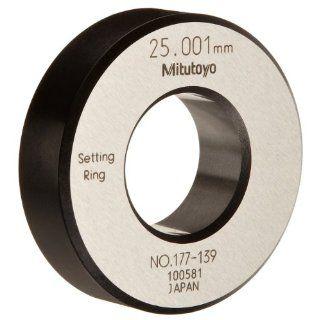

Общий вид колец показан на рисунках 1-3.
S«t1iro fting 34 * ^ 9^5 mm briltutoyo
N0,177-432
000004
JAPAN
Рисунок 3 - Общий вид колец из керамики Пломбирование колец не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики
Таблица 1 - Метрологические характеристики колец
| Номинальный диаметр отверстия и его допускаемое отклонение, мм | Пределы допускаемой абсолютной погрешности воспроизведения диаметра отверстия, мкм | Отклонение от круглости, мкм, не более |
| 1,000±0,020 | ±1,5 | 1,0 |
| 1,100±0,020 | ±1,5 | 1,0 |
| 1,200±0,020 | ±1,5 | 1,0 |
| 1,300±0,020 | ±1,5 | 1,0 |
| 1,400±0,020 | ±1,5 | 1,0 |
| 1,750±0,020 | ±1,5 | 1,0 |
| 2,000±0,020 | ±1,5 | 1,0 |
| 2,250±0,020 | ±1,5 | 1,0 |
| 2,500±0,020 | ±1,5 | 1,0 |
| 2,750±0,020 | ±1,5 | 1,0 |
| 3,000±0,020 | ±1,5 | 1,0 |
| 3,250±0,020 | ±1,5 | 1,0 |
| 3,500±0,020 | ±1,5 | 1,0 |
| 3,750±0,020 | ±1.5 | 1,0 |
| 4,000±0,020 | ±1,5 | 1,0 |
| 4,500±0,020 | ±1,5 | 1,0 |
| 5,000±0,020 | ±1,5 | 1,0 |
| 5,500±0,020 | ±1,5 | 1,0 |
| 6,000±0,020 | ±1,5 | 1,0 |
| 6,500±0,020 | ±1,5 | 1,0 |
| 7,000±0,020 | ±1,5 | 1,0 |
| 8,000±0,020 | ±1,5 | 1,0 |
| 9,000±0,020 | ±1,5 | 1,0 |
| 10,000±0,020 | ±1,5 | 1,0 |
| Номинальный диаметр отверстия и его допускаемое отклонение, мм | Пределы допускаемой абсолютной погрешности воспроизведения диаметра отверстия, мкм | Отклонение от круглости, мкм, не более |
| 12,000±0,020 | ±1,5 | 1,0 |
| 14,000±0,020 | ±1,5 | 1,0 |
| 16,000±0,020 | ±1,5 | 1,0 |
| 17,000±0,020 | ±1,5 | 1,0 |
| 18,000±0,020 | ±1,5 | 1,0 |
| 20,000±0,020 | ±1,5 | 1,0 |
| 25,000±0,020 | ±1,5 | 1,0 |
| 30,000±0,020 | ±1,5 | 1,0 |
| 35,000±0,020 | ±1,5 | 1,0 |
| 40,000±0,020 | ±1,5 | 1,0 |
| 45,000±0,020 | ±1,5 | 1,0 |
| 50,000±0,030 | ±1,5 | 1,0 |
| 60,000±0,030 | ±1,5 | 1,0 |
| 62,000±0,030 | ±1,5 | 1,5 |
| 70,000±0,030 | ±1,5 | 1,5 |
| 75,000±0,030 | ±1,5 | 1,5 |
| 80,000±0,030 | ±1,5 | 1,5 |
| 87,000±0,030 | ±1,5 | 1,5 |
| 90,000±0,030 | ±1,5 | 1,5 |
| 100,000±0,030 | ±1,5 | 2,0 |
| 125,000±0,030 | ±2,5 | 2,0 |
| 150,000±0,030 | ±2,5 | 2,0 |
| 175,000±0,030 | ±2,5 | 2,5 |
| 200,000±0,030 | ±2,5 | 2,5 |
| 225,000±0,030 | ±2,5 | 2,5 |
| 250,000±0,030 | ±2,5 | 3,0 |
| 275,000±0,030 | ±2,5 | 3,0 |
| 300,000±0,030 | ±2,5 | 3,0 |
Таблица 2 -Исполнение, материал, габаритные размеры и масса колец
| Номинальный диаметр отверстия, мм | Исполнение | Материал | Г абаритные размеры (диаметр х высота), мм, не более | Масса, кг, не более |
| 1,000±0,020 | А | сталь | 20,0 х 4,0 | 0,012 |
| 1,100±0,020 | А | сталь | 20,0 х 4,0 | 0,012 |
| 1,200±0,020 | А | сталь | 20,0 х 4,0 | 0,012 |
| 1,300±0,020 | А | сталь | 20,0 х 4,0 | 0,012 |
| 1,400±0,020 | А | сталь | 20,0 х 4,0 | 0,012 |
| 1,750±0,020 | А | сталь | 25,0 х 5,0 | 0,027 |
| 2,000±0,020 | А | сталь | 25,0 х 5,0 | 0,027 |
| 2,250±0,020 | А | сталь | 25,0 х 5,0 | 0,027 |
| 2,500±0,020 | А | сталь | 25,0 х 7,0 | 0,027 |
| 2,750±0,020 | А | сталь | 25,0 х 7,0 | 0,027 |
| 3,000±0,020 | А | сталь | 25,0 х 7,0 | 0,027 |
| 3,250±0,020 | А | сталь | 25,0 х 7,0 | 0,027 |
| Номинальный диаметр отверстия, мм | Исполнение | Материал | Г абаритные размеры (диаметр х высота), мм, не более | Масса, кг, не более |
| 3,500±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 3,750±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 4,000±0,020 | А | сталь / керамика | 25,0 х 7,0 | 0,030 |
| 4,500±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 5,000±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 5,500±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 6,000±0,020 | А | сталь / керамика | 25,0 х 7,0 | 0,030 |
| 6,500±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 7,000±0,020 | А | сталь | 25,0 х 7,0 | 0,030 |
| 8,000±0,020 | А | сталь / керамика | 32,0 х 10,0 | 0,060 |
| 9,000±0,020 | А | сталь | 32,0 х 10,0 | 0,060 |
| 10,000±0,020 | А | сталь / керамика | 32,0 х 10,0 | 0,058 |
| 12,000±0,020 | А | сталь / керамика | 32,0 х 10,0 | 0,062 |
| 14,000±0,010 | А | сталь | 38,0 х 10,0 | 0,110 |
| 16,000±0,020 | А | сталь / керамика | 45,0 х 10,0 | 0,110 |
| 17,000±0,020 | А | сталь | 45,0 х 10,0 | 0,190 |
| 18,000±0,020 | А | сталь | 45,0 х 10,0 | 0,110 |
| 20,000±0,020 | А | сталь / керамика | 45,0 х 10,0 | 0,200 |
| 25,000±0,020 | А | сталь / керамика | 53,0 х 15,0 | 0,204 |
| 30,000±0,020 | А | сталь / керамика | 71,0 х 15,0 | 0,400 |
| 35,000±0,020 | А | сталь / керамика | 71,0 х 15,0 | 0,364 |
| 40,000±0,020 | А | сталь / керамика | 71,0 х 15,0 | 0,330 |
| 45,000±0,020 | А | сталь / керамика | 85,0 х 20,0 | 0,490 |
| 50,000±0,030 | А | сталь | 85,0 х 20,0 | 0,580 |
| 60,000±0,030 | А | сталь | 112,0 х 20,0 | 1,140 |
| 62,000±0,030 | А | сталь | 112,0 х 20,0 | 1,050 |
| 70,000±0,030 | А | сталь | 112,0 х 20,0 | 0,930 |
| 75,000±0,030 | А | сталь | 125,0 х 25,0 | 1,540 |
| 80,000±0,030 | А | сталь | 125,0 х 25,0 | 1,420 |
| 87,000±0,030 | А | сталь | 140,0 х 25,0 | 1,850 |
| 90,000±0,030 | А | сталь | 140,0 х 25,0 | 1,750 |
| 100,000±0,030 | А | сталь | 160,0 х 25,0 | 2,380 |
| 125,000±0,030 | В | сталь | 210,0 х 38,1 | 5,500 |
| Номинальный диаметр отверстия, мм | Исполнение | Материал | Габаритные размеры (диаметр х высота), мм, не более | Масса, кг, не более |
| 150,000±0,030 | В | сталь | 235,0 х 38,1 | 6,100 |
| 175,000±0,030 | В | сталь | 260,0 х 38,1 | 6,700 |
| 200,000±0,030 | В | сталь | 311,0 х 38,1 | 10,400 |
| 225,000±0,030 | В | сталь | 337,0 х 38,1 | 11,400 |
| 250,000±0,030 | В | сталь | 362,0 х 38,1 | 12,100 |
| 275,000±0,030 | В | сталь | 413,0 х 38,1 | 17,000 |
| 300,000±0,030 | В | сталь | 438,0 х 38,1 | 17,800 |
Таблица 3 - Параметр шероховатости измерительной поверхности кольца, условия эксплуатации и средний срок службы__
| Наименование характеристики | Значение |
| Параметр шероховатости Ra измерительной поверхности кольца по ГОСТ 2789-73, мкм, не более | 0,1 |
| Условия эксплуатации: - нормальная область значений температур, °С - рабочая область значений температур, °С - относительная влажность воздуха, %, не более | от +19,5 до +20,5 от +15 до +25 80 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта кольца типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Кольцо | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | КУ.01.177 ПС | 1 экз. |
| Методика поверки | МП 203-25-2018 | 1 экз. |
осуществляется по документу МП 203-25-2018 «Кольца установочные серии 177. Методика поверки», утвержденным ФГУП «ВНИИМС» 19 июня 2018 г.
Основные средства поверки:
- прибор универсальный для измерений длины Precimar серии ULM-E, модификация Precimar ULM- 600 E (рег. № 61093-15);
- прибор для измерений отклонений от круглости Talyrond серии 300 (рег. № 20905-06). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация Mitutoyo Corporation, Япония
