| Номер в госреестре | 31534-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | СЕАН |
| Изготовитель | ООО "Бюро аналитического приборостроения "Хромдет-Экология", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы СЕАН (далее - газоанализаторы) предназначены для измерения в воздухе рабочей зоны массовой концентрации аммиака - СЕАН-ЫНз, хлора - СЕАН-С12, оксида углерода - СЕАН-СО, диоксида азота - СЕАН-NO^ оксида азота - СЕАН-NO, сероводорода - СЕАН-Н2Б, диоксида серы - СЕАН-Б02 и измерения объемной доли кислорода - СЕАН-О2 и сигнализации о выходе измеренных значений концентрации за установленные пределы (пороги).
Газоанализаторы СЕАН представляют собой автоматические, индивидуальные одноканальные приборы непрерывного действия. В газоанализаторах СЕАН для связи с компьютером используется Ir порт, в газоанализаторах СЕАН-К - Bluetooth модуль.
Газоанализаторы СЕАН и газоанализаторы СЕАН-К выполнены в виде одного блока. Принцип измерения - электрохимический.
Корпус газоанализатора выполнен из прочной пластмассы (полиметилметакрилата) и состоит из лицевой и задней крышек. В лицевой крышке газоанализатора имеется отверстие, соединяющее сенсор с атмосферой. На лицевую панель также выведена кнопка РЕЖИМ, под лицевой крышкой находится жидкокристаллический индикатор (дисплей). Управление газоанализаторами осуществляется кнопкой РЕЖИМ, расположенной на лицевой панели. Питание газоанализаторов осуществляется от автономного источника: литиевых батарей типа CR2 (3В).

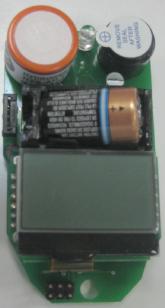

На задней крышке закреплена плата сигнализации и управления. На плате установлены сенсор, батарея с держателем, кнопка РЕЖИМ, вибратор, светодиод сигнализации, пьезоизлучатель, Ir порт или Bluetooth модуль. Панели скрепляются двумя винтами через уплотняющую резиновую прокладку.
Г азоанализаторы осуществляют:
- измерение массовой концентрации или объемной доли компонента;
- индикацию на дисплее текущих значений массовой концентрации или объемной доли в цифровом виде в единицах мг/м или об.доля, %;
- световую, звуковую и вибрационную сигнализацию при превышении любого из двух заданных порогов концентрации (для всех компонентов кроме кислорода) и о выходе измеряемой концентрации за пределы допустимых значений для кислорода.
Газоанализаторы СЕАН могут эксплуатироваться при температуре окружающего воздуха от минус 30 °С до 45 °С.
Газоанализаторы СЕАН относятся к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0, имеют маркировку взрывозащиты ExibIIBT4 X.
Идентификационные данные программного обеспечения (ПО)
| Наименования программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «PROJ EX» | PROJ EX.hex | a1.01 | 65182.82965 | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010:
- С - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
| Г азоанализатор | Определяемый компо | Диапазон, мг/м3 | Пределы допускаемой основной погрешности, % | ||
| нент | показаний | измерения | приведенной | относительной | |
| СЕАН-СО | СО | 0 - 400 | 0 - 20 | ± 20 | - |
| 20 - 200 | - | ±20 | |||
| СЕАН-ВД | NH3 | 0 - 70 | 0- 20 20 - 70 | ±20 | ±20 |
| СЕАН-Н^ | H2S | 0 - 60 | 0 - 3 | ±20 | - |
| 3 - 30 | - | ±20 | |||
| СЕАН-Б02 | SO2 | 0 - 50 | 0 - 10 10 - 25 | ±20 | ±20 |
| СЕАН-С12 | CI2 | 0 - 20 | 0 - 1 1 - 20 | ±20 | ±20 |
| СЕАН-Ш2 | NO2 | 0 - 20 | 0 - 2 2 - 10 | ±20 | ±20 |
| СЕАН-NO | NO | 0 - 60 | 0 - 3 3 - 30 | ±20 | ±20 |
| СЕАН-О2 | О2 | 0 - 30 об. доля, % | 0 - 30 об. доля, % | ±3,5 | - |
| Номинальные значения единицы наименьшего разряда на дисплее: - СЕАН-NH СЕАН-СО, СЕАН-^S, мг/м3 | 1 |
| - СЕАН-С12, СЕАН-NO^ СЕАН^02,СЕАН-Ш, мг/м3 | 0,1 |
| - СЕАН-О2, об. доля, % | 0,1 |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 0С от значения 20 0С в рабочем диапазоне температур | 0,5 доли основной погрешности |
| Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 % - в диапазоне (30 - 95) % | 0,2 доли основной погрешности |
| - < 30% в течение не более 20 минут | 0,5 доли основной погрешности |
| Время установления показаний Т09, с, не более | 120 |
| Время выхода на рабочий режим: - СЕАН-NH СЕАН-СО, СЕАН-^S, СЕАН-СЬ, СЕАН-NO^ СЕАН-SO^ СЕАН-О2, мин, не более | 5 |
| - СЕАН-NO, ч, не более | 2 |
| Пределы допускаемой относительной погрешности срабатывания сигнализации, % | ± 10 |
Значения порогов:
| Модель | Определяемый газ | ПОРОГ 1, мг/м3 | ПОРОГ 2, мг/м3 |
| СЕАН - СО | СО | 20 | 100 |
| СЕАН - NH3 | NH3 | 20 | 60 |
| СЕАН - H2S | H2S | 10 | 30 |
| СЕАН - SO2 | SO2 | 10 | 20 |
| СЕАН - С12 | CI2 | 1 | 5 |
| СЕАН - NO2 | NO2 | 2 | 10 |
| СЕАН - NO | NO | 3 | 30 |
| СЕАН - О2 | О2 % ,об. доля | 19 | 23 |
| Г абаритные размеры, мм, не более | 105x70x50 |
| Масса, кг, не более | 0,2 |
Рабочие условия эксплуатации:
| - температура, °С | от минус 30 до 45 |
| - относительная влажность, % | от 30 до 95 (неконденсируемая), ниже 30 - кратковременно |
Знак наносится на лицевую панель газоанализаторов и на титульные листы Руководства по эксплуатации газоанализаторов СЕАН ЯРКГ 2.840.028 РЭ.
В комплект поставки газоанализатора входит:
- газоанализатор ЯРКГ 2.840.028;
- трубка соединительная ЯРКГ 6.453.004;
- приспособление для градуировки ЯРКГ 6.471.009;
- паспорт ЯРКГ 2.840.028 ПС;
- руководство по эксплуатации ЯРКГ 2.840.028 РЭ;
- методика поверки ЯРКГ 2.840.028 МП.
Лист № 4 Всего листов 4
По отдельному заказу в комплект поставки может входить защитный чехол газоанализатора.
осуществляется по документу «Инструкция. Газоанализаторы СЕАН. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» ЯРКГ 2.840.028 МП в 2011 г. и входящим в комплект поставки.
Основные средства поверки:
- поверочные газовые смеси ГСО-ПГС в баллонах под давлением состава СО-воздух; КНз-воздух; О2-азот; Н2Б-азот, Б02-воздух, NO-азот;
- источник микропотока диоксида азота ИМ01-0-Г2;
- генератор ГДП-102;
- генератор хлора ГХ-120.
Методы измерения изложены в документе Газоанализаторы СЕАН Руководство по эксплуатации ЯРКГ 2.840.028 РЭ и ЯРКГ 2.840.028-01 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам СЕАН
ГОСТ 8.578-2008 ГСИ. «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические требования».
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
Техническая документация фирмы-изготовителя.
- при осуществлении деятельности в области охраны окружающей среды
