Преобразователи измерительные ЭП2720, 31657-12

Назначение

Преобразователи измерительные ЭП2720 (далее - преобразователи) предназначены для измерительных преобразований постоянного тока.

Описание

Принцип действия преобразователей основан на преобразовании входного сигнала, поступающего с датчика, в унифицированный выходной сигнал постоянного тока.

Конструкция преобразователей состоит из:

-    модуля ДАКЖ.411521.002;

-    корпуса ДАКЖ.301241.027;

-    элементов крепления преобразователя на месте эксплуатации.

Корпус ДАКЖ.301241.027 предназначен для установки в вырез приборного щита и подключения внешних цепей. На внутренней стороне корпуса установлена ответная часть разъема модуля. На внешней стороне корпуса расположены винт подключения защитного заземления, выходная колодка для подключения внешних цепей и цепей питания.

Модуль ДАКЖ.411521.002 представляет собой измерительный блок со встроенной электрической схемой преобразователя. На передней панели модуля расположены:

-    ручка для извлечения модуля из корпуса;

-    световые индикаторы контроля питания и питания датчика;

-    держатель предохранителя;

-    розетка «ТЕСТ»;

-    два отверстия для обеспечения доступа к подстроечным резисторам корректировки нуля и подстройки усиления (закрытые накладкой и опломбированные поверителями).

На задней части модуля расположен ответный разъем корпуса и два стержня предназначенные для правильной ориентации блока при установке в корпус.

Модуль с двух сторон закрыт крышками и опломбирован.

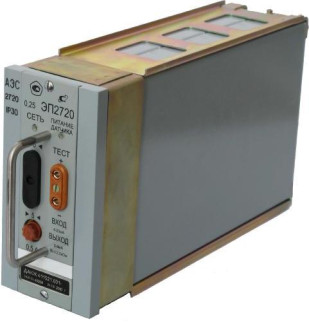

Фотография общего вида представлена на рисунке 1.

i?J£l

Ct"lb

|

•■у:-::*!»- ча-

Преобразователи выполнены в виде автономного устройства, имеющее щитовое исполнение, предназначенное для утопленного монтажа в вырезах панели.

В зависимости от диапазонов входных и выходных токов преобразователи имеют 4 варианта исполнения, приведённые в таблице 1.

Таблица 1

Технические характеристики

Номинальная функция преобразования имеет следующий вид:

вых.

1вых. 1 выхшт +

М.

вх.

х( вх. 1 ex.min) ,

где I вых - значение выходного сигнала, мА;

вых.

Iвых min - номинальное значение начала диапазона изменения выходного сигна-

ла, мА;

DIвых - нормирующее значение выходного сигнала, мА; DIвх - нормирующее значение входного сигнала, мА; 1вх -значение входного сигнала, мА;

I

- номинальное значение начала диапазона изменения входного сигна

вх. min

ла, мА.

Пределы допускаемой основной приведенной погрешности приведены в таблице 2. Таблица 2

Пределы допускаемой дополнительной погрешности преобразований, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих условий применения, на каждые 10 °С составляют:

-    0,9 пределов допускаемой основной приведенной погрешности - при изменении входного сигнала от 2 до 15 % включительно;

-    1,0 пределов допускаемой основной приведенной погрешности - при изменении входного сигнала от 15 до 100 % включительно.

Пределы допускаемой дополнительной погрешности преобразований вызванной изменением сопротивления нагрузки:

-    в диапазоне от 2500 до 1820 Ом для преобразователей с выходным сигналом 0 - 5 мА;

-    в диапазоне от 600 до 375 Ом для преобразователей с выходным сигналом 4 - 20 мА; составляют 0,5 пределов допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности, вызванной отклонением напряжения питания от номинального (220,0 ± 4,4) В в диапазоне от 187 до 242 В, не превышают

0,5 пределов допускаемой основной погрешности.

Значение пульсаций выходного сигнала преобразователей, определяемое максимальным отклонением мгновенного значения выходного сигнала от его среднего значения, не превышает 0,6 % от диапазона изменения выходного сигнала.

Преобразователи имеют встроенный блок питания, обеспечивающий стабилизированное номинальное выходное напряжение 24 В для питания датчиков давления с максимальным током нагрузки 30 мА. Пределы допускаемого отклонения выходного напряжения питания от номинального значения составляют ± 0,5 %.

Встроенный блок питания преобразователей имеет защиту от перегрузок и короткого замыкания:

-    ток срабатывания защиты от перегрузки по току не более 60 мА;

-    ток короткого замыкания не более 15 мА.

Изменение выходного напряжения питания датчиков при изменении напряжения питающей сети преобразователей в диапазоне от 187 до 242 В составляет ± 0,5 % от номинального выходного напряжения.

Изменение выходного напряжения питания датчиков, вызванное плавным изменением тока нагрузки в диапазоне от 10 до 100 % при неизменных других внешних воздействиях составляет ± 0,5 % от номинального выходного напряжения.

Питание преобразователей осуществляется от однофазной сети переменного тока напряжением от 187 до 242 В с частотой от 49 до 51 Гц.

Преобразователи в упаковке сохраняют свои характеристики после воздействия следующих факторов:

-    температуры окружающего воздуха от минус 50 до плюс 50 °С;

-    относительной влажности воздуха 95 % при температуре 35 °С.

Корпус преобразователей заземлен. Значение сопротивления между винтом заземления «^» и ручкой преобразователя не более 0,1 Ом.

Сопротивление изоляции не менее 40 МОм.

Потребляемая мощность не более 14 В А.

Масса не более 3,5 кг.

Средняя наработка на отказ не менее 100 000 ч.

Нормальные условия применения:

-    температура окружающего воздуха (20 ± 2) °С;

-    относительная влажность воздуха от 45 до 75 %;

-    атмосферное давление от 86 до 106,7 кПа (от 645 до 800 мм рт.ст.);

-    напряжение питания (220,0 ± 4,4) В;

-    частота питающей сети (50 ± 1) Гц.

Рабочие условия применения:

-    температуры окружающего воздуха от плюс 5 до плюс 50 °С;

-    относительная влажность 80 % при температуре окружающего воздуха плюс 35 °С.

В транспортной таре преобразователи выдерживают воздействие вибрации в диапазоне частот от 10 до 500 Гц с частотой перехода в пределах от 57 до 62 Гц с амплитудой смещения

0,35 мм для частоты ниже частоты перехода и ускорением 49 м/с для частоты выше частоты перехода.

Преобразователи по сейсмостойкости должны соответствовать I категории согласно НП-031-01. Преобразователи должны быть сейсмостойкими по группе В исполнения I в соответствии с РД 25-818-87 при интенсивности землетрясения 8 баллов по шкале MSK-64 и уровне установки над нулевой отметкой 41 м.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель с наименованием преобразователей фотохимическим способом или методом шелкографии. На титульном листе паспорта знак наносится в правом верхнем углу типографским способом.

Комплектность

1.    Преобразователь измерительный ЭП2720    - 1 шт.

2.    Вставка плавкая ВП1-1-0,5А 250 В ОЮО.480.003ТУ-Р    - 2 шт.

3.    Паспорт ДАКЖ.411521.001 ПС    - 1 шт.

4.    Руководство по эксплуатации ДАКЖ.411521.001 РЭ    - 1 шт. на партию.

(партия - не более 10 шт.)

Поверка

документу «Преобразователь измерительный ЭП2720. Руководство по эксплуатации. ДАКЖ.411521.001 РЭ1. Часть II», утверждённому руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» 29 декабря 2011 г.

Перечень основных средств поверки приведен в таблице 3.

Таблица 3

Сведения о методах измерений

Нормативные документы, устанавливающие требования к преобразователям измерительным ЭП2720

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от

1 х 10-16 до 30 А.

Рекомендации к применению
