| Номер в госреестре | 31658-15 |
| Наименование СИ | Компараторы |
| Обозначение типа СИ | СА507 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г. Киев |
| Год регистрации | 2015 |
| Срок свидетельства | 17.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы СА507 (далее по тексту - компараторы) предназначены для измерения:
- относительной разности силы вторичного тока двух трансформаторов тока (далее -ТТ) с одинаковой номинальной силой вторичного тока;
- относительной разности силы вторичного тока двух ТТ с отношением номинальной силы вторичного тока этих ТТ, как 5 к 1;
- относительной разности вторичного напряжения двух трансформаторов напряжения (далее - ТН) с одинаковым номинальным вторичным напряжением;
- разности фаз вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока и для ТТ, номинальная сила вторичного тока которых относится как 5 к 1;
- разности фаз вторичного напряжения двух ТН;
- активной и реактивной мощности, активного и реактивного электрического сопротивления (далее - сопротивление) нагрузки во вторичной цепи ТТ;
- активной и реактивной мощности, активной и реактивной электрической проводимости (далее - проводимость) нагрузки во вторичной цепи ТН;
- среднеквадратического значения первой гармоники (далее - СКЗГ) напряжения и силы тока во вторичных цепях ТН и ТТ, которые используются в качестве эталонных;
- активной и реактивной мощности, активного и реактивного сопротивления, а также проводимости магазинов нагрузки;
- СКЗГ напряжения и силы тока в цепях, питаемых от сети переменного тока;
- частоты тока во вторичных цепях ТТ и ТН, которые используются в качестве эталонных, и в цепях, которые питаются от сети.
Принцип действия компараторов основан на использовании дифференциального метода определения погрешности трансформаторов путем сравнения метрологических характеристик рабочего трансформатора с метрологическими характеристиками эталонного трансформатора. При этом, для ТН номинальные коэффициенты трансформации должны быть одинаковыми, для ТС номинальные коэффициенты трансформации должны быть либо одинаковыми, либо относиться, как 5 к 1. Номинальная сила вторичного тока ТТ, используемого в качестве эталонного, может быть установлена в диапазоне от 1 до 5 А. Процесс измерения осуществляется в автоматизированном режиме.
В конструкции компараторов приняты специальные меры для обеспечения работы в условиях повышенного уровня электромагнитных помех.
Конструктивно компараторы выполнены в виде блока прямоугольной формы, на передней панели которых расположены: мембранная клавиатура, индикатор для вывода информации, разъем для подключения кабеля связи с компьютером и выключатель. На задней панели компараторов расположены зажимы для подключения измерительных кабелей.
В комплект поставки компараторов входит источник тока САЗ600, который состоит из четырех блоков прямоугольной формы: блока коммутации БК и трех трансформаторов силовых ТС1, ТС2, ТС3.

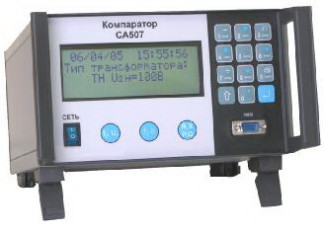

Внешний вид измерителя компаратора СА507 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики измерителей компараторов СА507
| Название характеристики | Значение характеристики |
| Номинальная частота рабочего напряжения, Гц | 50 или 60 |
| Диапазоны измерений: - относительной разности вторичных напряжений двух ТН для значений вторичных напряжений от 6 до 240 В, % - относительной разности сил вторичных токов двух ТТ с одинаковой номинальной силой вторичного тока и для ТТ, номинальная сила вторичного тока которых относится как 5 к 1, % - разности фаз вторичных напряжений двух ТН для значений вторичных напряжений от 6 до 240 В, ' - разности фаз вторичного тока для двух ТТ с одинаковой номинальной силой вторичного тока и для ТТ, номинальная сила вторичного тока которых относится как 5 к 1, ' - активной мощности нагрузки во вторичной цепи ТН при напряжении на нагрузке в диапазоне от 6 до 240 В и силе тока от 0 до 5 А, Вт - реактивной мощности нагрузки во вторичной цепи ТН при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А, В-А | от минус 15 до плюс 15 от минус 15 до плюс 15 от минус 300 до плюс 300 от минус 300 до плюс 300 от 0 до 500 от 0 до 500 |
| - активной проводимости нагрузки во вторичной цепи ТН при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А, См - реактивной проводимости нагрузки во вторичной цепи ТН при напряжении на нагрузке от 6 до 240 В и силе тока от 0 до 5 А, См - активной мощности нагрузки во вторичной цепи ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от 0,01 до 10 А, Вт - реактивной мощности нагрузки во вторичной цепи ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от 0,01 до 10 А, В-А | от 110-4 до 5 10-2 от 110-4 до 5 10-2 от 0 до 500 от 0 до 500 |
| Название характеристики | Значение характеристики |
| - активного и реактивного сопротивления нагрузки во вторичной цепи ТТ при напряжении на нагрузке от 0 до 100 В и силе тока от 0,01 до 10 А, Ом - СКЗГ вторичного напряжения ТН, которые используются в качестве эталонных, В - СКЗГ силы вторичного тока ТТ, которые используются в качестве эталонных, А - СКЗГ напряжения в цепях, питаемых от сети, В - СКЗГ силы тока в цепях, питаемых от сети, А - частоты вторичного тока ТТ и ТН, которые используются в качестве эталонных, и в цепях, которые питаются от сети, Гц | от 0 до 200 от 0,1 до 240 от 0,01 до 10 от 0,1 до 500 от 0,05 до 10 от 48 до 62 |
| Пределы допускаемой основной абсолютной погрешности при измерении относительной разности силы вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока Дщ1, %: - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,01 до 0,05 А - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,05 до 1,00 А - при силе вторичного тока ТТ, который используется в качестве эталонного, от 1,00 до 10,00 А | ± (0,005-ЬЬьзмк 1,5 10-2 + +0,03' 15о1изм/5э1шах 1 ) ± (0,005- |/Шизм1 + 3 10-3 + +0,03' |5о1изм/5э1тах 1 ) ± (0,005- |/шизм1 + 210-4 + +0,03' |5о1изм/5э1тах 1 ) |
| Пределы допускаемой основной абсолютной погрешности при измерении относительной разности силы вторичного тока двух ТТ с отношением номинальной силы вторичного тока 5 к 1, %: - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,05 до 0,5 А; - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,5 до 10,00 А | ± (0,005- |/Шизм1 + 410-3 + +0,03' |5о1изм/5э1тах | ) ± (0,005- |/шизм| + 210-3 + +0,03' |5о1изм/5э1тах | ) |
| Пределы допускаемой основной абсолютной погрешности при измерении разности фаз вторичного тока двух ТТ с одинаковой номинальной силой вторичного тока Дзоь ' - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,01 до 0,25 А | ± (0,005- | 5о1изм | + 0,5 + +0,7' |./Ь1изм//Ь1тах | ) |
| - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,25 до 10,00 А | (0,005- | 5о1изм | + 0,03 + +0,7' |./Ь1изм//Ь1тах | ) |
| Пределы допускаемой основной абсолютной погрешности при измерении разности фазы вторичного тока двух ТТ с отношением номинальной силы вторичного тока 5 к 1, ' - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,05 до 0,25 А - при силе вторичного тока ТТ, который используется в качестве эталонного, от 0,25 до 10,00 А | ± (0,005- | 5о1изм | + 0,6 + +0,7' |_/Ь1изм//Ь1тах | ) ± (0,005- | 5о1изм | + 0,1 + +0,7' |./Ь1изм//Ь1тах | ) |
| Пределы допускаемой основной абсолютной погрешности при измерении относительной разности вторичного напряжения двух ТН Аши, %: - при вторичном напряжении ТН, который используется в качестве эталонного, от 6 до 20 В | ± (0,005- |/Шизм|+ 110-3 + +0,03' |5оиизм/§оитах | ) |
| Название характеристики | Значение характеристики |
| - при вторичном напряжении ТН, который используется в качестве эталонного, от 20 до 240 В | ± (0,005- |^иизм1+ 1 • 10-4 + +0,03- |5DUизм/SDUmax 1 ) |
| Пределы допускаемой основной абсолютной погрешности при измерении разности фазы вторичного напряжения двух ТН Asdu, ': - при вторичном напряжении ТН, который используется в качестве эталонного, от 6 до 20 В - при вторичном напряжении ТН, который используется в качестве эталонного, от 20 до 240 В | ± (0,005- ^Шзм I + 0,1 + +0,7- |„^иизм/^итах 1 ) ± (0,005- ^Шзм I + 0,05 + +0,7- |„^иизм/^итах 1 ) |
| Пределы допускаемой основной абсолютной погрешности при измерении активной мощности нагрузки во вторичной цепи ТН Ар, Вт: - при вторичном напряжении ТН от 6 до 30 В - при вторичном напряжении ТН от 30 до 50 В - при вторичном напряжении ТН от 50 до 240 В | ±(0,005^Р2 +Q +Uiowt-106) ±(0,005 J Р2 +Q +UhoM 2-107) ± (0,005 д/Р2 +Q2 +UH0M-1СТ7) |
| Пределы допускаемой основной абсолютной погрешности при измерении реактивной мощности нагрузки во вторичной цепи ТН Aq, В А: - при вторичном напряжении ТН от 6 до 30 В - при вторичном напряжении ТН от 30 до 50 В - при вторичном напряжении ТН от 50 до 240 В | ±(0,005^/ Р2 +Q2 +UH0M-106) ±(0,005 д/Р2 +Q2 +Uhom-2-10-7) ±(0,005^ Р +Q +Uhom2.1(J7) |
| Пределы допускаемой основной абсолютной погрешности при измерении активной проводимости нагрузки во вторичной цепи ТН Ag, См: - при вторичном напряжении ТН от 6 до 30 В - при вторичном напряжении ТН от 30 до 50 В - при вторичном напряжении ТН от 50 до 240 В | ± (0,005 -VG2 + B2 +10-6) ± (0,005-л/ G2 + B2 + 2-10-7) ± (0,005 -л/G2 + B2 +10-7) |
| Пределы допускаемой основной абсолютной погрешности при измерении реактивной проводимости нагрузки во вторичной цепи ТН Ab, См - при вторичном напряжении ТН от 6 до 30 В - при вторичном напряжении ТН от 30 до 50 В - при вторичном напряжении ТН от 50 до 240 В | ± (0,005 -л/G2 + B2 + 10~6) ± (0,005 - VG2 + B2 + 2-10-7) ± (0,005 - VG2 + B2 + 10 -7) |
| Пределы допускаемой основной абсолютной погрешности при измерении активной мощности нагрузки во вторичной цепи ТТ AP, Вт | ± 0,005-VР2 + Q2 + /22ном - 0,0003) |
| Пределы допускаемой основной абсолютной погрешности при измерении реактивной мощности нагрузки во вторичной цепи ТТ Aq, В • А | ± 0,005 -д/Р2 + Q2 +12ном - 0,0003) |
| Пределы допускаемой основной абсолютной погрешности при измерении активного сопротивления нагрузки во вторичной цепи ТС Ar, Ом | ± 0,005 -Vr2 + ^2 + 0,0003) |
| Пределы допускаемой основной абсолютной погрешности при измерении реактивного сопротивления нагрузки во вторичной цепи ТС Ах, Ом | ± 0,005 -Jr2 + X2 + 0,0003) |
| Название характеристики | Значение характеристики |
| Пределы допускаемой основной относительной погрешности при измерении СКЗГ напряжения во вторичной цепи ТН, используемого в качестве эталонного, % | ± 0,5 |
| Пределы допускаемой основной относительной погрешности при измерении СКЗГ силы тока во вторичной цепи ТТ, используемого в качестве эталонного, % | ± 0,5 |
| Пределы допускаемой основной относительной погрешности при измерении СКЗГ напряжения с использованием дифференциальных входов в цепях, питаемых от сети, % | ± (0,5 + 0,1-Цпов/их) |
| Пределы допускаемой основной относительной погрешности при измерении СКЗГ силы тока в цепях, питаемых от сети, % | ± 0,5 |
| Пределы допускаемой основной абсолютной погрешности при измерении частоты тока и напряжения во вторичной цепи трансформатора, используемого в качестве эталонного, и в цепях, питаемых от сети, Гц | ± 0,1 |
| Габаритные размеры (длинах ширинахвысота), не более, мм - компаратора СА507 - блока коммутаций БК - трансформатора силового ТС1 - трансформатора силового ТС2 трансформатора силового ТСЗ | 250 х 150 х 345 480 х 260 х 180 300 х 200 х 165 300 х 200 х 165 352 х 210 х 168 |
| Масса, не более, кг - компаратора СА507 - блока коммутаций БК - трансформатора силового ТС1 - трансформатора силового ТС2 - трансформатора силового ТСЗ | 5 20 17 17 19 |
| Средняя наработка на отказ, часов, не менее | 9000 |
| Средний срок службы, лет, не менее | 8 |
Примечание:
СКЗГ— среднеквадратическое значение первой гармоники
fi™ - числовое значение результата измерений относительной разности силы вторичного тока двух ТТ, %
Sdi™ - числовое значение результата измерений разности фаз вторичного тока двух ТТ, '
SDImax - числовое значение верхней границы измерений разности фаз вторичного тока двух ТТ, равное 300 '
8^зм - числовое значение результата измерений разности фаз вторичного тока двух ТТ, '
- числовое значение результата измерений относительной разности силы вторичного тока двух ТТ, % fDbnax - числовое значение верхней границы измерений относительной разности силы вторичного тока двух ТТ, равное 15 %
fDu™ - числовое значение результата измерений относительной разницы вторичного напряжения двух ТН, %; SDu™ - числовое значение результата измерений разности фаз вторичного напряжения двух ТН, '
SDUmax - числовое значение верхней границы измерений разности фазы вторичного напряжения двух ТН, равное 300';
8отизм - числовое значение результата измерений разности фаз вторичного напряжения двух ТН, ' fDrnsia - числовое значение результата измерений относительной разности вторичного напряжения двух ТН, % fDUmax - числовое значение верхней границы измерений относительной разности вторичного напряжения двух ТН, равное 15 %
и2ном - числовое значение номинального вторичного напряжения ТН, который используется в качестве эталонного, В
Р - числовое значение результата измерений активной мощности, Вт Q - числовое значение результата измерений реактивной мощности, В -А G - числовое значение результата измерений активной проводимости нагрузки, См В - числовое значение результата измерений реактивной проводимости нагрузки, См
12ном - числовое значение номинального вторичного тока ТТ, который используется в качестве эталонного, А
R - числовое значение результата измерений активного сопротивления нагрузки, Ом X - числовое значение результата измерений реактивного сопротивления нагрузки, Ом
ипов - числовое значение напряжения помехи общего вида (синусоидальное напряжение с частотой промышленной сети между соединенными между собой входами и корпусом прибора), В их - числовое значение результата измерений СКЗГ напряжения, В
Знак утверждения типа наносится на фирменную табличку компаратора фотохимическим методом и на паспорт печатным методом.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Компаратор СА507 | 1 шт. |
| 2 | Источник тока СА3600 (1 компл.) | 4 шт. |
| 3 | Кабели измерительные (1 компл.) | 2 шт. |
| 4 | Кабели силовые (1 компл.) | 2 шт. |
| 5 | Упаковка потребительская (1 компл.) | 1 шт. |
| 6 | Руководство по эксплуатации | 1 экз. |
| 7 | Паспорт | 1 экз. |
осуществляется по документу АМАК.411439.001 РЭ1 «Компаратор СА507. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ГП «Укрметртестстандарт» 04.11.2013 г.
Перечень основных средств, применяемых при поверке:
| Наименование | Г осреестр № |
| Генератор сигналов низкочастотный Г3-123 | 11189-88 |
| Магазины электрического сопротивления Р4834 | 11326-90 |
| Меры емкости образцовые Р597 | 2684-70 |
| Катушки электрического сопротивления Р321 | 1162-58 |
| Вольтметр переменного тока В3-60 | 9671-84 |
| Частотомер электронно-счетный Ч3-36 | 3336-72 |
приведены в документе АМАК.411439.001 РЭ «Компаратор СА507. Руководство по эксплуатации. Часть 1. Техническая эксплуатация».
Нормативные документы, устанавливающие требования к компаратору
ТУ У 33.2-33293986-003:2007 «Компаратор СА507. Технические условия».
| Зарегистрировано поверок | 25 |
| Поверителей | 6 |
| Актуальность данных | 19.11.2024 |
