Газоанализаторы переносные АТЕСТ-1, 31695-12

Переносной газоанализатор АТЕСТ-1 применяется для непрерывного автоматического контроля объемной доли метана (СН4) и оксида углерода (СО) в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли и выдачи сигнализации при достижении измеряемым компонентом установленных пороговых значений.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	31695-12
Наименование СИ	Газоанализаторы переносные
Обозначение типа СИ	АТЕСТ-1
Изготовитель	ООО "Фирма "Аэротест", г.Люберцы
Год регистрации	2012
Срок свидетельства	03.02.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газоанализаторы переносные АТЕСТ-1 Назначение средства измерений

Газоанализаторы переносные АТЕСТ-1 (далее - газоанализаторы) предназначены в зависимости от модификации для измерений объемной доли метана, углекислого газа, оксида углерода и кислорода в атмосфере горных выработок (в том числе угольных шахт) опасных по рудничному газу или пыли.

Описание

Газоанализаторы выпускаются следующих модификаций для измерений:

АТЕСТ-1.М.1 - объемной доли метана,

АТЕСТ-1.М.2 - объемной доли метана и кислорода,

АТЕСТ-1.Д.1 - объемной доли метана и углекислого газа,

АТЕСТ-1.Д.2 - объемной доли метана, кислорода и углекислого газа,

АТЕСТ-1.Д.3 - объемной доли метана, кислорода, оксида углерода и углекислого газа, АТЕСТ-1.С.1 - объемной доли метана и оксида углерода,

АТЕСТ-1.С.2 - объемной доли метана, оксида углерода и кислорода.

Модификации с дополнительным светодиодным индикатором для измерений: АТЕСТ-1У.С - объемной доли метана и оксида углерода,

АТЕСТ-1У.С.О2 - объемной доли метана и кислорода,

АТЕСТ-1У.М - объемной доли метана,

АТЕСТ-1У.Д - объемной доли метана и углекислого газа.

Принцип действия газоанализатора - термохимический для контроля метана, электрохимический для контроля оксида углерода и инфракрасный для контроля углекислого газа.

Способ забора пробы - диффузионный.

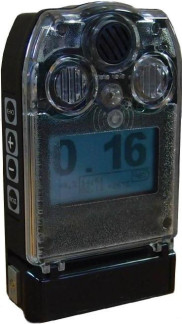

Конструктивно газоанализатор состоит из корпуса и батарейного отсека. В корпусе размещены измерительная плата с чувствительными элементами, ЖК-индикатор и светодиодные индикаторы. В батарейном отсеке находиться аккумуляторная батарея с платой искрозащиты.

Газоанализатор относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 52350.0-2005, в зависимости от области применения относится к группе I и имеет уровень взрывозащиты «особовзрывобезопасное электрооборудование» (РО).

Взрывозащищенность газоанализатора обеспечивается видами взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 52350.10-2005, "специальный" по ГОСТ 22782.3-77 и выполнением конструкции газоанализатора в соответствии с требованиями ГОСТ Р 52350.02005.

Корпус газоанализатора имеет степень защиты от проникновения внутрь твердых посторонних тел и воды IP54 по ГОСТ 14254-96; газопроницаемый вход термохимического датчика

- IP43.

Диапазон измерений объемной доли метана, %	0 - 2,5
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана (До), об. доля, %	± 0,1
Диапазон измерений объемной доли углекислого газа, об. доля, %	0 - 2,0
Пределы допускаемой основной абсолютной погрешности измерений объемной доли углекислого газа (До), об. доля, %	± 0,2
Диапазоны измерений объемной доли оксида углерода, млн-1	0 - 100 100 - 200
Пределы допускаемой основной абсолютной погрешности измерений объемной доли оксида углерода, млн-1	± 6 ± 10
Диапазон измерения объемной доли кислорода, об. доля, %	0 - 3 о
Пределы допускаемой основной абсолютной погрешности измерений объемной доли кислорода (До), об. доля, %	± 0,5
Дополнительная погрешность измерений объемной доли газов от влияния внешних факторов не превышает:
1) от изменения температуры (0 - + 35) 0С, относительно показаний при 20 0С	2-До
2) от запыленности измеряемой среды	До
3) от изменения наклона газоанализатора в любом направлении на угол 900	До
4) от изменения напряжения встроенной батареи (3,7 - 4,2) В	До
Время установления показаний при измерении объемной доли метана t(90), с, не более	15
Время установления показаний объемной доли остальных газов t(90), с, не более	90
Время автономной работы, ч, не менее	10
Источник питания - аккумуляторная батарея, напряжение, В	3,6
Потребляемая мощность, Вт, не более	1,6
Габаритные размеры, мм, не более: АТЕСТ-1 АТЕСТ-1У	135 х 86 х 38 135 х 88 х 52
Масса, г, не более: АТЕСТ-1 АТЕСТ-1 У	400 500
Средний срок службы чувствительных элементов, лет, не менее	1
Средний срок службы газоанализатора, лет	6
Средняя наработка на отказ, ч, не менее	5000
Условия эксплуатации: - в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150-69 в исполнении У категории размещения 5 - температура окружающей среды, С - относительная влажность воздуха при температуре 40 0С, % - атмосферное давление, кПа - скорость движения газовоздушного потока, м/с, не более - содержание пыли в атмосфере, г/м3, не более	0 - +35 20 - 98 80 - 120 8 2
- состав атмосферы в условиях применения газоанализатора: объемная доля метана, %; объемная доля кислорода, %; объемная доля азота, %, не более; объемная доля углекислого газа, %, не более; механические и агрессивные примеси (хлор, сера, фосфор, мышьяк, сурьма, и их соединения, отравляющие каталитически активные элементы датчика) в контролируемой среде должны быть исключены	0 - 100 6,5 - 21 75 5

Условия хранения:

0/^

- температура окружающей среды, С

- относительная влажность воздуха при температуре 25 0С, %

от + 5 до + 40 до 80

Условия транспортирования:

- температура окружающей среды, С

- относительная влажность воздуха при температуре 25 0С, %

от - 30 до + 50 до 100

Знак утверждения типа

Знак утверждения типа наносится на заднюю крышку газоанализатора методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

№	Наименование	Кол. шт.
1	Газоанализатор переносной АТЕСТ-1	1
2	Насадка для подачи ПГС	1 шт. на 10 газоанализаторов
3	Руководство по эксплуатации	1
4	Паспорт	1
5	Методика поверки	1

Поверка

осуществляется по документу «Инструкция. Газоанализаторы переносные АТЕСТ-1. Методика поверки АТЕСТ-1 01.00.000 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Основные средства поверки:

ГСО 3905-87, ГСО 4272-88 ПГС CH4 + воздух,

ГСО 3844-87, ГСО 3847-87 ПГС CO + воздух, ГСО 3726-87 ПГС O2 + N2,

Поверочные газовые смеси CO2 + воздух по ТУ 2114-002-00153318-02,

Азот газообразный по ГОСТ 9293-74;

Термометр лабораторный ТЛ-4, ГОСТ 215-74, диапазон измерения (0 - 50)°С, цена деления 0,1 °С; Барометр-анероид МД-49-А, по ТУ 25-11-1316-76;

Психрометр аспирационный М-34, по ГОСТ 23382-78, диапазон измерений относительной влажности (10 - 100) %.

Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам переносным АТЕСТ-1

ГОСТ Р 52136-2003 Газоанализаторы и датчики горючих газов и паров электрические.

Ч. 1. Общие требования и методы испытаний.

ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %.

ГОСТ Р 52350.0-2005 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ Р 52350.11-2005 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Технические условия ТУ 4215-006-50151796-05.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
