Государственный реестр средств измерений

Нутромеры 511 и 526, 31706-20

Нутромеры серий 511 и 526 (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Карточка СИ
Номер в госреестре 31706-20
Наименование СИ Нутромеры
Обозначение типа СИ 511 и 526
Изготовитель "Mitutoyo Corporation", Япония
Год регистрации 2020
Срок свидетельства 03.02.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Нутромеры серий 511 и 526 (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

Описание

Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.

Нутромеры состоят из следующих элементов: корпуса, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (для нутромеров серии 511).

Измерение диаметра отверстия нутромером производится путем сравнения с диаметром установочного кольца.

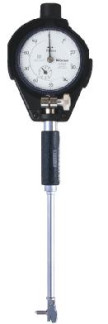

Нутромеры серии 511 имеют следующие исполнения:

-    для измерений малых отверстий (рисунок 1);

-    стандартное (рисунок 2);

-    для измерений глухих отверстий (рисунок 3);

-    с дополнительной микрометрической головкой (рисунок 4);

-    ABSOLUTE Digimatic, с неотъемным цифровым отсчетным устройством с шагом дискретности 0,001 мм (рисунок 5);

-    короткое (рисунок 6).

Нутромеры серии 511 стандартного исполнения, могут комплектоваться в наборы по 3 нутромера (рисунок 7) и позволяют измерять диаметры от 18 до 150 мм.

Нутромеры серии 526 (рисунок 8) имеют сменные измерительные цанги и предназначены для измерений малых отверстий (от 0,95 мм).

Нутромеры по желанию заказчика могут комплектоваться дополнительными удлиняющими вставками, а также отсчетным устройством на выбор: головкой измерительной серии 2 с диапазоном измерений от 0 до 10 мм и с ценой деления 0,01 мм или головкой измерительной серии 2 с диапазоном измерений от 0 до 1 мм и ценой деления 0,001 мм, или головкой измерительной цифровой ABSOLUTE серии 543 с диапазоном измерений от 0 до 12,7 мм и с шагом дискретности 0,001 мм.

f

j1

-J =

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Диапазон измерений, наибольшая глубина измерений, наименьшее перемещение измерительного стержня____

Серия и исполнение

Диапазон измерений, мм

Наибольшая глубина измерений, мм, не более

Наименьшее перемещение измерительного стержня, мм

Ссылка на рисунок

511

Для малых отверстий

От 6 до 10

50

0,5

Рис. 1

От 10,0 до 18,5

100

0,6

511

Стандартное

исполнение

От 18 до 35

100

1,2

Рис. 2

От 35 до 60

150

От 50 до 150

150

1,6

От 100 до 160

150

От 160 до 250

250

От 250 до 400

250

511

Наборы

От 18 до 150

100 или 150

Для диапазонов измерений от 18 до 60 мм -1,2

Для диапазонов измерений св. 60 до 150 мм -1,6

Рис. 7

От 18 до 150

От 18 до 150

511

С микрометрическими головками

От 60 до 100

150

1,6

Рис. 4

От 100 до 160

150

От 150 до 250

250

От 250 до 400

250

От 400 до 600

250

От 600 до 800

250

511

Короткого

исполнения

От 18 до 35

50

1,2

Рис. 6

От 35 до 60

50

От 50 до 150

50

1,6

От 100 до 160

50

511

Для глухих отверстий

От 15 до 35

150

1,2

Рис. 3

От 35 до 60

150

От 50 до 150

150

511

ABSOLUTE

Digimatic

От 45 до 100

150

1,2

Рис. 5

От 100 до 160

150

Серия и исполнение

Диапазон измерений, мм

Наибольшая глубина измерений, мм, не более

Наименьшее перемещение измерительного стержня, мм

Ссылка на рисунок

526

От 0,95 до 1,55

11,5

0,2

От 1,5 до 4,0

17,5-22,5 1

0,4

От 3,7 до 7,3

32

0,6

Рис.8

От 7 до 10

40-56 2

0,8

От 10 до 18

62

Примечания:

1- при измерении диаметров до 2,25 мм включительно - глубина измеряемого отверстия

17,5 мм; свыше 2,25 мм - 22,5 мм;

2- при измерении диаметров до 8 мм включительно

- глубина измеряемого отверстия

40 мм; свыше 8 мм - 56 мм

Таблица 2 - Предел допускаемой абсолютной погрешности измерений нутромеров серии 511, включая погрешность измерений отсчетного устройства, при температуре от плюс 18 до плюс 22 °С и относительной влажности не более 70 % (кроме серии 511 ABSOLUTE Digimatic)

Серия и исполнение

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности* измерений нутромеров серии 511, мкм, включая погрешность измерений отсчетного устройства с диапазоном

измерений

От 0 до 10 мм

От 0 до 1 мм

511

Для малых отверстий

От 6 до 10 От 10,0 до 18,5

14

7

511

Стандартное

исполнение

От 18 до 35 От 35 до 60 От 50 до 150 От 100 до 160 От 160 до 250 От 250 до 400

13

5

511

Наборы

От 18 до 150 От 18 до 150 От 18 до 150

13

5

511

С микрометрическими головками

От 60 до 100 От 100 до 160 От 150 до 250 От 250 до 400 От 400 до 600 От 600 до 800

13

5

Серия

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности* измерений нутромеров серии 511, мкм, включая погрешность измерений отсчетного устройства с диапазоном

измерений

От 0 до 10 мм

От 0 до 1 мм

511

Короткого

исполнения

От 18 до 35 От 35 до 60 От 50 до 150 От 100 до 160

13

5

511

Для глухих отверстий

От 15 до 35 От 35 до 60 От 50 до 150

14

6

Примечания:

*- За предел допускаемой абсолютной погрешности принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при перемещении измерительного стержня на величину нормируемого наименьшего значения.

Таблица 3 - Предел допускаемой абсолютной погрешности измерений нутромеров серии 526, включая погрешность измерений отсчетного устройства, при температуре от плюс 18 до плюс 22 °С и относительной влажности не более 70 %

Серия

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности измерений нутромеров серии 526, мкм, включая погрешность измерений отсчетного устройства с диапазоном измерений

От 0 до 10 мм

От 0 до 1 мм

От 0 до 12,7 мм

526

От 0,95 до 1,55 От 1,5 до 4,0 От 3,7 до 7,3 От 7 до 10

14

6

5*

От 10 до 18

14

8

7*

Примечания:

*- Предел допускаемой абсолютной погрешности без учета дискретности отсчета

Таблица 4 - Предел допускаемой абсолютной погрешности измерений нутромеров серии 511, включая погрешность измерений отсчетного устройства, при температуре от плюс 18 до плюс 22 °С и относительной влажности не более 70 % (кроме серии 511 ABSOLUTE Digimatic)

Серия и исполнение

Диапазон измерений, мм

Предел допускаемой абсолютной погрешности измерений нутромеров серии 511, мкм, включая погрешность измерений отсчетного устройства с диапазоном измерений

От 0 до 12,7 мм

511

Для малых отверстий

От 6 до 10

6*

От 10,0 до 18,5

511

Стандартное

исполнение

От 18 до 35

4*

От 35 до 60

От 50 до 150

От 100 до 160

От 160 до 250

От 250 до 400

511

Наборы

От 18 до 150

4*

От 18 до 150

От 18 до 150

511

С микрометрическими головками

От 60 до 100

4*

От 100 до 160

От 150 до 250

От 250 до 400

От 400 до 600

От 600 до 800

511

Короткого

исполнения

От 18 до 35

4*

От 35 до 60

От 50 до 150

От 100 до 160

511

Для глухих отверстий

От 15 до 35

5*

От 35 до 60

От 50 до 150

Примечания:

* - Предел допускаемой абсолютной погрешности без учета дискретности отсчета

Таблица 5 - Предел допускаемой абсолютной погрешности измерений нутромеров серии 511 ABSOLUTE Digimatic при температуре от плюс 18 до плюс 22 °С и относительной влажности не более 70 %

Серия и исполнение

Диапазон измерений, мм

Шаг дискретности отсчетного устройства, мм

Предел допускаемой абсолютной погрешности*, мкм

511

ABSOLUTE

Digimatic

От 45 до 100

0,001

3**

От 100 до 160

Примечания:

*- За предел допускаемой абсолютной погрешности принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при перемещении измерительного стержня на величину нормируемого наименьшего значения.

** - Предел допускаемой абсолютной погрешности без учета дискретности отсчета

Таблица 6 - Технические характеристики нутроме

ров

Серия и исполнение

Диапазон измерений, мм

Количество пяток, шт.

Масса нутромера, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более

511 Для малых отверстий

От 6 до 10

9

0,255

241х138х45

От 10,0 до 18,5

9

0,264

240х138х45

От 6 до 10

9

0,255

241х138х45

От 10,0 до 18,5

9

0,264

240х138х45

511

Стандартного

исполнения

От 18 до 35

9

0,33

397х172х64

От 35 до 60

6

0,4

От 50 до 150

11

0,42

От 100 до 160

13

0,48

426х198х74

От 160 до 250

6

0,85

460х295х64

От 250 до 400

5

0,945

От 18 до 35

9

0,33

397х172х64

От 35 до 60

6

0,4

От 50 до 150

11

0,42

511 Стандартного исполнения

От 100 до 160

13

0,48

426х198х74

От 160 до 250

6

0,85

460х295х64

От 250 до 400

5

0,95

511

Наборы

От 18 до 150

-

0,81

От 18 до 150

0,81

От 18 до 150

0,83

Серия

Диапазон измерений, мм

Количество пяток, шт.

Масса нутромера, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более

511

С микрометрическими головками

От 60 до 100

2

0,43

397х172х64

От 100 до 160

3

0,48

426х196х74

От 150 до 250

4

0,85

460х295х64

От 250 до 400

3

0,95

От 400 до 600

2

1,27

590х490х64

От 600 до 800

2

1,67

690х590х67

От 60 до 100

2

0,43

397х172х64

От 100 до 160

3

0,48

426х196х74

От 150 до 250

4

0,85

460х295х64

От 250 до 400

3

0,95

От 400 до 600

2

1,27

590х490х64

От 600 до 800

2

1,67

690х590х67

511

Короткого

исполнения

От 18 до 35

9

0,32

397х172х64

От 35 до 60

6

0,38

От 50 до 150

11

0,40

426х196х72

От 100 до 160

13

0,46

От 18 до 35

9

0,32

397х172х64

От 35 до 60

6

0,38

От 50 до 150

11

0,40

426х196х72

От 100 до 160

13

0,46

511 Для глухих отверстий

От 15 до 35

11

0,35

397х172х64

От 35 до 60

6

0,37

От 50 до 150

11

0,38

От 15 до 35

11

0,35

От 35 до 60

6

0,37

От 50 до 150

11

0,38

511

ABSOLUTE

Digimatic

От 45 до 100

12

0,50

410х255х84

От 100 до 160

13

526

От 0,95 до 1,55

5

0,24

240х137х47

От 1,5 до 4,0

9

0,24

281х178х51

От 3,7 до 7,3

7

0,25

От 7 до 10

6

0,25

От 10 до 18

8

0,25

От 0,95 до 1,55

5

0,24

240х137х47

От 1,5 до 4,0

9

0,24

281х178х51

От 3,7 до 7,3

7

0,25

От 7,3 до 10,0

6

0,25

От 10 до 18

8

0,25

Наименование характеристики

Значение

Условия эксплуатации:

-температура окружающего воздуха, °С -относительная влажность, %, не более

От 0 до +40 70

Средний срок службы, лет, не более

3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Нутромер

-

1 шт.

Футляр

-

1 шт.

Головка измерительная серии 2 или головка измерительная цифровая ABSOLUTE серии 543 (кроме серии 511 ABSOLUTE Digimatic)

-

1 шт.

Пластиковая крышка для головки измерительной серии 2 (по дополнительному заказу)

-

1 шт.

Набор сменных измерительных пяток и шайб

-

1 компл.

Набор удлинителей (по дополнительному заказу)

-

1 компл.

Микрометрическая головка (для нутромеров серии 511 с микрометрическими головками)

-

1 шт.

Ключ

-

1 шт.

Элемент питания (для нутромеров серии 511 ABSOLUTE Digimatic)

-

1 шт.

Паспорт для нутромеров серий:

526

511

НИ.01.526ПС

НИ.01.511ПС

1 экз. 1 экз.

Методика поверки

МП 203-71-2019

1 экз.

Поверка

осуществляется по документу МП 203-71-2019 «Нутромеры серий 511 и 526. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 ноября 2019 г.

Основные средства поверки:

-    рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры внутренних диаметров);

-    головка микрометрическая типа МГ, класса точности 1 по ГОСТ 6507-90 (рег. № 7422-79) с приспособлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя.

Зарегистрировано поверок 5092
Поверителей 107
Актуальность данных 08.12.2024
Поверители
ООО РМЦ "Калиброн"
632 поверки
ФБУ «Тест-С.-Петербург»
328 поверок
ФБУ "Ростест-Москва"
303 поверки
ФГУ "Волгоградский ЦСМ"
237 поверок
ФГУ "Нижегородский ЦСМ"
228 поверок
ФБУ "Уралтест"
222 поверки
ООО "Автопрогресс-М"
192 поверки
ОАО "ММП им.В.В.Чернышева"
172 поверки
ПАО "НПО "Сатурн"
163 поверки
ООО «МЦ Севр групп»
156 поверок
ООО "А3 Инжиниринг"
137 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
129 поверок
ФБУ «Тульский ЦСМ»
123 поверки
ФБУ "Тюменский ЦСМ"
109 поверок
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
104 поверки
ФБУ "ЦСМ Республики Башкортостан"
104 поверки
ОАО "Авиационная корпорация "Рубин"
94 поверки
ФБУ "Самарский ЦСМ"
88 поверок
ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
85 поверок
ООО "ЛИЦ"
77 поверок
АО "У-УАЗ"
70 поверок
ФБУ "Челябинский ЦСМ"
67 поверок
АО «СИЛОВЫЕ МАШИНЫ»
58 поверок
ФБУ "Ростовский ЦСМ"
51 поверка
ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ)
51 поверка
ООО "ЧЕЛЯБИНСКИЙ ЦЕНТР МЕТРОЛОГИЧЕСКОГО КОНТРОЛЯ" (ЧЦМК)
48 поверок
АО "СЕВЕРНЫЙ ПРЕСС"
47 поверок
ПАО "КАМАЗ"
45 поверок
ФБУ "Омский ЦСМ"
43 поверки
АО "МОСКОВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД "АВАНГАРД"
42 поверки
ОАО "Уральский завод гражданской авиации" (УЗГА)
40 поверок
Татарстанский ЦСМ
39 поверок
ОАО "ГОЗ Обуховский завод"
37 поверок
ФБУ "ТОМСКИЙ ЦСМ"
36 поверок
ФБУ "ХАБАРОВСКИЙ ЦСМ"
34 поверки
ФБУ "АЛТАЙСКИЙ ЦСМ"
33 поверки
ФГУ "Новосибирский ЦСМ"
32 поверки
ФБУ «Вологодский ЦСМ»
31 поверка
ФБУ "Красноярский ЦСМ"
26 поверок
ОАО "Вятское машиностроительное предприятие "Авитек"
25 поверок
АО "ОБЪЕДИНЕННАЯ ДВИГАТЕЛЕСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОДК)
24 поверки
ФБУ "АМУРСКИЙ ЦСМ"
23 поверки
ПАО "Тульский оружейный завод"
23 поверки
ФБУ «Удмуртский ЦСМ»
23 поверки
АО "419 АВИАЦИОННЫЙ РЕМОНТНЫЙ ЗАВОД" (419 АРЗ)
22 поверки
АО "АДМИРАЛТЕЙСКИЕ ВЕРФИ"
20 поверок
ООО "ГЕРМЕТ-ЦЕНТР"
19 поверок
ООО "ЮЖУРАЛ-ТЕСТ"
19 поверок
ФБУ "НИЦ ПМ - РОСТЕСТ"
17 поверок
ФГУП "ГНПП "Сплав"
16 поверок
АО "КОНЦЕРН "КАЛАШНИКОВ"
16 поверок
ООО "СИМПЛ"
16 поверок
ПАО "ЗМЗ"
16 поверок
ОАО "Машиностроительный завод" (МСЗ), г. Электросталь
15 поверок
ФБУ "Карельский ЦСМ"
14 поверок
ФГУП "РФЯЦ-ВНИИТФ им.акад.Е.И.Забабахина"
13 поверок
ОАО "Элара"
12 поверок
ФГУП "Ростовский-на-Дону НИИ радиосвязи" (РНИИРС)
12 поверок
ФБУ «Ивановский ЦСМ»
11 поверок
ФБУ "Брянский ЦСМ"
11 поверок
ПАО "Машиностроительный завод имени М. И. Калинина" (МЗИК)
9 поверок
АО "ЗРТО"
9 поверок
ФГУП ЦАГИ им.проф.Н.Е.Жуковского
9 поверок
ФБУ «КУЗБАССКИЙ ЦСМ»
9 поверок
ПАО "ГИДРОАВТОМАТИКА"
8 поверок
ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"
8 поверок
Авиационный завод им. В.П.Чкалова
8 поверок
ФБУ "Краснодарский ЦСМ"
8 поверок
ФБУ "АСТРАХАНСКИЙ ЦСМ"
8 поверок
АО "ГНИИ машиностроения им.В.В.Бахирева" (ГосНИИмаш)
7 поверок
ООО "Искатель-2"
7 поверок
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
7 поверок
АО "ГИДРОАГРЕГАТ", г. Павлово
7 поверок
АО "ПО "Севмаш"
7 поверок
ОАО "Калужский Двигатель" (КАДВИ)
7 поверок
АО "Научно-производственная корпорация "Конструкторское бюро машиностроения"
7 поверок
Нижегородское ОАО "Гидромаш"
7 поверок
ФГУ "Кировский ЦСМ"
7 поверок
ФГУП "Комбинат "Электрохимприбор"
6 поверок
СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ"
5 поверок
ФБУ "КАЛУЖСКИЙ ЦСМ"
4 поверки
АО "Марийский Машиностроительный завод" (ММЗ)
4 поверки
ООО "ТестИнТех"
4 поверки
ООО «МетрЛифтСервис»
4 поверки
АО «ТЯЖМАШ», г. Сызрань
4 поверки
ПАО "ОДК-УМПО"
4 поверки
АО "ЦЕНТР МЕТРОЛОГИИ, ИСПЫТАНИЙ И ОХРАНЫ ТРУДА" (ЦМИОТ)
3 поверки
АО "ОКБ "КРИСТАЛЛ"
3 поверки
ФГУП "ВНИИМ им.Д.И.Менделеева"
3 поверки
ПАО "ОБЪЕДИНЕННАЯ АВИАСТРОИТЕЛЬНАЯ КОРПОРАЦИЯ" (ОАК)
3 поверки
ПАО "Северсталь"
3 поверки
ФБУ "ТАМБОВСКИЙ ЦСМ"
2 поверки
АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД"
2 поверки
АО "ВЫСОКИЕ ТЕХНОЛОГИИ"
2 поверки
АО «Салют»
2 поверки
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
2 поверки
ОАО "Новосибирский завод химконцентратов" (НЗХК)
2 поверки
ООО "ИНЭКС СЕРТ"
2 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
1 поверка
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
ФГУП "НПО ПМ им.акад.М.Ф.Решетнева"
1 поверка
АО "КАЗАНСКОЕ МОТОРОСТРОИТЕЛЬНОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ" (КМПО)
1 поверка
АО "НМЗ"
1 поверка
ОАО "НПО "Алмаз" им.акад.А.А.Расплетина"
1 поверка
ЗАО "Российская Инструментальная Компания" (РИК)
1 поверка
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
1 поверка
ООО "ПРОММАШ ТЕСТ"
1 поверка
31706-20
Номер в ГРСИ РФ:
31706-20
Производитель / заявитель:
"Mitutoyo Corporation", Япония
Год регистрации:
2020
Cрок действия реестра:
03.02.2025
Похожие СИ
94992-25
94992-25
2025
Общество с ограниченной ответственностью Производственно-монтажная компания "Практик" (ООО ПМК "Практик"), г. Москва
Срок действия реестра: 27.03.2030
94993-25
94993-25
2025
Jiangsu Pinyan Photoelectric Technology Co., Ltd., Китай
Срок действия реестра: 27.03.2030
94997-25
94997-25
2025
"Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.", Китай
Срок действия реестра: 27.03.2030
95001-25
95001-25
2025
Shanghai Wusong Electric Industrial Co., Ltd, Китай
Срок действия реестра: 27.03.2030
95002-25
95002-25
2025
Shanghai Wusong Electric Industrial Co., Ltd, Китай
Срок действия реестра: 27.03.2030
95003-25
95003-25
2025
Fujian Lilliput Optoelectronics Technology Co., Ltd., КНР
Срок действия реестра: 27.03.2030
95005-25
95005-25
2025
Общество с ограниченной ответственностью "СервисСофт Инжиниринг" (ООО "СервисСофт Инжиниринг"), г. Москва
Срок действия реестра: 27.03.2030
95006-25
95006-25
2025
Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ"), г. Томск
Срок действия реестра: 27.03.2030
79207-25
79207-25
2025
Закрытое акционерное общество "Мехатроника" (ЗАО "Мехатроника"), Республика Беларусь
Срок действия реестра: 05.12.2029
94967-25
94967-25
2025
Общество с ограниченной ответственностью "Золотой Век" (ООО "Золотой Век"), г. Екатеринбург
Срок действия реестра: 21.03.2030
