| Номер в госреестре | 31713-17 |
| Наименование СИ | Преобразователи измерительные цифровые переменного тока |
| Обозначение типа СИ | Е 854ЭС-Ц |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц (далее по тексту - ИП) предназначены для преобразования входного сигнала в цифровой код и (или) передачи результатов преобразования на персональную вычислительную машину (ПЭВМ) и (или) внешнее показывающее устройство (далее по тексту - ПУ).
ИП Е 854/4ЭС-Ц - Е 854/6ЭС-Ц, Е 854/5ЭС-Ц.3 предназначены, кроме того, для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
В основе работы ИП положен принцип измерения действующего значения сигнала методом аналого-цифровой обработки.
ИП состоит из следующих основных узлов: основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней элементами электрической схемы, питающего трансформатор и входных трансформаторов тока.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.
ИП имеют 8 модификаций, приведенных в таблице 1, отличающихся наличием порта RS-485 для связи с ПЭВМ (далее - выход 1), порта для связи с ПУ (далее - выход 2), выхода аналогового сигнала (далее - выход 3), количеством входных измерительных каналов.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
Таблица 1
| Тип, модификация | Наличие | ||
| Выхода 1 | Выхода 2 | Выхода 3 | |
| Е 854/1ЭС-Ц | да | да | нет |
| Е 854/2ЭС-Ц | да | нет | |
| Е 854/2ЭС-Ц.3 | да | нет | |
| Е 854/3ЭС-Ц | нет | да | |
| Е 854/4ЭС-Ц | да | да | да |
| Е 854/5ЭС-Ц | да | нет | |
| Е 854/5ЭС-Ц.3 | да | нет | |
| Е 854/6ЭС-Ц | нет | да | |

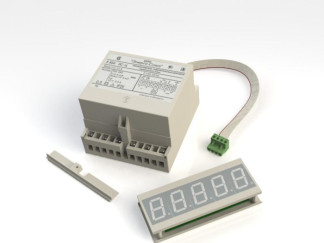

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.
1- место для нанесения знака поверки в виде оттиска клейма
2 - место для нанесения знака поверки в виде клейма-наклейки 3 - место для нанесения оттиска клейма ОТК
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек
Программное обеспечение (ПО) ИП записывается в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации ИП изменению не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются при первичной поверке ИП.
ПО осуществляет установку внутренней конфигурации составных частей ИП, обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.
Установка внутренней конфигурации ИП, производится с учетом констант (весовых коэффициентов), которые определяются при проведении его калибровки и записываются в память управляющей части.
Имеющийся в составе ИП интерфейс позволяет управлять ИП с помощью ПЭВМ, что делает возможным его использование в составе различных автоматизированных систем, изменить через интерфейс константы или модифицировать программное обеспечение невозможно.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E854-58CMA_v03.hex |
| Номер версии (идентификационный номер ПО) | 3.0 |
| Цифровой идентификатор ПО MD5 | 67323099A643740702204466F0FAC988 |
Защита ИП от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО ИП от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Параметры преобразуемого входного и выходного сигналов ИП указаны в таблице 2.
Таблица 2
| Диапазон | Номинальное | Диапазон | Диапазон | |
| Тип, | преобразования | значение | изменения | изменения |
| модификация | входного | входного | выходного анало- | сопротивления |
| сигнала, А | сигнала (Ан), А | гового сигнала, мА | нагрузки, кОм | |
| Е 854/1ЭС-Ц | ||||
| Е 854/2ЭС-Ц | ||||
| Е 854/2ЭС-Ц.3 | от 0 до 0,5 | 0,5 | ||
| Е 854/3ЭС-Ц | от 0 до 1,0 | 1,0 | ||
| Е 854/4ЭС-Ц | от 0 до 2,5 | 2,5 | от 0 до 5 от 0 до 20 от 4 до 20 | от 0 до 3,0 от 0 до 0,5 от 0 до 0,5 |
| Е 854/5ЭС-Ц | от 0 до 5,0 | 5,0 | ||
| Е 854/5ЭС-Ц.3 | ||||
| Е 854/6ЭС-Ц | ||||
| Примечание: диапазон изменения выходного аналогового сигнала указывается при заказе | ||||
Метрологические и технические характеристики ИП указаны в таблице 3.
| Наименование параметра | Значение |
| Диапазон изменения частоты входного сигнала, Гц | от 45 до 55 |
| Пределы допускаемой основной приведенной к нормирующему значению (Анорм) погрешности ИП (у) | ±0,5 % |
| Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С | ±0,57 |
| Нормирующее значение по выходу 1 (порт RS-485) | 5000 единиц |
| * по выходу 2 (порт ПУ) вычисляется по формуле | Ан-КТ; |
| по выходу 3 | верхнее значение диапазона изменения сигнала на аналоговом выходе |
| Мощность, потребляемая от сети переменного тока, В • А, не более | 10 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от -30 до +55 |
| относительная влажность воздуха, %, при 30 °С | 90 |
| Нормальные условия | |
| температура окружающего воздуха, °С | 20±5 |
| относительная влажность воздуха, % | от 30 до 80 |
| Г абаритные размеры, мм, не более | |
| ИП | 125х110х132 |
| ПУ | 130х60х30 |
| Шнур УИМЯ.640503.012 обеспечивает подключение ПУ к ИП на расстояние до 3 м | |
| Масса ИП, кг, не более | 1,5 |
| ПУ со шнуром УИМЯ.640503.012 | 0,4 |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Среднее время восстановления работоспособного состояния, ч, не более | 2 |
| Средний срок службы, лет, не менее | 12 |
| Примечание: * Ан - номинальное значение входного сигнала, указанное в таблице 2; КТ; - номинальный коэффициент трансформации измерительного трансформатора, включенного на входе ИП, определяемый по формуле КТ; = I1/I2, где I1 - номинальные значения тока первичной цепи измерительного трансформатора; I2 - номинальные значения тока вторичной цепи измерительного трансформатора. | |
наносят фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность поставки соответствует таблице 4.
| Обозначение | Наименование | Количество |
| УИМЯ.411600.032 | Преобразователь измерительный цифровой переменного тока Е 854ЭС-Ц | 1 |
| УИМЯ.686397.001 | Показывающее устройство ПУ-25 | 1* |
| УИМЯ.640503.012 | Шнур | 1* |
| УИМЯ.745222.033 | Угольник | 2* |
| СКЮИ.743832.001 | Коробка упаковочная | 1 |
| УИМЯ.411600.032 ПС | Паспорт | 1 |
| УИМЯ.411600.032 РЭ | Руководство по эксплуатации | 1** |
| УИМЯ.0001-01 | CD-диск с демонстрационным программным обеспечением | 1** |
| МП.ВТ.127-2005 | Методика поверки | 1** |
| УИМЯ.411600.086 | Блок питания БП-Ц с кабелем необходимой длины | 1*** |
| Примечания: * Поставляется с ИП, имеющими выход 2; ** При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП; *** Поставляются при расстоянии между ПУ и ИП больше 3 м. | ||
осуществляется по документу МП.ВТ.127-2005 «Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.09.2005 г.
Основные средства поверки:
- амперметр переменного тока ЦА8500 класс точности 0,1 (регистрационный №37459-08);
- вольтметр универсальный В7-65 (регистрационный № 20250-06);
- катушка электрического сопротивления Р331, R=100 Ом, класс точности 0,01 (регистрационный № 1162-58);
- установка для поверки и градуировки электроизмерительных приборов У300 (регистрационный №2721-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска клейма наносится на корпус прибора в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ BY 300521831.032-2005 Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц. Технические условия.
