| Номер в госреестре | 31714-17 |
| Наименование СИ | Преобразователи измерительные цифровые частоты переменного тока |
| Обозначение типа СИ | Е 858ЭС-Ц |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные цифровые частоты переменного тока Е 858ЭС-Ц (далее по тексту - ИП) предназначены для преобразования входного сигнала в цифровой код и передачи результатов преобразования на персональную электронную вычислительную машину (ПЭВМ) и (или) внешнее показывающее устройство ПУ-25 (далее по тексту - ПУ).
ИП Е 858/4ЭС-Ц - Е 858/6 ЭС-Ц предназначены, кроме того, для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
ИП состоит из следующих основных узлов: основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней элементами электрической схемы, питающего трансформатора.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.
ИП имеют 6 модификаций, приведенных в таблице 1, отличающихся наличием порта RS-485 для связи с ПЭВМ (далее - выход 1), порта для связи с ПУ (далее - выход 2), аналогового выхода (далее - выход 3).
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Таблица 1
| Тип, модификация | Наличие | ||
| Выхода 1 | Выхода 2 | Выхода 3 | |
| Е 858/1ЭС-Ц | Да | Да | Нет |
| Е 858/2ЭС-Ц | Да | Нет | |
| Е 858/3ЭС-Ц | Нет | Да | |
| Е 858/4ЭС-Ц | Да | Да | Да |
| Е 858/5ЭС-Ц | Да | Нет | |
| Е 858/6ЭС-Ц | Нет | Да | |

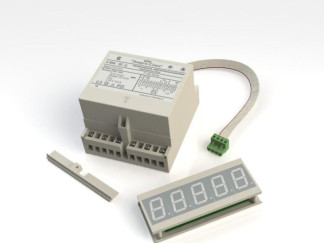

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.
1- место для нанесения знака поверки в виде оттиска клейма
2 - место для нанесения знака поверки в виде клейма-наклейки
3 - место для нанесения оттиска клейма ОТК
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек
Программное обеспечение (ПО) ИП записывается в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации ИП изменению не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются при первичной поверке ИП.
ПО осуществляет установку внутренней конфигурации составных частей ИП, обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.
Установка внутренней конфигурации ИП, производится с учетом констант (весовых коэффициентов), которые определяются при проведении его калибровки и записываются в память управляющей части.
Имеющийся в составе ИП интерфейс позволяет управлять ИП с помощью ПЭВМ, что делает возможным его использование в составе различных автоматизированных систем, изменить через интерфейс константы или модифицировать программное обеспечение невозможно.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентиф икационное наименование ПО | E854-58CMA_v03.hex |
| Номер версии (идентификационный номер ПО) | 3.0 |
| Цифровой идентификатор ПО MD5 | 67323099A643740702204466F0FAC988 |
Защита ИП от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО ИП от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 3.
Таблица 3
| Наименование параметра | Значение |
| Номинальное значение частоты преобразуемого входного сигнала, Гц | 50 |
| Диапазон изменения частоты преобразуемого входного сигнала, Гц | от 45 до 55 |
| Нормирующее значение: по выходу 1; | 50 000 единиц |
| по выходам 2 и 3 | 50 Гц |
| Номинальное значение напряжения преобразуемого входного сигнала, В | 100 или 220 |
| Диапазон изменения напряжения преобразуемого входного сигнала, В | от 90 до 110 от 198 до 242 |
| Пределы допускаемой основной приведенной к нормирующему значению (Анорм) погрешности ИП (у), % | ±0,05 |
| Пределы допускаемой дополнительной погрешности ИП, вызванная изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С не превышают | Y |
| Мощность, потребляемая от сети переменного тока, В • А, не более | 10 |
| Наименование параметра | Значение |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от -30 до +55 |
| относительная влажность воздуха, %, при 30 °С | 90 |
| Нормальные условия | |
| температура окружающего воздуха, °С | 20±5 |
| относительная влажность воздуха, % | от 30 до 80 |
| Г абаритные размеры, мм, не более | |
| ИП | 125х110х132 |
| ПУ | 130х60х30 |
| Шнур УИМЯ.640503.012 обеспечивает подключение ПУ к ИП на расстояние до 3 м | |
| Масса ИП, кг, не более | 1,5 |
| Масса ПУ со шнуром УИМЯ.640503.012 | 0,4 |
| Средняя наработка на отказ, ч, не менее | 32 000 |
| Среднее время восстановления работоспособного состояния, ч, не более | 2 |
| Средний срок службы, лет, не менее | 12 |
наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность поставки соответствует таблице 4.
Таблица 4
| Обозначение | Наименование | Количество |
| УИМЯ.411600.036 | Преобразователь измерительный цифровой частоты переменного тока Е 858ЭС-Ц | 1 |
| УИМЯ.686397.001 | Показывающее устройство ПУ-25 | 1* |
| УИМЯ.640503.012 | Шнур | 1* |
| УИМЯ.745222.033 | Угольник | 2* |
| УИМЯ.411600.036 ПС | Паспорт | 1 |
| УИМЯ.411600.036 РЭ | Руководство по эксплуатации | 1** |
| МП.ВТ.129-2005 | Методика поверки | 1** |
| *Поставляется с ИП, имеющими выход 2. **При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП | ||
осуществляется по документу МП.ВТ.129-2005 «Преобразователи измерительные цифровые частоты переменного тока Е 858ЭС-Ц. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.09.2005 г.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный Г3-110 (регистрационный №5460-76);
- вольтметр переменного тока ЦВ8500 (регистрационный №37458-08);
- компаратор напряжений Р3003М1 (регистрационный № 7476-91);
- мера электрического сопротивления однозначная Р3030, R=100 Ом, класс точности
0,002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска клейма наносится на корпус прибора в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 300521831.036-2005 Преобразователи измерительные цифровые частоты переменного тока Е 858ЭС-Ц. Технические условия
