| Номер в госреестре | 31715-17 |
| Наименование СИ | Преобразователи измерительные цифровые реактивной мощности трехфазного тока |
| Обозначение типа СИ | Е 860ЭС-Ц |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 26.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

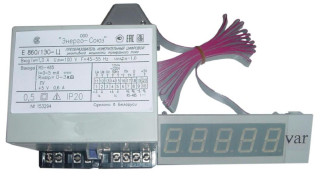

Преобразователи измерительные цифровые реактивной мощности трехфазного тока Е 860ЭС-Ц (далее по тексту - ИП) предназначены для преобразования входного сигнала в цифровой код и (или) передачи результатов преобразования на внешнее показывающее устройство (далее по тексту - ПУ) или персональную электронную вычислительную машину (ПЭВМ).
ИП Е 860/4ЭС-Ц - Е 860/6 ЭС-Ц, Е 860/10ЭС-Ц - Е 860/12 ЭС-Ц предназначены, кроме того, для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока.
ИП состоит из следующих основных узлов: основания, крышки корпуса клеммной колодки с зажимами для подключения внешних цепей, печатных плат с расположенными на ней элементами электрической схемы, питающего трансформатора (для ИП с питанием от сети) и входных трансформаторов тока.
Основание с клеммной колодкой, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.
По способу преобразования ИП относятся к преобразователям, построенным на основе амплитудно-частотной модуляции. ИП выполнены по схеме Арона.
ИП имеют 12 модификаций, приведенных в таблице 1, отличающихся наличием порта RS-485 для связи с ПЭВМ (далее - выход 1), порта для связи с ПУ (далее - выход 2), выхода аналогового сигнала (далее - выход 3).
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Таблица 1
| Тип, модификация | Наличие выхода 1 | Наличие выхода 2 | Наличие выхода 3 |
| Е 860/1ЭС-Ц | Да | Да | Нет |
| Е 860/2ЭС-Ц | Да | Нет | |
| Е 860/3ЭС-Ц | Нет | Да | |
| Е 860/4ЭС-Ц | Да | Да | Да |
| Е 860/5ЭС-Ц | Да | Нет | |
| Е 860/6ЭС-Ц | Нет | Да | |
| Е 860/7ЭС-Ц | Да | Да | Нет |
| Е 860/8ЭС-Ц | Да | Нет | |
| Е 860/9ЭС-Ц | Нет | Да | |
| Е 860/10ЭС-Ц | Да | Да | Да |
| Е 860/11 ЭС-Ц | Да | Нет | |
| Е 860/12ЭС-Ц | Нет | Да |
1- место для нанесения знака поверки в виде оттиска клейма
2 - место для нанесения знака поверки в виде клейма-наклейки
3 - место для нанесения оттиска клейма ОТК
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек
Программное обеспечение (ПО) ИП записывается в память управляющего микроконтроллера на этапе производства и в процессе эксплуатации ИП изменению не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются при первичной поверке ИП.
ПО осуществляет установку внутренней конфигурации составных частей ИП, обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.
Установка внутренней конфигурации ИП, производится с учетом констант (весовых коэффициентов), которые определяются при проведении его калибровки и записываются в память управляющей части.
Имеющийся в составе ИП интерфейс позволяет управлять ИП с помощью ПЭВМ, что делает возможным его использование в составе различных автоматизированных систем, изменить через интерфейс константы или модифицировать программное обеспечение невозможно.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентиф икационное наименование ПО | 25 174 E49 E59 E60 v03.hex |
| Номер версии (идентификационный номер ПО) | 3.0 |
| Цифровой идентификатор ПО MD5 | 9A642706F966C8F49B82405D073A644F |
Защита ИП от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО ИП от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Параметры входных сигналов ИП указаны в таблице 2.
Таблица 2 - Параметры преобразуемого входного сигнала
| Параметры преобразуемого входного сигнала | |||||
| Ток !вх (IA, Ic), А | Напряжение Ивх (Uab,Ubc,Uca), В | Частота, Гц | Sin ф | ||
| Диапазон преобразова ния | Номинальное значение, 1н | Диапазон преобразования | Номинальное значение, ин | Номинальное значение | |
| от 0 до 1,0 от 0 до 5,0 | 1,0 5,0 | от 0 до 120 от 0 до 264 от 0 до 456 | 100 220 380 | от 45 до 55 | плюс 1; минус 1 |
| от 80 до 120 от 176 до 264 | 100 220 | ||||
| Примечание -Д до 264 В для И | иапазоны преобразования напряжения входного сигнала от 80 до 120 и от 176 I с питанием от цепи входного сигнала | ||||
Диапазоны изменения выходного аналогового сигнала, диапазон изменения коэффициента мощности Sin ф, сопротивления нагрузки на выходе 3 указаны в таблице 3.
Таблица 3
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон изменения коэффициента мощности Sin ф | Диапазон сопротивления нагрузки на выходе 3, кОм |
| минус 5,0 - 0 - плюс 5,0 | 0 -плюс 1 - 0 - минус 1 - 0 | от 0 до 3,0 |
| 0 - 2,5 - 5,0 | ||
| 4,0 - 12,0 - 20,0 | от 0 до 0,5 | |
| от 0 до 5,0 | от плюс 1 до 0 | от 0 до 3,0 |
| от 4,0 до 20,0 | от 0 до 0,5 |
Таблица 4 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Пределы допускаемой основной приведенной к нормирующему значению (Анорм) погрешности ИП (у) | ±0,5 % |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С | ±0,57 |
| Нормирующее значение: по выходу 1 | 5000 единиц |
| по выходу 2 вычисляется по формуле: | Ih-Uh-КТг KTuW3 |
| по выходу 3 | наибольшее значение диапазона изменения выходного аналогового сигнала |
| Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не превышает: | |
| для каждой последовательной цепи, В-А | 0,2 |
| для параллельных цепей ИП с питанием от ИЦ, В-А | 10 - от фаз А и С; 0,2 - от фазы В |
| для каждой параллельной цепи ИП с питанием от сети переменного тока, В • А | 0,2 |
| Мощность, потребляемая от сети переменного тока, В • А | 10 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха, %, при 30 °С температура транспортирования и хранения, °С | от -30 до +55 90 от +30 до +55 |
| Нормальные условия | |
| температура окружающего воздуха, °С | 20±5 |
| относительная влажность воздуха, % | от 30 до 80 |
| Г абаритные размеры, мм, не более | |
| ИП | 125х110х132 |
| ПУ | 130х60х30 |
| Шнур УИМЯ.640503.012 обеспечивает подключение ПУ к ИП на расстояние до 3 м | |
| Масса ИП, кг, не более | 1,5 |
| Масса ПУ со шнуром УИМЯ.640503.012 | 0,4 |
| Наименование параметра | Значение |
| Средняя наработка на отказ, ч, не менее | 32000 |
| Среднее время восстановления работоспособного состояния, ч, не более | 2 |
| Средний срок службы, лет, не менее | 12 |
| Примечание: * KTi,KTU - номинальные коэффициенты трансформации трансформаторов тока и напряжения, включенных на входе ИП, определяемые по формуле KTi (KTu) = I1 (U1)/I2 (U2), где I1 (U1) - номинальное значение тока (напряжения) первичной цепи измерительного трансформатора; I2 (U2) - номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора; При непосредственном включении KTi = KTU = 1 | |
наносят фотохимическим способом на табличку, закрепленную на крышке корпуса, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность поставки соответствует таблице 5.
Таблица 5 - Комплектность ИП
| Обозначение | Наименование | Количество |
| УИМЯ.411600.035 | Преобразователь измерительный цифровой реактивной мощности трехфазного тока Е 860ЭС-Ц | 1 |
| УИМЯ.686397.001 | Показывающее устройство ПУ-25 | 1* |
| УИМЯ.640503.012 | Шнур | 1* |
| УИМЯ.411600.035 ПС | Паспорт | 1 |
| УИМЯ.745222.033 | Угольник | 2* |
| УИМЯ.411600.034 РЭ | Руководство по эксплуатации | 1** |
| МП.ВТ.163-2005 | Методика поверки | 1** |
| *Поставляется с ИП, имеющими выход 2. **При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП | ||
осуществляется по документу МП.ВТ.131-2005 «Преобразователи измерительные реактивной мощности трехфазного тока Е 860ЭС-Ц. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.09.2005 г.
Основные средства поверки:
установка для поверки счетчиков электрической энергии К68001 (регистрационный №10075-85);
ваттметр Д5106 класс точности 0,1 (регистрационный №10218-85); вольтметр переменного тока ЦВ8500 класс точности 0,1 (регистрационный №37458-08); амперметр переменного тока ЦА8500 класс точности 0,1 (регистрационный №37459-08); вольтметр универсальный В7-65 (регистрационный № 20250-06);
катушка электрического сопротивления Р331, R=100 Ом, класс точности 0,01 (регистрационный № 1162-58);
магазин сопротивлений Р33 класс точности 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ BY 300521831.035-2005 Преобразователи измерительные цифровые реактивной мощности трехфазного тока Е 860ЭС-Ц. Технические условия.
