| Номер в госреестре | 31720-21 |
| Наименование СИ | Счетчики активной электрической энергии трехфазные |
| Обозначение типа СИ | СЕ 300 |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии трехфазные СЕ 300 предназначены для измерения активной энергии в одном или в двух направлениях в трехфазных трех- или четырехпроводных цепях переменного тока.
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем с последующим вычислением активной энергии.
Счетчик имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, кроме этого счетчик имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной информации (количество электрической энергии нарастающим итогом в прямом или в прямом и обратном направлениях).
С помощью счетчиков можно вести измерения электроэнергии в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:
- прямое направление (расход, потребление, Import, I >“от шин”)
ф=от 900 до 00 - Q1 cos9= от 0 до 1 - (инд.)
ф=от 00 до 2700 - Q4 cosф= от 1 до 0 - (емк.)
- обратное направление (приход, отдача, Export, I ^ “к шинам”)
ф=от 2700 до 1800 - Q3 cosф= от 0 до -1 - (емк.)
ф=от 1800 до 900- Q2 cosф= от -1 до 0 - (инд.)
В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, и датчики тока (катушка Роговского или торроидальный трансформатор тока).
Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.
Структура условного обозначения приведена на рисунке 1.

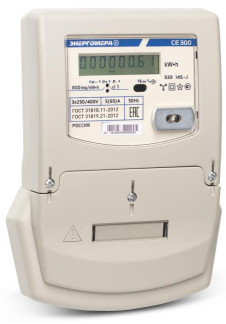

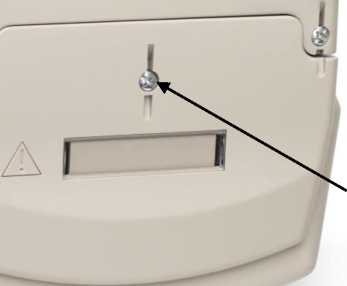

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2 и рисунке 3.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт связи: оптический интерфейс или IrDA 1.0, выбираемый при заказе счетчиков.
Оптический интерфейс соответствует стандарту ГОСТ IEC 61107-2011. Интерфейс IrDA 1.0 соответствуют стандарту ГОСТ IEC 61107-2011 на уровне протокола обмена.
Обмен информацией по оптическому интерфейсу осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Обмен информацией по IrDA 1.0 осуществляется с помощью любого устройства, поддерживающего протокол IrDA 1.0 (КПК, ноутбук, ПЭВМ и т.д.).
Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.
Структура условного обозначения счетчиков представлена на рисунке 1.
СЕ 300 Х Х Х Х - ХХ
Дополнительные исполнения: Y - на 2 направления учета - на 1 направление учета Оптические порты связи:
I - IrDA 1.0
J - Оптический интерфейс Номинальный, базовый (максимальный) ток:
3 - 5 (10) А
5 - 5 (60) А
6 - 5 (100) А
8 - 10 (100) А
Номинальное напряжение:
0 - 3x57,7/100 В
1 - 2x100
4 - 3x230/400 В
Класс точности по
ГОСТ 31819.22-2012
0 - 0,5S
ГОСТ 31819.21-2012
1 - 1
2 - 2
Тип корпуса:
R31 - для установки на рейку;
S33 - для установки на щиток.
Рисунок 1 - Структура условного обозначения счетчиков

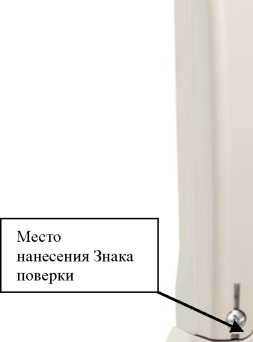

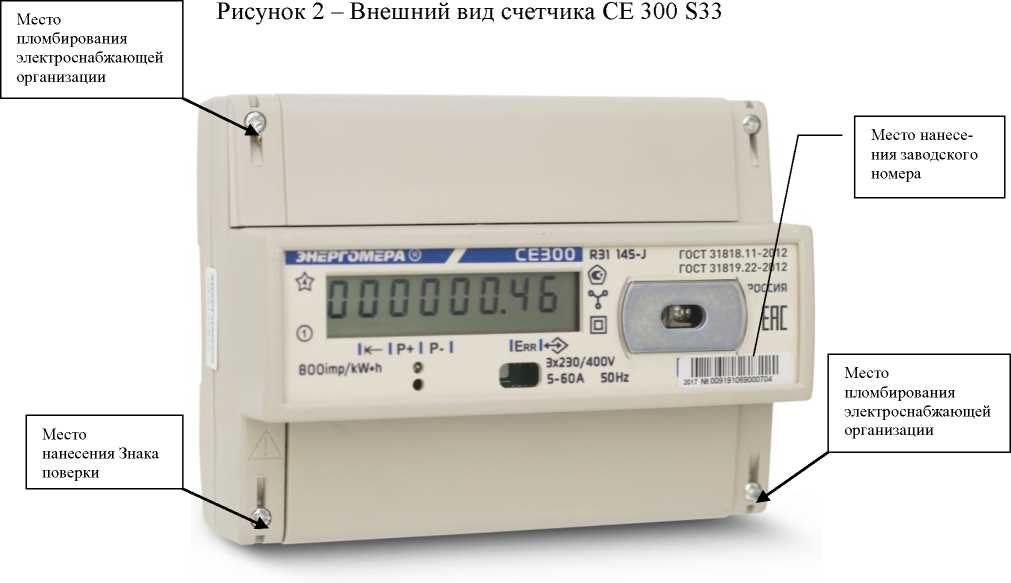

Внешний вид счетчиков, места пломбирования и место нанесения знака поверки представлены на рисунках 2 и 3.

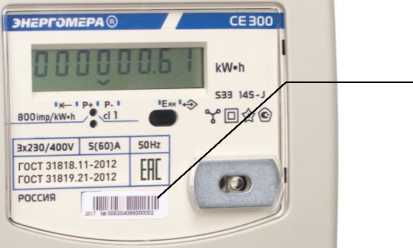

Место нанесения заводского номера
Место пломбирования электроснабжающей организации
Рисунок 3 - Внешний вид счетчика СЕ 300 R31
Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества).
Структура программного обеспечения (ПО) счетчика разделена на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные ПО счетчиков активной электрической энергии трехфазных СЕ 300 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | CE 300 | ||
| Номер версии (идентификационный номер) ПО | 3 | 4 | 5 |
| Цифровой идентификатор ПО | 214 | 193 | 56 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Общие метрологические и технические характеристики счетчиков приведены в таблицах 2 и 3.
Таблица 2 — Метрологические характеристики
| Наименование параметра | Значение |
| Класс точности по активной энергии по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 | 0,5S 1 или 2 |
| Базовый или номинальный (максимальный) ток, А | 5 (10); 5 (60); 5 (100) или 10 (100) |
| Номинальное напряжение, В | 3x57,7/100 В; 2x100 В или 3x230/400 В |
| Рабочий диапазон изменения частоты, Гц | от 47,5 до 52,5 или от 57 до 63 |
| Диапазон входных сигналов: -сила тока, А -напряжение, В -коэффициент мощности | от 0,01 1ном до 1макс, от 0,02 1ном до 1макс или от 0,05 1б до 1макс от 0,75 ином до 1,15 ином 0,8емк. до 1,0 до 0,5инд. |
Продолжение таблицы 2
| Наименование параметра | Значение |
| Стартовый токи: при непосредственном включении - для класса точности 1 | 0,004 1б |
| - для класса точности 2 | 0,005 1б |
| при включении через трансформаторы тока - для класса точности 0,5 S | 0,001 1ном |
| - для класса точности 1 | 0,002 1ном |
| - для класса точности 2 | 0,003 1ном |
| при включении через трансформаторы тока - для класса точности 0,5 S (0,5); | 0,001 1ном |
| - для класса точности 1 | 0,002 1ном |
| Цена одного разряда счетного механизма (в зависимости от исполнения): - младшего разряда, кВт^ч/квар^ч | от 0,001 до 0,010 |
| - старшего разряда, кВт^ч/квар^ч | от 10000 до 100000 |
Таблица 3 — Технические характеристики
| Наименование параметра | Значение |
| Полная мощность, потребляемая цепью тока при базовом (номинальном) токе, В^А, не более | 0,1 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В А (Вт), не более | 9 (0,8) |
| Скорость обмена через оптический интерфейс, бит/с | от 300 до 57600 |
| Скорость обмена через IrDA 1.0, бит/с | 9600 |
| Диапазон рабочих температур окружающего воздуха, °С | от -40 до +60 |
| Постоянная счетчика (в зависимости от исполнения), имп./(кВт^ч) | 450; 800; 4000 или 8000 |
| Количество десятичных знаков индикатора, не менее | 8 |
| Масса счетчика, кг, не более тип корпуса S33 тип корпуса R31 | 1,6 1,0 |
| Габаритные размеры (длинахширинахвысота), мм, не более тип корпуса S33 тип корпуса R31 | 235x169x70 110x144x72,5 |
| Длительность хранения информации при отключении питания, лет, не менее | 40 |
| Средняя наработка до отказа, ч, не менее | 280 000 |
| Средний срок службы до первого капитального ремонта счетчиков, лет, не менее | 30 |
наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность счетчика приведена в таблице 4.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик активной электрической энергии трехфазный СЕ 300 (одно из исполнений) | - | 1 шт. |
| Руководство по эксплуатации (одно из исполнений) | ИНЕС.411152.085 РЭ ИНЕС.411152.085.01 РЭ | 1 экз. |
| Формуляр | ИНЕС.411152.085 ФО | 1 экз. |
| Методика поверки поставляется по требованию потребителя. По требованию организаций, производящих регулировку и ремонт счетчиков, дополнительно высылаются, руководство по среднему ремонту. | ||
Сведения о методиках (методах) измерений приведены в разделе 2 (п. 2.6) руководств по эксплуатации ИНЕС.411152.085 РЭ и
ИНЕС.411152.085.01 РЭ.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 26.51.63-058-22136119-2006 Счетчики активной электрической энергии трехфазные СЕ 300. Технические условия
