Газоанализаторы углеводородов Fidamat 6, 31762-12

Назначение

Газоанализаторы углеводородов Fidamat 6 предназначены для измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах.

Описание

Газоанализаторы углеводородов Fidamat 6 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Сила ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси.

Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.

Газоанализаторы, настройка которых проводилась с использованием поверочных газовых смесей состава углеводородный газ - воздух, не могут быть использованы для определения содержания углеводородов в азоте и инертных газах (справедливо и обратное).

Газоанализатор выполнен одноблочным в стандартном корпусе (19" x 4HU), для установки в 19-ти дюймовую стойку.

Г азоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два конфигурируемых аналоговых выхода (выбор из 0-20 мА, 2-20 мА, 4-20 мА), цифровой выход RS-485. По дополнительному заказу газоанализатор может комплектоваться конвертерами RS-232, TCP/IP-Ethernet. В состав газоанализатора по дополнительному заказу может входить каталитический фильтр на метан (для измерения суммы углеводородов за вычетом метана).

Результат измерений отображается на жидкокристаллическом дисплее (массовая концентрация углеводородов в мг/м1 или объемная доля углеводородов в пересчете на метан CH4 (C1), пропан C3H8 (C3) или гексан C6H14 (C6) в млн-1).

Степень защиты по ГОСТ 14254-96 - IP20.

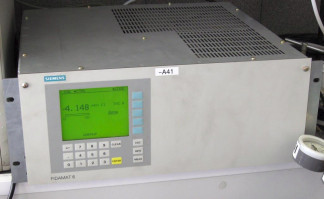

Внешний вид газоанализатора приведен на рисунке 1.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах и обеспечивает:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений на жидкокристаллическом дисплее;

-    формирование выходных аналогового и цифрового сигналов.

-    диагностику аппаратной части газоанализатора.

Программное обеспечение газоанализатора идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ

3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5

Лист № 3 всего листов 4

5)    Пределы допускаемой дополнительной погрешности от влияния изменения давления анализируемой среды в рабочих условиях эксплуатации на каждые 5 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности    0,5

6)    Время прогрева, ч, не более    3

7)    Электропитание осуществляется от сети переменного тока в диапазоне напряжении от 100 до 120 В или от 200 до 240 В.

8)    Потребляемая электрическая мощность, В А, не более

-    в режиме прогрева    350

-    в установившемся режиме    150

9)    Г абаритные размеры, мм, не более

-    высота    177

-    ширина    483

-    длина    440

10)    Масса, кг, не более    23

11)    Средняя наработка на отказ, ч    25 000

12)    Средний срок службы газоанализаторов, лет    10

Условия эксплуатации:

-    диапазон температуры окружающей среды, oC    от 5 до 45

-    диапазон температуры анализируемой среды, oC    от 0 до 200

-    относительная влажность окружающей и анализируемой среды, %    до 90

-    диапазон атмосферного давления, кПа    от 84 до 106,7

-    диапазон расхода анализируемой среды, дм /мин    от 0,3 до 1,0

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1251-2011 «Газоанализаторы углеводородов Fidamat 6. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 ноября 2011 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    стандартные образцы газовых смесей состава пропан - воздух (номера по реестру ГСО-ПГС №№ 9218-2008, 3969-87, 3970-87), по ТУ 6-16-2956-92 (с изм. №№ 1..7) в баллонах под давлением;

-    генератор ГГС-03-03 по ШЛЕК 418319001 ТУ по ИБЯЛ.418319.013.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы углеводородов Fidamat 6. Руководство по эксплуатации - A5E00221703-01», 2004 г.

Лист № 4 всего листов 4

Нормативные и технические документы, устанавливающие требования к газоанализаторам углеводородов Fidamat 6

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    Техническая документация фирмы "Siemens AG".

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда.
