Газоанализаторы для измерений общего содержания углеводородов Fidamat 6, 31762-17

31762-17
Газоанализаторы для измерений общего содержания углеводородов Fidamat 6 предназначены для измерений суммарного содержания углеводородов в воздухе, азоте или инертных газах.
Карточка СИ
Номер в госреестре 31762-17
Наименование СИ Газоанализаторы для измерений общего содержания углеводородов
Обозначение типа СИ Fidamat 6
Изготовитель "Siemens AG", подразделение "Siemens SAS", Франция
Год регистрации 2017
Срок свидетельства 30.08.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы для измерений общего содержания углеводородов Fidamat 6 предназначены для измерений суммарного содержания углеводородов в воздухе, азоте или инертных газах.

Описание

Газоанализаторы для измерений общего содержания углеводородов Fidamat 6 (далее -газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Сила ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси. Градуировку выполняют с применением газовых смесей метана СН4 (С1), пропана С3Н8 (С3) или гексана С6Н14 (С6) в воздухе, азоте или инертном газе, соответствующем измеряемой среде. Результат измерений отображается на жидкокристаллическом дисплее в единицах массовой

3    1

концентрации (мг/м ) или объемной доли (млн ) углеводородов в пересчете на метан, пропан или гексан, соответственно.

Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.

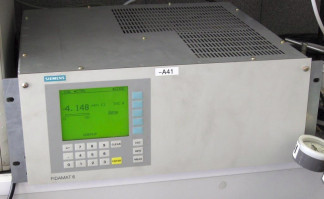

Газоанализатор выполнен одноблочным в стандартном корпусе, предназначенным для установки в 19-ти дюймовую стойку (общий вид представлен на рис.1).

Газоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два конфигурируемых аналоговых выхода (выбор из (0-20) мА, (2-20) мА, (4-20) мА), цифровой выход RS-485. По дополнительному заказу газоанализатор может комплектоваться конвертерами RS-232, TCP/IP-Ethernet. В состав газоанализатора по дополнительному заказу может входить каталитический фильтр на метан (для измерений суммы углеводородов за вычетом метана). Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах и обеспечивает:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений на жидкокристаллическом дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    диагностику аппаратной части газоанализатора.

Программное обеспечение газоанализатора идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

F6E251AD.hex

Номер версии (идентификационный номер) ПО

не ниже 1.3.3

Цифровой идентификатор ПО*

0x5AA0

Алгоритм вычисления цифрового идентификатора

CRC-16

Примечание: * - только для версии 1.3.3

Встроенное программное обеспечение достаточно защищено путем кодирования допуска к пунктам меню, позволяющим влиять на метрологически значимую часть ПО. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты «высокий» по Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

приведены в таблицах 2-4.

Таблица 2

Диапазон измерений объемной доли

Поддиапазоны измерений объемной доли суммы

Пределы допускаемой основной погрешности

суммы углеводородов, млн-1

углеводородов, млн-1

абсолютной

относительной

От 0 до 10

От 0 до 10

±2 млн-1

-

От 0 до 100

От 0 до 10 включ.

±2 млн-1

-

Св. 10 до 100 включ.

-

±20 %

От 0 до 1000

От 0 до 10 включ.

±2 млн-1

-

Св. 10 до 1000 включ.

-

±20 %

От 0 до 5000

От 0 до 10 включ.

±2 млн-1

-

Св. 10 до 5000 включ.

-

±20 %

От 0 до 10000

От 0 до 10 включ.

±2 млн-1

-

Св. 10 до 10000 включ.

-

±20 %

Примечание:

-поверочным компонентом для всех диапазонов измерений является пропан (С3Н8).

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения давления анализируемой среды в рабочих условиях эксплуатации на каждые 5 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Таблица 4

Наименование характеристики

Значение

Время выхода на режим, ч, не более

3

Время установления показаний T0,9, с, не более

10

Параметры электрического питания:

- напряжение переменного/ постоянного тока, В

от 100 до 120 В или от 200 до 240 В

Потребляемая электрическая мощность, Вт, не более

-    в режиме прогрева

-    в установившемся режиме

350

150

Г абаритные размеры, мм, не более

-    высота

-    ширина

-    длина

177

483

440

Масса, кг, не более

23

Степень защиты по ГОСТ 14254-2015

IP20

Средняя наработка на отказ, ч

25000

Средний срок службы газоанализаторов, лет

10

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон температуры анализируемой среды, °С

-    относительная влажность окружающей и анализируемой среды, %

-    диапазон атмосферного давления, кПа

-    диапазон расхода анализируемой среды, дм3/мин

от + 5 до +45 от 0 до +200

до 90 от 8 4 ,0 до 106,7 от 0,3 до 1,0

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 5.

Наименование

Кол.

Газоанализатор для измерений общего содержания углеводородов Fidamat 6

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 205-12-2017

Комплект принадлежностей

1 компл.

Поверка

осуществляется по документу МП 205-12-2017 «Газоанализаторы для измерений общего содержания углеводородов Fidamat 6. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.06.2017 г.

Основные средства поверки:

-    государственные стандартные образцы - эталоны 2-го разряда по ГОСТ 8.578-2014 ГСО 10544-2014 состава газовых смесей пропана в воздухе в баллонах под давлением;

-    рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор ГГС-03-03 по ШДЕК 418319001 ТУ (Госреестр № 19351-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке газоанализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

31762-17
Номер в ГРСИ РФ:
31762-17
Производитель / заявитель:
"Siemens AG", подразделение "Siemens SAS", Франция
Год регистрации:
2017
Cрок действия реестра:
30.08.2022
