| Номер в госреестре | 31797-13 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | 527, 571 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Штангенглубиномеры серий 527, 571 (далее - штангенглубиномеры) предназначены для измерений глубины, а также высоты уступов деталей.

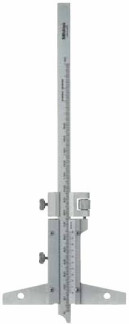

Штангенглубиномеры состоят из штанги, имеющей шкалу, и рамки с нониусом (серия 527, рисунок 1) или с круговой шкалой (серия 527, рисунок 2) или цифровым отсчетным устройством (серия 571, рисунки 3-5).
Штангенглубиномеры серии 527 с отсчетом по нониусу и штангенглубиномеры серии 571 имеют стандартную (рисунок 1, а, рисунок 3) или Г-образную штангу (рисунок 1, б, рисунок 4), позволяющую измерять толщину заплечиков в отверстиях. Штангенглубиномеры серии 527 с отсчетом по круговой шкале имеют только стандартную шкалу (рисунок 2).
Штангенглубиномеры серии 571 так же имеют штангу с измерительным штырем диаметром 1,9 мм (рисунок 5) для измерений глубины в труднодоступных местах.
Для точной установки размера рамка штангенглубиномера серии 527 может иметь устройство микроподачи.
Все подвижные элементы штангенглубиномеров снабжены стопорными винтами.
Рисунок 2 - Общий вид штангенглубиномеров серии 527 с отсчетом по круговой шкале
Рисунок 4 - Общий вид штангенглубиномеров серии 571 с Г-образной штангой
1
1
Штангенглубиномеры серии 571 имеют в своем составе встроенное программное обеспечение, записанное на микрочипе._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| USB-ITPAK | - | 1.000 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
| Серия штангенглубиномера | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мм |
| Серия 527 с нониусом (со стандартной штангой) | от 0 до 150 вкл. | 0,05 | ± 0,05 |
| 0,02 | ± 0,03 | ||
| от 0 до 200 вкл. | 0,05 | ± 0,05 | |
| 0,02 | ± 0,03 | ||
| от 0 до 300 вкл. | 0,05 | ± 0,08 | |
| 0,02 | ± 0,04 | ||
| от 0 до 600 вкл. | 0,05 | ± 0,10 | |
| от 0 до 1000 вкл. | 0,05 | ± 0,15 | |
| Серия 527 с нониусом (со стандартной штангой и с устройством микроподачи) | от 0 до 150 вкл. | 0,02 | ± 0,03 |
| от 0 до 200 вкл. | 0,02 | ± 0,03 | |
| от 0 до 300 вкл. | 0,02 | ± 0,04 | |
| от 0 до 600 вкл. | 0,02 | ± 0,05 | |
| от 0 до 1000 вкл. | 0,02 | ± 0,07 | |
| Серия 527 с нониусом (с Г-образной штангой) | от 10 до 150 вкл. | 0,05 | ± 0,05 |
| от 10 до 200 вкл. | 0,05 | ± 0,05 | |
| от 10 до 300 вкл. | 0,05 | ± 0,08 | |
| Серия 527 с нониусом (с Г-образной штангой и с устройством микроподачи) | от 10 до 150 вкл. | 0,02 | ± 0,03 |
| от 10 до 200 вкл. | 0,02 | ± 0,03 | |
| от 10 до 300 вкл. | 0,02 | ± 0,04 | |
| Серия 527 с круговой шкалой | от 0 до 150 вкл. | 0,05 | ± 0,05 |
| от 0 до 200 вкл. | 0,05 | ± 0,05 | |
| от 0 до 300 вкл. | 0,05 | ± 0,08 | |
| Серия 571 | от 0 до 150 вкл. | 0,01 | ± 0,02* |
| от 0 до 200 вкл. | 0,01 | ± 0,02* | |
| от 0 до 300 вкл. | 0,01 | ± 0,03* | |
| от 0 до 450 вкл. | 0,01 | ± 0,05* | |
| от 0 до 600 вкл. | 0,01 | ± 0,05* | |
| от 0 до 750 вкл. | 0,01 | ± 0,06* | |
| от 0 до 1000 вкл. | 0,01 | ± 0,07* |
| Серия штангенглубиномера | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мм |
| Серия 571 с Г-образной штангой | от 10 до 160 вкл. | 0,01 | ± 0,03* |
| от 10 до 210 вкл. | 0,01 | ± 0,03* | |
| Серия 571 с измерительным штырем | от 0 до 150 вкл. | 0,01 | ± 0,03* |
| от 0 до 200 вкл. | 0,01 | ± 0,03* |
Примечание:
* -без учёта шага дискретности.
Повторяемость штангенглубиномеров серии 571, мм, не более 0,01.
Размер основания для штангенглубиномеров серии 527 с диапазонами измерений, мм: до 300 мм включительно 100 х 6,5;
от 300 до 1000 мм включительно 250 х 10.
Размер основания для штангенглубиномеров серии 571 с диапазонами измерений, мм: до 300 мм включительно 100 х 6;
от 300 до 1000 мм включительно 250 х 10.
Диапазон рабочих температур, °С от 0 до + 40.
Относительная влажность воздуха, %, не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенглубиномеров типографским способом и на футляр методом наклейки.
| Наименование | Количество |
| Штангенглубиномер | 1 шт. |
| Элемент питания (для серии 571) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 31797-13 «Штангенглубиномеры серий 527, 571. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20 февраля 2012 г. Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Метод измерений приведен в разделе «Порядок работы» паспорта «Штангенглубиномеры серий 527, 571».
Нормативные и технические документы, устанавливающие требования к штангенглубиномерам серий 527, 571
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mitutoyo Corporation, Япония.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
