Вакуумметры широкодиапазонные WRG, 31809-13

Назначение

Вакуумметры широкодиапазонные WRG (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.

Описание

В состав вакуумметра входят датчик и внешний измерительный блок.

Датчик представляет собой комбинированный прибор, в котором в одном корпусе объединены инверсно-магнетронный преобразователь и тепловой преобразователь Пирани. Принцип действия инверсно-магнетронного преобразователя основан на зависимости тока электрического разряда в магнитном поле от измеряемого давления, а преобразователя Пирани на зависимости теплопроводности разреженного газа от измеряемого давления. Тип используемого преобразователя определяется системой управления вакуумметра автоматически в зависимости от значения измеряемого давления. Выходные сигналы датчиков мультиплексированы на один выходной сигнал давления.

В качестве измерительного блока в вакуумметре могут применяться контроллеры AGC, ADC, TIC, TAG или дисплей AGD. Измерительный блок предназначен для обеспечения электропитания, управления работой вакуумметра и цифрового контроля результатов измерений. Допускается использование для электропитания вакуумметров независимого источника питания, при этом считывание выходного сигнала производится при помощи цифрового вольтметра или аналого-цифрового преобразователя, не входящих в комплект поставки вакуумметра.

Вакуумметр оснащен функцией блокировки. Сигнал блокировки снимается с открытого коллектора транзистора выходного каскада, который открывается в том случае, если измеряемое вакуумметром давление становится ниже установленного заранее значения давления. При использовании вакуумметра в комплекте с контроллером или дисплеем, сигнал блокировки не используется.

Вакуумметры имеют 4 исполнения, отличающиеся типом электрического разъема и вакуумного фланца датчика. Вакуумметры WRG-S и WRG-SL имеют электрический разъем FCC68, а WRG-D разъем типа D. Вакуумметры WRG-S могут поставляться с фланцем NW25 или DN40CF. Вакуумметры WRG-S-DN40CF можно монтировать вертикально фланцем вверх. Вакуумметры WRG-SL имеют пониженное значение магнитного поля, что позволяет применять их при работе с чувствительными аналитическими приборами.

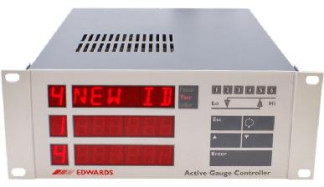

Общий вид вакуумметра приведен на рисунке 1.

Контроллер ADC    Дисплей AGD    Контроллер TAG

Датчик WRG

Рисунок 1 - Внешний вид датчика и измерительного блока (контроллера или дисплея), входящих в состав вакуумметра широкодиапазонного WRG

Технические характеристики

Диапазон показаний, Па Диапазон измерений, Па

от 10-7 до 105 от 10-7 до 103

±(от 35 до 25) ±(от 100 до 50) от 2 до 10 1

220±22 от 14,5 до 36 30

5-105

122x65

240x88x286

106x155x262,9

96x48x165

90x43x159

96x96x140

1

5,5

1,9

0,3

0,33

1,2

15000

5

от 5 до 40

90

70

2000

от 75 до 106,7

Пределы допускаемой относительной погрешности измерений давления, %

1    3

-    в диапазоне измерений свыше 10 до 10 Па

7    1

-    в диапазоне измерений от 10 до 10 Па Выходной аналоговый сигнал, В

Время установления выходного сигнала, мин, не более Напряжение питания переменного тока блока измерительного, В Напряжение питания постоянного тока датчика, В Потребляемая мощность, ВА, не более Предельно допустимое давление, Па Габаритные размеры, мм, не более

-    датчик (длинахдиаметр корпуса)

-    блок измерительный (длинахвысотахширина)

контроллер AGC контроллер TIC контроллер TAG контроллер ADC дисплей AGD Масса, кг, не более

-    датчик

-    блок измерительный

контроллер AGC контроллер TIC контроллер TAG контроллер ADC дисплей AGD Средняя наработка до метрологического отказа, ч Средний срок службы, лет

Условия эксплуатации:

•    диапазон рабочих температур окружающего воздуха, °С

•    относительная влажность воздуха (без конденсации), %, не более

при температуре до 31 °С при температуре свыше 31 °С

•    высота над уровнем моря, м, не более

•    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или другим способом на корпус датчика вакуумметра и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Датчик

-    1 шт.

-    1 шт.

-    1 шт.

-    1 экз.

Блок измерительный Кабель соединительный Руководство по эксплуатации

Поверка

осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».

Сведения о методах измерений

Сведения о методе измерений приведены в руководстве по эксплуатации «Вакуумметр широкодиапазонный WRG. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вакуумметрам широкодиапазонным WRG

1    ГОСТ 27758-88 «Вакуумметры. Общие технические требования»

2    ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная

8 3

поверочная схема для средств измерений абсолютного давления в диапазоне 1-10 -1-10 Па».

3    Техническая документация компании «Edwards Limited», Великобритания

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
