Комплексы сейсмометрических наблюдений измерительные КСНИ-ВНИИГ, 31901-14

Назначение

Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ предназначены для измерения и регистрации сигналов напряжения переменного тока, поступающих от сейсмоприемников, установленных на промышленных и гражданских объектах с целью обеспечения непрерывного сбора данных о колебаниях.

Описание

Принцип действия комплексов основывается на преобразовании электрических сигналов напряжения переменного тока, поступающих от сейсмоприемников, в цифровую форму и записи полученной информации на накопитель. Преобразование сигналов происходит либо в периферийных контроллерах цифровой регистрирующей станции (КЦРС) с передачей результатов в реальном масштабе времени в центральный контроллер цифровой регистрирующей станции (КЦЦРС), либо непосредственно в центральном контроллере. Синхронная запись сигналов на накопитель, привязка результатов измерений к точкам и направлениям осей сооружения и их анализ производится центральным контроллером.

Комплексы состоят из центрального пункта сбора информации (ЦПСИ), в котором установлен центральный контроллер, и периферийных цифровых регистрирующих станций (ЦРС). Для установки сейсмоприемников предусмотрены специальные кожухи.

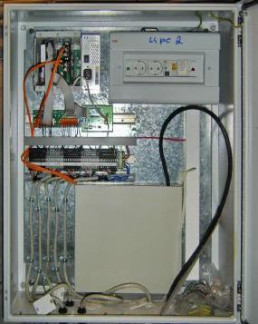

Внешний вид комплекса приведен на рис. 1, 2.

Программное обеспечение

Программное обеспечение ПО «КСНИ» подразделяется на ПО «КЦРС» и ПО «КЦЦРС». ПО «КЦРС» предназначено для управления измерениями, а также передачи результатов измерений. ПО «КЦРС» представляет из себя встроенное ПО, загружаемое в контроллер на заводе-изготовителе без возможности его изменения.

ПО «КЦЦРС» предназначено для опроса устройств ввода, управления измерениями и записи результатов измерений.

Идентификационные данные ПО «КСНИ».

Уровень защиты ПО «КСНИ» от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Технические характеристики

Питание комплексов от однофазной сети переменного тока:

-    напряжение, В

220±22

50±1

3000

1200

25

2200x800x1000

800x800x320

30000

10

от 5 до 35 от минус 40 до 50 от 10 до 95 от 84,0 до 106,7 (от 630 до 800 мм рт.ст.)

50

-    частота, Гц Мощность потребления, В А, не более

Масса, кг, не более:

-    ЦПСИ

-    ЦРС

Габаритные размеры (высотахширинахглубина), мм, не более:

-    ЦПСИ

-    ЦРС

Средняя наработка на отказ, ч, не менее Срок службы, лет Условия эксплуатации комплексов:

-    температура окружающего воздуха (ЦПСИ), °С

-    температура окружающего воздуха (ЦРС), °С

-    влажность без конденсации во всем диапазоне температур, %

-    атмосферное давление, кПа

Напряженность внешнего электромагнитного поля частотой 50 Гц, А/м, не более

Знак утверждения типа

наносится на шильдик на боковой панели КЦРС, лицевой или боковой панели КЦЦРС методом лазерной гравировки и на титульный лист Формуляра и Руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки комплексов входят:

Поверка

осуществляется в соответствии с документом КСНИ.04.00 МП «Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 10.12.2013 г.

Перечень основных средств поверки:

-    генератор сигналов произвольной формы Agilent 33220А: Гсинус=1-10-3 - 20-106 Гц, Цвых = ±10 Впик; ПГ = 1 % + 2 мВ;

-    преобразователь напряжения измерительный аналого-цифровой модульный NI 4431: U=» = ±10 В, F = 0 - 50000 Гц, ПГ = ±(0,0025 ИШм + 2) мВ;

Сведения о методах измерений

Измерения производятся в соответствии с разд. 2 документа «Комплексы сейсмометрических наблюдений измерительные. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам сейсмометрических наблюдений измерительным КСНИ - ВНИИГ

1. ТУ 4314-04-00129716-13 «Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ. Технические условия».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленных законодательством РФ.
