| Номер в госреестре | 31915-12 |
| Наименование СИ | Коммутаторы измерительные |
| Обозначение типа СИ | ASM-R |
| Изготовитель | "Ametek Denmark A/S", Дания |
| Год регистрации | 2012 |
| Срок свидетельства | 29.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Коммутаторы измерительные серии ASM-R (далее - коммутаторы или приборы) предназначены для измерения температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей (термопар)), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, унифицированный электрический сигнал постоянного тока или активное сопротивление, с последующей передачей данных на персональный компьютер. Также в приборах реализована функция коммутирования (переключения) непрерывно изменяющихся электрических сигналов.
Принцип действия коммутаторов основан на измерении электрических сигналов силы, напряжения постоянного тока и сигналов активного сопротивления постоянному току. Измеренный сигнал преобразуется в соответствии с настройками прибора в цифровой код и передается на персональный компьютер (ПК).
Коммутаторы являются восьмиканальными приборами и изготавливаются следующих моделей: ASM-801B, ASM-802B, ASM-803B, отличающихся друг от друга типами входных разъемов. Коммутаторы модели ASM-801B имеют мульти-входы, представляющие собой пять универсальных винтовых зажимов (на каждый канал). Модель ASM-802B имеет только стандартные термопарные (плоские) разъемы, а коммутатор модели ASM-803B выполнен с разъемами типа «LEMO». Коммутаторы работают только под управлением ПК и имеют в своем составе не только коммутатор, позволяющий поочередно переключать аналоговые сигналы, поступающие по всем 8 каналам, но и высокоточный измеритель сигналов. Значения измеренных по каждому каналу сигналов передаются через интерфейс RS232 на ПК с установленным специальным программным обеспечением. Конструкция коммутаторов допускает каскадное включение двух или трех приборов, что позволяет одновременно подключать до 24 первичных преобразователей.

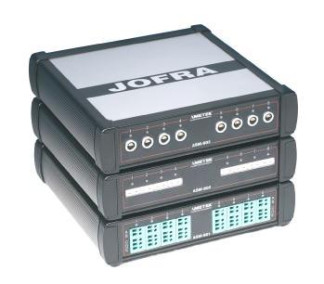

Фотография внешнего вида трех моделей коммутаторов и место нанесения поверительного клейма-наклейки приведены на рисунке 1.
Клеймо-наклейка
Программное обеспечение (ПО) коммутаторов состоит из встроенной в корпус средства измерений «Коммутаторы измерительные серии ASM-R» части ПО «ASM» и автономной части ПО «JofraCal».
Для функционирования коммутаторов необходимо наличие встроенной и автономной части ПО. Разделение встроенного ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1:
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ASM | не ниже 1.12 | Недоступен | - |
Автономное программное обеспечение «JofraCal» предназначено для проведения температурных испытаний и поверки/калибровки средств измерений (СИ) температуры с помощью коммутаторов, термометров DTI-1000 и калибраторов температуры фирмы AMETEK Denmark A/S. ПО «JofraCal» обеспечивает доступ к управлению всеми функциями коммутаторов и, кроме того, позволяет загрузить в коммутатор характеристики подсоединяемых первичных термопреобразователей. ПО «JofraCal» для коммутаторов не является метрологически значимым, поскольку не производит вычисления, а только оперирует цифровыми данными, полученными с коммутатора.
Характеристика:
Характеристики измерительных входов коммутаторов (для температуры окружающей среды 23±3 °С):
Диапазон сигнала
Параметры внутреннего источника питания Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент (в диапазоне рабочих температур эксплуатации) Входной импеданс, менее
Диапазон сигнала Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент Входной импеданс, более
Диапазон сигнала
от минус 10 до 78 мВ
Значение: от 0 до 24 мА 24 В, до 28 мА 0,0001 мА/0,001 °С
±(0,010% от изм. зн. + 0,010 % от диапазона)
0,0007%/°C 10 Ом
от 0 до 12 В 0,0001 В/0,001 °С
±(0,005% от изм. зн. + 0,010 % от диапазона) 0,0005%/°C
1 MОм
Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент Входной импеданс
Диапазон сигнала
Параметры внутреннего источника питания (ток возбуждения)
Разрешение
Пределы допускаемой основной погрешности
Температурный коэффициент
Пределы допускаемой основной погрешности ев термопары:
ASM-801 В/802 B ASM-803 B
Температурный коэффициент ±(0,005% от изм. зн. +0,005% от диапазона)
0,0005%/°C
более 1 MОм
от 0 до 400 Ом; от 0 до 4000 Ом 0,8 мА (в диапазоне 0-400 Ом);
0,15 мА (0-4000 Ом)
0,0001 Ом /0,001 °С 0,001 Ом /0,001 °С
в диапазоне 0-400 Ом (Pt 10/Pt5 0/Pt 100):
4-х проводная схема подключения:
±(0,002 % изм. зн .+0,002 % диап.)
3-х пр.сх.:
±(0,002 % изм. зн .+0,002 % диап .+50 мОм)
2-х пр.сх.:
±(0,002 % изм. зн .+0,002 % диап .+100 мОм); в диапазоне 0-4000 Ом (Pt500/Pt1000):
4-х пр.сх.: ±(0,002 % изм. зн .+0,005 % диап.)
3-х пр.сх.:
±(0,002 % изм. зн .+0,005 % диап.+ 50 мОм)
2-х пр.сх:
±(0,002 % изм. зн .+0,005 % диап .+100 мОм) в диапазоне 0-400 Ом: 0,0005%/°C в диапазоне 0-4000 Ом: 0,001%/°C автоматической компенсации холодных спа-
±0,20 °С при температуре 23±3 °С ±0,50 °С при температуре 23±3 °С
0,05 °C/°C
Таблица 2. Измерение сигналов термопар
| Тип НСХ термопары | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С |
| В 1) | 250.< 320 | ± 1,31 |
| 320.< 420 | ± 0,99 | |
| 420.< 660 | ± 0,65 | |
| 660.< 800 | ± 0,56 | |
| 800.< 1000 | ± 0,44 | |
| 1000.< 1200 | ± 0,41 | |
| 1200.< 1400 | ± 0,39 | |
| 1400.< 1600 | ± 0,38 | |
| 1600.1820 | ± 0,40 | |
| R 1) | - 5 о < 0 | ± 1,30 |
| 0.< 155 | ± 0,78 | |
| 155.< 320 | ± 0,47 | |
| 320.< 420 | ± 0,40 | |
| 420.< 660 | ± 0,39 | |
| 660.< 1600 | ± 0,36 | |
| 1600.1768 | ± 0,41 |
| Тип НСХ термопары | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С |
| S 1} | - 5 о Л 0 | ± 0,98 |
| 0.< 155 | ± 0,78 | |
| 155.< 320 | ± 0,49 | |
| 320.< 420 | ± 0,45 | |
| 420.< 660 | ± 0,41 | |
| 660.< 800 | ± 0,40 | |
| 800.< 1600 | ± 0,39 | |
| 1600.1768 | ± 0,46 | |
| E 1} | - 250.< - 200 | ± 0,74 |
| - 200.< - 100 | ± 0,18 | |
| - 100.< 0 | ± 0,09 | |
| 0.< 420 | ± 0,06 | |
| 420.< 660 | ± 0,08 | |
| 660.< 800 | ± 0,09 | |
| 800.1000 | ± 0,10 | |
| L 1} | - 200.< - 100 | ± 0,16 |
| - 100.< 0 | ± 0,09 | |
| 0.< 420 | ± 0,06 | |
| 420.< 660 | ± 0,08 | |
| 660.< 800 | ± 0,09 | |
| А-1 1} | 0.< 155 | ± 0,30 |
| 155.< 660 | ± 0,26 | |
| 660.< 800 | ± 0,28 | |
| 800.< 1200 | ± 0,32 | |
| 1200.< 1600 | ± 0,39 | |
| 1600.< 2000 | ± 0,54 | |
| 2000.2500 | ± 0,70 | |
| K 1} | - 250.< - 200 | ± 0,94 |
| - 200.< - 100 | ± 0,27 | |
| - 100.< 0 | ± 0,14 | |
| 0.< 155 | ± 0,10 | |
| 155.< 320 | ± 0,11 | |
| 320.< 420 | ± 0,11 | |
| 420.< 660 | ± 0,13 | |
| 660.< 800 | ± 0,14 | |
| 800.< 1000 | ± 0,15 | |
| 1000.< 1200 | ± 0,17 | |
| 1200.1372 | ± 0,20 | |
| J 1} | - 210.< - 100 | ± 0,23 |
| - 100.< 0 | ± 0,10 | |
| 0.< 155 | ± 0,08 | |
| 155.< 320 | ± 0,09 | |
| 320.< 420 | ± 0,09 | |
| 420.< 660 | ± 0,09 | |
| 660.< 800 | ± 0,09 | |
| 800.< 1000 | ± 0,11 |
| Тип НСХ термопары | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С |
| 1000.. .1200 | ± 0,13 | |
| T 1) | - 250.< - 200 | ± 0,65 |
| - 200.< - 100 | ± 0,27 | |
| - 100.< 0 | ± 0,15 | |
| 0...< 155 | ± 0,10 | |
| 155.< 320 | ± 0,08 | |
| 320.400 | ± 0,08 | |
| N 1) | - 250.< - 200 | ± 1,37 |
| - 200.< - 100 | ± 0,41 | |
| - 100.< 0 | ± 0,20 | |
| 0.< 155 | ± 0,15 | |
| 155.< 320 | ± 0,13 | |
| 320.< 420 | ± 0,12 | |
| 420.< 660 | ± 0,13 | |
| 660.< 800 | ± 0,14 | |
| 800.< 1000 | ± 0,15 | |
| 1000.< 1200 | ± 0,16 | |
| 1200.1300 | ± 0,17 | |
| - 200.< - 100 | ± 0,21 | |
| U | - 100.< 0 | ± 0,13 |
| 0.< 155 | ± 0,10 | |
| 155.600 | ± 0,08 | |
| L | - 200.< - 100 | ± 0,14 |
| - 100.< 900 | ± 0,09 | |
| 1) НСХ по ГОСТ Р 8.585-2001 | ||
Таблица 3. Измерение сигналов термопреобразователей сопротивления
| Тип НСХ термо-преобра-зователя сопротивления | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С 1) |
| - 200.< - 80 | ± 0,198 | |
| Pt10(90)385 2) | - 8 о < 0 | ± 0,210 |
| 0.< 100 | ± 0,224 | |
| 100.< 155 | ± 0,225 | |
| 155.< 320 | ± 0,234 | |
| 320.< 420 | ± 0,250 | |
| 420.< 660 | ± 0,263 | |
| 660.< 800 | ± 0,292 | |
| - 200.< - 80 | ± 0,042 | |
| Pt50(90)385 2) | - 8 о < 0 | ± 0,046 |
| 0.< 100 | ± 0,051 | |
| 100.< 155 | ± 0,052 | |
| 155.< 320 | ± 0,057 | |
| 320.< 420 | ± 0,062 | |
| 420.< 660 | ± 0,069 | |
| 660.< 800 | ± 0,078 |
| Тип НСХ термо-преобра-зователя сопротивления | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С 1) | |
| Pt100(90)385 2) | - 200.< - 80 - 80.< 0 0.< 100 100.< 155 155.< 320 320.< 420 420.< 660 660.< 800 | ± 0,023 ± 0,026 ± 0,029 ± 0,030 ± 0,034 ± 0,038 ± 0,044 ± 0,052 | |
| Pt200(90)385 2) | - 200. | л - 8 О | ± 0,247 |
| - 80 | .< 0 | ± 0,262 | |
| 0.< 100 | ± 0,278 | ||
| 100. | .< 155 | ± 0,279 | |
| 155. | .< 320 | ± 0,290 | |
| 320. | < 420 | ± 0,309 | |
| 420. | < 660 | ± 0,323 | |
| 660. | < 800 | ± 0,358 | |
| Pt400(90)385 2) | - 200. | л - 8 О | ± 0,128 |
| - 80 | .< 0 | ± 0,133 | |
| 0.< 100 | ± 0,139 | ||
| 100. | .< 155 | ± 0,143 | |
| 155. | .< 320 | ± 0,154 | |
| 320. | < 420 | ± 0,161 | |
| 420. | < 660 | ± 0,180 | |
| 660. | < 700 | ± 0,184 | |
| 700. | .800 | ± 0,193 | |
| Pt500(90)385 2) | - 200. | л - 8 О | ± 0,101 |
| - 80 | .< 0 | ± 0,108 | |
| 0.< 100 | ± 0,116 | ||
| 100. | .< 155 | ± 0,117 | |
| 155. | .< 320 | ± 0,123 | |
| 320. | < 420 | ± 0,133 | |
| 420. | < 660 | ± 0,141 | |
| 660. | .< 800 | ± 0,158 | |
| Pt1K(90)385 2) | - 200.< - 80 - 80.< 0 0.< 100 100.< 155 155.< 320 320.< 420 420.< 660 660.< 800 | ± 0,052 ± 0,056 ± 0,062 ± 0,063 ± 0,068 ± 0,074 ± 0,081 ± 0,092 | |
| Тип НСХ термо-преобра-зователя сопротивления | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С 1) | |
| Pt50(90)391 2) | - 200. | Л - 8 О | ± 0,043 |
| - 80 | .< 0 | ± 0,045 | |
| 0...< 100 | ± 0,049 | ||
| 100. | .< 155 | ± 0,051 | |
| 155. | < 320 | ± 0,057 | |
| 320. | < 420 | ± 0,061 | |
| 420. | < 660 | ± 0,071 | |
| 660. | < 700 | ± 0,073 | |
| 700. | < 800 | ± 0,078 | |
| 800. | < 1000 | ± 0,089 | |
| 1000. | .1100 | ± 0,095 | |
| - 200. | Л - 8 О | ± 0,043 | |
| Pt50(06)391 | - 80 | .< 0 | ± 0,045 |
| 0..< 100 | ± 0,049 | ||
| 100. | .< 155 | ± 0,051 | |
| 155. | < 320 | ± 0,057 | |
| 320. | < 420 | ± 0,061 | |
| 420. | < 660 | ± 0,071 | |
| 660. | 850 | ± 0,080 | |
| Pt100(90)391 2) | - 200. | Л - 8 О | ± 0,023 |
| - 80 | .< 0 | ± 0,025 | |
| Pt100(06)391 | 0..< 100 | ± 0,028 | |
| 100. | .< 155 | ± 0,030 | |
| 155. | < 320 | ± 0,035 | |
| 320. | < 420 | ± 0,038 | |
| 420. | < 660 | ± 0,046 | |
| 660. | .850 | ± 0,054 | |
| Pt500(90)391 2) | - 200. | Л - 8 О | ± 0,101 |
| - 80 | .< 0 | ± 0,106 | |
| Pt500(06)391 | 0..< 100 | ± 0,111 | |
| 100. | .< 155 | ± 0,114 | |
| 155. | < 320 | ± 0,123 | |
| 320. | < 420 | ± 0,130 | |
| 420. | < 660 | ± 0,146 | |
| 660. | .850 | ± 0,161 | |
| Pt1K(90)391 2) Pt1K(06)391 | - 200.< - 80 - 80.< 0 0.< 100 100.< 155 155.< 320 320.< 420 420.< 660 660.850 | ± 0,052 ± 0,056 ± 0,059 ± 0,062 ± 0,068 ± 0,072 ± 0,084 ± 0,094 | |
| Тип НСХ термо-преобра-зователя сопротивления | Диапазоны входного сигнала, °С | Пределы допускаемой основной погрешности, °С 1) |
| M50(90)428 2) | - 180...< - 80 | ± 0,039 |
| - 8 о < 0 | ± 0,042 | |
| M50(06)428 | 0...< 155 | ± 0,045 |
| 155.< 200 | ± 0,046 | |
| M100(90)428 2) | - 180.< - 80 | ± 0,021 |
| - 8 о < 0 | ± 0,023 | |
| M100(06)428 | 0...< 155 | ± 0,026 |
| 155.< 200 | ± 0,027 | |
| M50(90)426 2) | - 5 о < 0 | ± 0,042 |
| 0...< 50 | ± 0,043 | |
| 50.< 100 | ± 0,044 | |
| 100.< 150 | ± 0,045 | |
| 150.200 | ± 0,046 | |
| M100(90)426 2) | - 5 о < 0 | ± 0,023 |
| 0.< 50 | ± 0,024 | |
| 50.< 100 | ± 0,025 | |
| 100.< 150 | ± 0,026 | |
| 150.200 | ± 0,027 | |
| - 200.< - 50 | ± 0,038 | |
| M53(68)426 | - 5 О < - 2 | ± 0,039 |
| - 25.< 10 | ± 0,040 | |
| 10.< 50 | ± 0,041 | |
| 50.< 100 | ± 0,042 | |
| 100.< 150 | ± 0,043 | |
| 150.200 | ± 0,044 | |
| Н100(90)617 2) | - 6 о л - 3 о | ± 0,020 |
| - 3 о < 0 | ± 0,019 | |
| Н100(06)617 | 0.< 50 | ± 0,018 |
| 50.< 100 | ± 0,017 | |
| 100.< 150 | ± 0,016 | |
| 150.180 | ± 0,015 | |
| - 8 о < 0 | ± 0,016 | |
| Ni120(90)672 | 0.< 100 | ± 0,015 |
| 100.< 150 | ± 0,013 | |
| 150.260 | ± 0,012 | |
| 1) Для 4-х проводного соединения, для 3-х проводного соединения следует прибавить 0,05 Ом | ||
| 2) НСХ по ГОСТ 6651-2009; | ||
Характеристика Питание от сети Питание от внешнего источника постоянного тока Потребляемая мощность Интерфейс
Скорость передачи данных
Значение
от 90 до 254 В (от 45 до 65 Гц)
30 В ±2 % постоянного тока 21 ВА /15 Вт RS232 115200 бод
Механические характеристики и требования к рабочим условиям эксплуатации коммутаторов:
Значение 2,3 кг
Характеристика:
Масса
Габаритные размеры, ДхШхВ Температура окружающей среды
Относительная влажность
250^249x69 мм от 0 до 40 °С
до 90 %
воздуха
Степень защиты
IP30
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) Руководства по эксплуатации типографским способом.
В комплект поставки входят:
- коммутатор измерительный серии ASM-R с соединительными кабелями;
- источник питания;
- компакт-диск с ПО «JofraCal»;
- комплект интерфейсных кабелей и контрольных проводов (по заказу);
- разъемы (по заказу)
- кейс (по заказу);
- руководство по эксплуатации на русском языке;
- методика поверки.
производится в соответствии документом МП 31915-06 «Коммутаторы измерительные серии ASM-R. Измерительные каналы. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2006 г.
Основные средства поверки:
- калибратор - вольтметр универсальный В1-28 (Госреестр № 10759-86);
- магазин сопротивлений МСР 60М.
Сведения и методиках (методах) измерений: отсутствуют. Нормативные и технические документы, устанавливающие требования к коммутаторам измерительным серии ASM-R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (1995, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Техническая документация фирмы AMETEK Denmark A/S, Дания.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Коммутаторы могут применяться для поверки и калибровки термопреобразователей сопротивления, термоэлектрических преобразователей, термопреобразователей с унифицированным выходным сигналом, а также других датчиков с аналоговыми выходными сигналами постоянного тока, напряжения или сопротивления. Также коммутаторы могут применяться при выполнени работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
фирма AMETEK Denmark A/S, Дания Адрес: Gydevang 32-34 3450 Allerod, Denmark тел.: +45 4816 8000
| Зарегистрировано поверок | 37 |
| Поверителей | 7 |
| Актуальность данных | 19.09.2024 |
