| Номер в госреестре | 31924-20 |
| Наименование СИ | Сумматоры электронные многофункциональные для учета электроэнергии |
| Обозначение типа СИ | СЭМ-2 |
| Изготовитель | УПП "Микрон", Беларусь, г.Витебск |
| Год регистрации | 2020 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2 (в дальнейшем - сумматор) предназначен для измерений, коммерческого и технического учета электроэнергии и мощности непосредственно у потребителей, а также в составе автоматизированных систем централизованного учета и контроля энергоресурсов.
Сумматор выпускается в двух исполнениях:
- сумматор электронный многофункциональный для учета электроэнергии СЭМ-2 (в дальнейшем - сумматор СЭМ-2) с максимальным количеством каналов учета 16;
- сумматор электронный многофункциональный для учета электроэнергии СЭМ-2.01 (в дальнейшем - сумматор СЭМ-2.01) с максимальным количеством каналов учета 64.
Сумматор выпускается с установкой реле сигнализации и без их установки.
Установка реле сигнализации в сумматоре производится по заказу потребителя.
Сумматор СЭМ-2 может работать в двух режимах: обычном и сетевом. Режим работы задается внутренним джампером. Сумматор СЭМ-2.01 может работать только в обычном режиме.
Сумматор в обычном режиме используется совместно с первичными преобразователями с импульсными выходами или счетчиками с цифровым интерфейсом RS-485. В обоих исполнениях из общего количества каналов учета импульсными могут быть максимум 16 каналов.
Первичными преобразователями с импульсными выходами могут быть электронные счетчики с импульсным выходом, индукционные счетчики со встроенными устройствами формирования импульсов или другие суммирующие приборы, вырабатывающие импульсы, соответствующие определенному расходу энергии.
Допускается использовать любые первичные преобразователи, имеющие следующие характеристики:
- длительность импульсов, не менее 12 мс;
- входной ток в момент импульса, не менее 10 мА;
- допустимый ток паузы, не более 1 мА;
- максимальная частота импульсов, не более 10 Гц.
Сумматор СЭМ-2 в сетевом режиме предназначен для суммирования мощности и энергии, полученной от нескольких сумматоров СЭМ-2 нижнего уровня, работающих в обычном режиме, по коммутируемым телефонным или выделенным линиям связи. Он применяется для получения совмещенного графика мощности и энергии для систем и объектов с удаленными сумматорами СЭМ-2 (более 3 км).
Сумматор рассчитан на круглосуточную работу без технического обслуживания.
Сумматор обеспечивает алгебраическое сложение информации, полученной от различных каналов учета, образуя группы учета. Это позволяет производить расчет суммарной активной и реактивной электроэнергии, потребляемой предприятием в обоих направлениях. Набор каналов в группе произвольный, при этом каналы в разных группах могут повторяться.
Максимальное количество групп учета для сумматора СЭМ-2 - 6, для сумматора СЭМ 2.01 - 32.
Сумматор СЭМ-2 обеспечивает выдачу по двум выходным каналам телеметрической информации первой и второй групп учета, что позволяет создавать системы учета с количеством импульсных каналов более 16-ти.
Сумматор обеспечивает двунаправленный обмен информации с ПЭВМ по последовательному интерфейсу типов «СТЫК C2» по ГОСТ 18145 и ИРПС «токовая петля». Опрос сумматора в составе АСКУЭ может производиться с помощью программного пакета «ENERGY for WINDOWS», поставляемого по специальному заказу.
Сумматор в обычном режиме обеспечивает выдачу сигналов о достижении заданного получасового лимита потребляемой мощности и сигнализацию наступления пиковой зоны, что позволяет создавать системы учета с автоматическим регулированием мощности в пиковых зонах.
Сумматор обеспечивает сохранение результатов измерений при кратковременном или длительном (на срок не менее 72 ч) пропадании питающего напряжения.
Сумматор обеспечивает отсчет времени при включенном и выключенном внешнем питании.
Сумматор обеспечивает первичную установку времени и даты от внешнего GPS приемника.
Сумматор обеспечивает в процессе работы автоматическую коррекцию времени от внешнего GPS приемника.
Сумматор обеспечивает вычисление параметров по каждой группе учета и вывод на индикацию любого параметра в соответствии с таблицей 1.
Индикация возможна только при включенном питании.
Таблица 1
| Обозначение параметра | Наименование параметра | Время обновления |
| Р1* | Текущее время | 1 с |
| Параметры мощности | ||
| Р20 | 3-минутная (текущая) средняя мощность | 3 мин |
| Р21 | Получасовая предыдущая средняя мощность | 30 мин |
| Р22 | Получасовая текущая средняя мощность | 3 мин |
| Максимальная получасовая мощность | ||
| Р23* | За предыдущие сутки | сутки |
| Р24* | За предыдущие сутки в утреннем пике | сутки |
| Р25* | За предыдущие сутки в вечернем пике | сутки |
| Р26 | За текущие сутки | 30 мин |
| Р27 | За текущие сутки в утреннем пике | 30 мин |
| Р28 | За текущие сутки в вечернем пике | 30 мин |
| Р29* | За предыдущий месяц | месяц |
| Р30* | За предыдущий месяц в утреннем пике | месяц |
| Р31* | За предыдущий месяц в вечернем пике | месяц |
| Р32* | За текущий месяц | 30 мин** |
| Р33* | За текущий месяц в утреннем пике | 30 мин** |
| Р34* | За текущий месяц в вечернем пике | 30 мин** |
| Параметры энергии | ||
| Р50* | За предыдущие сутки | сутки |
| Р51* | За предыдущие сутки в пиковых зонах | сутки |
| Р52* | За предыдущие сутки в полупиковой зоне | сутки |
| Р53* | За предыдущие сутки в зоне ночного провала | сутки |
| Р54 | За текущие сутки | 3 мин |
| Обозначение параметра | Наименование параметра | Время обновления |
| Р55 | За текущие сутки в пиковых зонах | 30 мин |
| Р56 | За текущие сутки в полупиковой зоне | 30 мин |
| Р57 | За текущие сутки в зоне ночного провала | 30 мин |
| Р58* | За предыдущий месяц | месяц |
| Р59* | За предыдущий месяц в пиковых зонах | месяц |
| Р60* | За предыдущий месяц в полупиковой зоне | месяц |
| Р61* | За предыдущий месяц в зоне ночного провала | месяц |
| Р62* | За текущий месяц | 3 мин** |
| Р63* | За текущий месяц в пиковых зонах | 30 мин** |
| Р64* | За текущий месяц в полупиковой зоне | 30 мин** |
| Р65* | За текущий месяц в зоне ночного провала | 30 мин** |
| Р80* | Энергия за предыдущие месяцы Целиком | месяц |
| Р81* | В пиковых зонах | месяц |
| Р82* | В полупиковой зоне | месяц |
| Р83* | В зоне ночного провала | месяц |
| * Параметры, доступные для сетевого режима ** При работе в сетевом режиме время обновления - сутки | ||

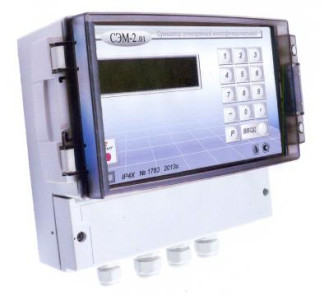

Фото общего вида сумматора приведено на рисунке 1.
Сумматор обеспечивает защиту от несанкционированного доступа. Схема пломбировки сумматора и места для нанесения оттисков клейм приведены на рисунке 2.
Рисунок 2 - Схема пломбировки сумматора и места для нанесения оттисков клейм
Сумматор имеет встроенное программное обеспечение (ПО). Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера. Основными функциями ПО являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерения, представление результатов измерений и вспомогательной информации, организация и управление интерфейсам пользователя. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 2.
Идентификационные данные ПО сумматора указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СЭМ-2.01 |
| Номер версии (идентификационный номер) метрологического модуля, не ниже | Ver 2.18.хх Ver 4.18.хх |
| Цифровой идентификатор метрологического модуля | 6DD0 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики сумматоров приведены в таблице 3.
Таблица 3 - Метрологические характеристики
| Характеристика | Значение |
| Пределы относительной погрешности измерения и преобразования входных импульсных сигналов в именованные единицы, % | ±0,1 |
| Пределы относительной погрешности преобразования входных цифровых сигналов в именованные единицы, % | ±0,01 |
| Пределы относительной погрешности преобразования приращения энергии в выходной импульсный сигнал, % | ±0,1 |
| Примечание - Данная погрешность определяется только для сумматора СЭМ-2. Абсолютная погрешность текущего времени, вырабатываемого сумматором, ±1 с в сутки. | |
Таблица 4 - Технические характеристики
| Техническая характеристика | Исполнение сумматора | |
| сумматор СЭМ-2 | сумматор СЭМ-2.01 | |
| Количество входных каналов учета | 16 | 64 |
| Количество групп учета | 6 | 32 |
| Количество выходных телеметрических каналов | 2 | - |
| Напряжение питания | от 85 до 250 В, 50 Гц | от 85 до 250 В, 50 Гц |
| Максимальная потребляемая мо щность | 10 ВА | 10 ВА |
| Допустимый диапазон температур | от - 20°С до +55°С | от - 20 °С до +55 °С |
| Средняя наработка на отказ | не менее 35000 ч | не менее 35000 ч |
| Срок службы | не менее 10 лет | не менее 10 лет |
| Масса | 1,5 кг | 1,5 кг |
| Габаритные размеры | (240х220х115) мм | (240х220х115) мм |
наносится типографским способом на переднюю панель сумматора и титульный лист руководства по эксплуатации.
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность сумматора СЭМ-2
| Наименование | Обозначение | Количе ство |
| Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2 или сумматор электронный многофункциональный для учета электроэнергии СЭМ-2.01 | ВРИБ.411129.001 | 1 шт. |
| Комплект ЗИП согласно ВРИБ.411129.001 ЗИ | - | 1 шт. |
| Эксплуатационные документы согласно ВРИБ.411129.001 ВЭ | - | 1 шт. |
| Методика поверки с изменением № 4 | МП.ВТ.076 2003* | 1 шт. |
| Пульт дистанционного управления (ПДУ) ВРИБ.468311.001 | - | 1 шт. |
| Упаковка согласно ВРИБ .4111915.001 СБ | - | 1 шт. |
| * Поставляется по отдельному заказу | - | - |
осуществляется по документу МП.ВТ.076-2003 «Сумматор электронный многофункциональный для учета электроэнергии СЭМ-2 Методика поверки», утвержденному РУП «Витебский ЦСМС» 29 сентября 2003 года с изменением № 4, утвержденным РУП «Витебский ЦСМС» 14.12.2012 года.
Основные средства поверки:
- Генератор сигналов низкочастотный Г3-118 (регистрационный номер в Федеральном информационном фонде 8484-81);
- Радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на руководство по эксплуатации.
приведены в эксплуатационных документах.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ РБ 390142973.001 2003 Сумматор электронный многофункциональный для учета электроэнергии СЭМ 2. Технические условия
