Комплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3), 31926-12

Назначение

Комплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3) (далее по тексту - комплекс iBDLR-#), предназначены для измерения, регистрации и мониторинга температуры (iBDLR-L, iBDLR-T, iBDLR-TE), а также температуры и относительной влажности (iBDLR-3).

Описание

Принцип действия комплексов iBDLR-# основан на преобразовании кодовых сигналов от автономных регистраторов температуры и относительной влажности, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчетных документов.

Основой комплексов измерительных iBDL Ревизор iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3 являются автономные регистраторы DS1922L, DS1922T, DS1922E и DS1923 (далее - регистраторы iBDL), которые обеспечивают измерение и мониторинг температуры (DS1922L, DS1922T, DS1922E), или температуры и относительной влажности (DS1923) окружающей их среды. Электронная схема для всех трех типов регистраторов включает в себя датчик температуры; часы реального времени; узел энергонезависимой памяти; литиевый элемент питания и управляющий микроконтроллер. В состав регистратора DS1923 дополнительно введен датчик влажности и обслуживающий его АЦП. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру и/или влажность окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной в регистраторах, и запись в них новых установочных параметров производится с помощью персонального компьютера по интерфейсу 1-Wire.

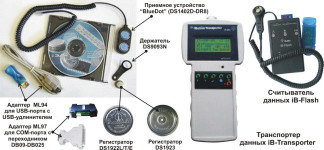

Конструктивно все регистраторы размещены в герметичных миниатюрных корпусах, изготовленных из нержавеющей стали, что позволяет использовать их в агрессивных средах, в условиях механических воздействий и в электромагнитных полях. Корпус регистратора DS1923 имеет специальное отверстие в крышке центральной части футляра. Изнутри отверстие закрыто гидрофобным фильтром, который пропускает воздух, но препятствует попаданию внутрь корпуса регистратора влаги и пыли. Для считывания и передачи на персональный компьютер информации, накопленной в памяти регистраторов iBDL, применяются переносные приборы, поставляемые по отдельному заказу: транспортер данных iB-Transporter и считыватель данных iB-Flash. Транспортер данных iB-Transporter предназначен также для перезапуска регистраторов с новыми установочными параметрами.

Комплексы изготавливаются следующих исполнений: iBDLR-L - для работы с регистраторами DS1922L; iBDLR-T - для работы с регистраторами DS1922^ iBDLR-TЕ -для работы с регистраторами DS1922Е и iBDLR-3 - для работы с регистраторами DS1923.

Обозначение Комплекса iBDLR-# в зависимости от типа используемого в нем регистратора iBDL, типа порта персонального компьютера и наличия в его составе дополнительных приборов для сбора данных выполняется следующим образом:

Комплекс iBDLR -#-#-# ТУ 4211-002-75525306-10

Тип используемых регистраторов: _|

DS1922L..........................L

DS1922Т...........................T

DS1922Е...........................ТЕ

DS1923 ............................3

Тип адаптера:    -

U (ML94 для USB-порта),

С (ML97 для СОМ-порта

Тип переносного сборщика данных:    -

Т (Транспортер данных iB-Transporter);

F (Считыватель данных iB-Flash);

Пробел (прибор не поставляется)

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) комплекса iBDLR-# состоит из двух частей:

-    встроенное ПО регистраторов iBDL;

-    автономное ПО комплекса iBDL_R.

Встроенное ПО в зависимости от типа регистратора подразделяется на части (программы) Thermochron8k (для регистраторов DS1922L, DS1922E, DS1922T) и Hygrochron (для регистраторов DS1923). Встроенное ПО находится в ПЗУ, размещенном в неразборном корпусе регистратора, и не доступно для внешней модификации.

Автономное ПО (программы iBDL_R) реализовано в виде файлов операционной системы и устанавливается на жестком диске персонального компьютера.

Для функционирования средства измерений «Комплекс iBDLR-#» необходимо наличие одной из встроенных частей ПО и автономной части ПО «iBDL_R».

Автономное и встроенное ПО транспортера данных iB-Transporter и считывателя iB-Flash осуществляет только функции копирования и передачи данных без изменения их параметров.

лист № 3 всего листов 8

В регистраторах iBDL предусмотрена возможность использования паролей для защиты от несанкционированного чтения метрологических данных и изменения параметров (режимов) работы самого устройства. Установка паролей осуществляется пользователем на этапе предварительного программирования регистраторов iBDL с помощью программы iBDL_R.

В программе iBDL_R предусмотрена возможность сохранения считанных из памяти регистратора данных с помощью специальных аппаратных средств (адаптер ML94 или ML97), обеспечивающих их кодирование/декодирование в соответствии с алгоритмом SHA-1 (Secure Hash Algorithm 1)

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

-    «A» - для встроенной части ПО (Thermochron8k и Hygrochron). Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

-    «С» - для автономной части ПО (iBDL_R). Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Автономное ПО не влияет на метрологические характеристики регистраторов.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Таблица 2 - Идентификационные данные автономного программного обеспечения

Основные технические характеристики комплексов iBDLR-# приведены в таблице 3. Таблица 3_

Основные технические характеристики Транспортера данных iB-Transporter и считывателя данных iB-Flash приведены в Таблице 3.

Таблица 4 - Основные технические характеристики приборов iB-Transporter и iB-Flash

Рабочие условия эксплуатации регистраторов iBDL:

Температура окружающей среды:

-    для регистратора DS1922L......................... от минус 40 °С до плюс 85 °С;

-    для регистратора DS1922Т .................................от 0 °С до плюс 125 °С;

-    для регистратора DS1922E ........................от плюс 15 °С до плюс 140 °С;

-    для регистратора DS1923 ..........................от минус 20 °С до плюс 85 °С;

Относительная влажность .................................... до 98 % при плюс 25 °С;

Атмосферное давление .............................................. от 86 до 106,7 кПа;

Ускорение при внешних вибрациях ................................. не более 9,8 м/с .

Рабочие условия эксплуатации Транспортера данных iB-Transporter и Считывателя iB-Flash:

-    температура окружающей среды для iB-Transporter. от минус 20 °С до плюс 60 °С;

-    температура окружающей среды для iB-Flash........... от 0 °С до плюс 60 °С;

-    относительная влажность..................................... 80 % при плюс 35 °С;

-    атмосферное давление....................................... от 84 до 106,7 кПа

Рабочие условия эксплуатации вспомогательных аппаратных средств:

-    температура окружающей среды......................... от плюс 10 °С до плюс 35 °С;

-    относительная влажность................................. 80 % при плюс 25 °С;

-    атмосферное давление........................................ от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист (в правом верхнем углу) паспорта на комплексу, а также при помощи наклейки на корпуса приборов iBDLT и iB-Flash.

Комплектность

Комплектность комплекса iBDLR-# приведена в таблице 5: Таблица 5 - Состав комплекса измерительного iBDLR-#

) - по заявке потребителя допускается изменение количества поставляемых

единиц наименования;

**)

- поставляются по дополнительному заказу.

Поверка

осуществляется по методике поверки, приведенной в разделе 3 документа 4211-002-75525306-10 РЭ «Комплексы измерительные iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-3). Руководство по эксплуатации», и утвержденной ГЦИ СИ ФГУП «ВНИИМС», 21.07.2011г.

Основные средства поверки приведены в таблице 6. Таблица 6 - Основные средства поверки: _

Сведения о методиках (методах) измерений: приведены в соответствующем разделе Руководства по эксплуатации на комплексы.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3)

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ 4211-002-75525306-10 Комплекс измерительный iBDL Ревизор (iBDLR-L, iBDLR-T, iBDLR-TE, iBDLR-3). Технические условия.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
