| Номер в госреестре | 31985-12 |
| Наименование СИ | Омметры |
| Обозначение типа СИ | 3000 |
| Изготовитель | "HIOKI E.E. Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 11.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Омметры серии 3000 (модели 3143, 3151, 3157-01, 3540, 3541, RM3542, RM3542-01, 3560, 3554, 3555, 3561, ВТ3562, ВТ3562-01, ВТ3563, ВТ3563-01) предназначены для измерения сопротивления, постоянного напряжения и температуры, а также для измерения сопротивления обмоток трансформаторов и двигателей, реле/выключателей и контактов соединителей, печатных плат, сопротивления малых катушек индуктивности постоянного тока и входного контроля сопротивления.

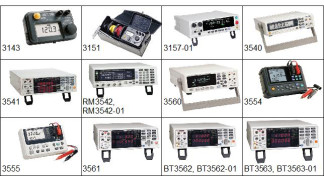

Принцип действия омметров серии 3000 основан на пропускании заданного тока через объект измерения и определения падения напряжения на объекте. Омметры являются компактными приборами, позволяющими проводить измерения малых сопротивлений по четырехпроводной схеме подключения. Приборы обладают высокой разрешающей способностью (до 0,1 мкОм) и быстродействием (до 300 мс). Имеются функции температурной компенсации, хранения в памяти до 30 вариантов установок, защиты от перегрузки. Приборы различаются по габаритным размерам, весу, комплектации и метрологическим характеристикам. Омметры серии 3000 предоставлены на рисунке 1.
3143
3157-01
I
«S3 Ip-? g
4 j * й
О
л O' V- * Ф
О
RM3542, RM 3542-01
3554
О
ВТ3562, ВТ3562-01
О
ВТ3563, ВТ3563-01
3555
3561
| * V |BSj 1 ' яШ | D ОМшПь-л гз. иИДД, ~ в ИП- - - | I |
| а | ■ 0 | а |
Рисунок 1
Идентификационные данные программного обеспечения приведены в таблице 1
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (Идентификационный номер) ПО | Алгоритм вычисления цифрового идентификатора ПО |
| BIN3562 | Setup.exe | v1.00 | md5 |
Функции ПО:
- коммутация с прибором;
- автоматизация измерений;
- визуализация измерений;
- цифровая обработка сигналов;
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок ПО омметра ВТ3563 уровень защиты ПО омметра от непреднамеренных и преднамеренных изменений соответствует уровню «С».
| Значение параметров для моделей | ||||||
| Наименование | 3540 | 3541 | 3560 | 3554 | 3555 | 3561 |
| параметры | R? ипост | R, Т | ипост | R Uпocт, Т | ипост | R5 ипост |
| Диапазон измерений или верхний предел измерения: сопротивление (R) | 30 мОм -30 кОм | 0,1 мОм -110 МОм | 30 мОм -3 кОм | 3 мОм -3 Ом | 300 мОм -30 Ом | 300 мОм -30 Ом |
| постоянное напряжение (Unoci-) температура (0) | 3,5 - 350 мВ | -10 - +99,9 С | 60 В | 60 В -10 - +60 С | 30 В | 20 В |
| Пределы допускаемой абсолютной погрешности: по R | ±(0,001 Ах+ 4 е.д.) | ±(0,007 - 3) % | ±(0,005Ах+ 6 е.д.) | ±(0,01 Ах+ 8 е.д.) | ±(0,012Ах+ 6е.д.) | ±(0,005Ах+ 5 е.д.) |
| по ипост по 0 | ±(0,001 Ах+ 6 е.д.) | ±(0,003Ах+1°С) | ±(0,007Ах+ 8 е.д.) | ±(0,0008Ах+ 6 е.д.) ±1°С | ±(0,015 Ах+ 6е.д.) | ±(0,0001 Ах+ 3 е.д.) |
| Источник питания | Батарея 1,5 В (АА)х4 | 100 - 240 В 50/60 Гц | 100 - 240 В 50/60 Гц | Батарея 1,5 В (АА)х8 | Батарея 1,5 В (АА)х6 | 100 - 240 В 50/60 Гц |
| Потребляемая мощность, ВА | 5 | 30 | 30 | 2 | 1 | 30 |
| Условия применения: диапазон температур окружающего воздуха, С относительная влажность воздуха при 23 °С, не более, % атмосферное давление, кПа (мм рт.ст.) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) |
| Наличие ПО | Да | Да | Да | Да | Да | Да |
| Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 | 10 |
| Г абаритные размеры (высота х ширина х толщина), мм | 61х215х213 | 80х215х295 | 80х215х320 | 55х192х121 | 50х196х130 | 80х215х295 |
| Масса, кг | 0,9 | 2,6 | 2,1 | 0,8 | 0,7 | 2,4 |
| Наименование | 3143 | 3151 | 3157-01 | RM3542/ RM3542-01 | ВТ3562/ ВТ3562-01/ ВТ3563/ ВТ3563-01 |
| Параметры | R | R5 ипост | R | R | ипост |
| Диапазон измерений или верхний предел измерения: R ипост | 20 Ом - 500 Ом | 0,1 - 1150 Ом 1 - 30 В | 1 мОм - 1,8 Ом | 1 мкОм -120 МОм | 3 мОм -3 кОм 60 В (только ВТ3562/ ВТ3562-01) 300 В (только ВТ3563/ ВТ3563-01) |
| Пределы допускаемой погрешности: по R П° ипост | ±(5 - 10) % | ±2,5 % (привед.) ±3 % (привед.) | ±(0,02Ах+4 е.д.) | ±(0,00006Ах+ 12 е.д.) | ±(0,005Ах+5 е.д.) ±(0,0001Ах+3 е.д.) |
| Источник питания | Батарея 1,5 В (АА)х4 | Батарея 1,5 В (АА)х6 | 100 - 120 В 200 - 240 В 50/60 Гц | 100 - 240 В 50/60 Гц | 100 - 240 В 50/60 Гц |
| Потребляемая мощность, ВА | 1,5 | 2,5 | 130 | 30 | 30 |
| Условия применения: диапазон температур окружающего воздуха, С относительная влажность воздуха при 23 °С, не более, % атмосферное давление, кПа (мм рт.ст.) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) | 0 - 40 80 84-106 (630-800) |
| Наличие ПО | Да | Да | Да | Да | Да |
| Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 |
| Г абаритные размеры (высота х ширина х толщина), мм | 98х155х49 | 88х119х164 | 90х320х263 | 88х260х300 | 80х215х295 |
| Масса, кг | 0,38 | 0,8 | 0,9 | 2,9 | 2,4 |
Принятые обозначения: R - измеряемое сопротивление; ипоСт - постоянное напряжение; 0 - температура; е.д.- единица дискретности, Ах - значение измеряемой величины.
Знак утверждения типа наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
Омметр Паспорт
1 шт. 1 экз. 1 экз. 1 экз.
Методика поверки МИ 2202-042-2012 Руководство по эксплуатации
осуществляется по документу МП 2202-0042-2012 «Омметры серии 3000 (модели 3143, 3151, 3157-01, 3540, 3541 RM3542, RM3542-01, 3560, 3554, 3555, 3561, ВТ3562, ВТ3562-01, ВТ3563, ВТ3563-01). Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2012 года.
Основные средства поверки
- катушки электрического сопротивления Р310, Р321, Р331 (госреестр № 1162-58),
- меры электрического сопротивления Р4013 (госреестр № 5084-75), Р4023 (госреестр № 5085-75), Р4033 (госреестр № 5086-75);
- калибратор многофункциональный TRX-IIR (госреестр № 42789-09);
- термостат металлоблочный Fast Cal (госреестр № 20509-06);
- термометр сопротивления платиновый низкотемпературный образцовый ТСПН-4М (госреестр № 11567-88).
Сведения о методиках (методах) измерений приведены в руководствах эксплуатациях на омметры серии 3000 (модели 3143, 3151, 3157-01, 3540, 3541, RM3542, RM3542-01, 3560, 3554, 3555, 3561, ВТ3562, ВТ3562-01, ВТ3563, ВТ3563-01).
Нормативные и технические документы, устанавливающие требования к омметрам серии 3000 (модели 3143, 3151, 3157-01, 3540, 3541, RM3542, RM3542-01, 3560, 3554, 3555, 3561, ВТ3562, ВТ3562-01, ВТ3563, ВТ3563-01)
1 ГОСТ 8.028-86 Государственный первичный и государственная схема для средств измерений электрического сопротивления.
2 ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.
3 ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
4 Техническая документация изготовителя HIOKI E.E. CORPORATION, Япония.
выполнение работ по оценке соответствия промышленной продукции установленным законодательством РФ обязательным требованиям.
