Микроскопы измерительные 176, 32060-15

Назначение

Микроскопы измерительные серии 176 (далее - микроскопы) предназначены для оптического измерения линейных размеров деталей.

Описание

Микроскопы измерительные серии 176 изготавливают следующих модификаций: ТМ, MF-C, MF-D, MF-UC, MF-UD, Hyper MF, Hyper MF-U.

Принцип работы микроскопов основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие окуляра или неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемым на сетчатку глаза при помощи окуляра или на экран прибора при помощи видеокамеры.

Микроскопы измерительные (рис.1) серии 176 состоят из основания, на котором установлены вертикальная колонна и измерительного столика. На колонне подвижно закреплена оптическая система, органы управления настройкой освещения, увеличением, регулировкой яркости. Благодаря наличию системы призм рассматриваемый предмет наблюдается в окуляр в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений. Для измерений по оси Z микроскопы серии 176 (кроме микроскопов TM) могут быть оснащены измерительной шкалой и блоком видеоизмерительным.

Перемещение измерительного столика осуществляется вручную с помощью микрометрических головок (микроскопы ТМ), по направляющим на шариковых опорах вручную (микроскопы MF-C, MF-D, MF-UC, MF-UD) и автоматизировано (микроскопы MF-D, MF-UD, Hyper MF, Hyper MF-U).

Перемещение оптической системы по оси Z осуществляется вручную (микроскопы ТМ, MF-C, MF-D, MF-UC и MF-UD) и автоматизировано (микроскопы MF-D, MF-UD, Hyper MF, Hyper MF-U).

Микроскопы TM оснащены монокулярной оптической трубкой, в зависимости от диапазонов измерений изготавливаются двух типоразмеров.

Микроскопы MF-C могут быть оснащены монокулярной или бинокулярной (тип «Siedentopf») оптической трубкой. В зависимости от диапазонов измерений и наличия измерительной шкалы перемещений вдоль оси Z изготавливаются 10 типоразмеров.

Микроскопы MF-D могут быть оснащены монокулярной или бинокулярной (тип «Siedentopf») оптической трубкой. В зависимости от диапазонов измерений и наличия измерительной шкалы перемещений вдоль оси Z изготавливаются 10 типоразмеров. Микроскопы MF-D отличаются от MF-C наличием USB разъема для ПК.

Микроскопы MF-UD, MF-UC оснащены бинокулярной (тип «Siedentopf») оптической трубкой. Главным отличием от микроскопов MF-C и MF-D является наличие револьверной головки, позволяющей закреплять одновременно до 4-5 объективов. Микроскопы MF-UC отличаются от MF-UD наличием USB разъема для ПК. В зависимости от диапазонов измерений и наличия измерительной шкалы перемещений вдоль оси Z изготавливаются 10 типоразмеров.

Для автоматизированного перемещения измерительного столика микроскопы MF-D, MF-UD снабжены приводами по осям X,Y. Автоматизированные микроскопы MF-D и MF-UD в зависимости от диапазонов измерений изготавливаются трех типоразмеров.

Микроскопы Hyper MF и Hyper MF-U могут быть оснащены как монокулярной или бинокулярной (тип «Siedentopf») оптической трубкой. Изготавливаются одним типоразмером. Главным отличием микроскопов Hyper MF-U от Hyper MF является наличие револьверной головки, позволяющей закреплять одновременно до 4-5 объективов.

(a)

(д)

(е)

(г)

(ж)

h

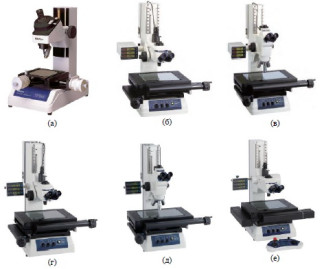

Рисунок 1 - Общий вид микроскопов измерительных серии 176 (а) - ТМ; (б) - MF-C; (в) - MF-UC; (г) - MF-D; (д) - MF-UD; (е) - MF-D Моторизованный; (ж) - MF-UD Моторизованный; (з) - Hyper MF-U

Программное обеспечение

Микроскопы измерительные серии 176 модификаций ТМ, MF-C, MF-D, MF-UC, MF-UD, Hyper MF, Hyper MF-U опционально могут быть оснащены блоком видеоизмерительным для обработки видео изображений.

В зависимости от модификации микроскопы могут иметь в своем составе программное обеспечение QSPAK Vision Unit Edition или Pixel-fox. Программное обеспечение разработано для конкретных измерительных задач и также осуществляет функции управления процессом измерений.

Таблица 1 - Программное обеспечение микроскопов измерительных серии 176

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО. Защита программного обеспечения приборов соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики микроскопов измерительных ТМ, MF-C, MF-D, MF-UC, MF-UD, Hyper MF, Hyper MF-U серии 176

-1-1-1-1-1-1-1-1—х-

* при использовании опционального видеоизмерительного блока и объектива 20 .

** при использовании опционального видеоизмерительного блока и объектива 100х.

Знак утверждения типа

наносится на корпус измерительных микроскопов методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Таблица 4 - Комплектность средств измерений

Поверка

осуществляется в соответствии с документом МП 32060 «Микроскопы измерительные серии 176. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2014 г.

Основные средства поверки:

-    Меры длины концевые плоскопараллельные 1-го класса серии 516 фирмы «Mitutoyo Corporation», Япония (№ ГР 32668-14);

-    Меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

содержатся в документе «Микроскопы измерительные серии 176. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к микроскопам измерительным серии 176

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Техническая документация фирмы Mitutoyo Corporation, Япония.
