Номер в госреестре 32062-14
Наименование СИ Толщиномеры
Обозначение типа СИ 7, 547
Изготовитель "Mitutoyo Corporation", Япония
Год регистрации 2014
Срок свидетельства 03.06.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Толщиномеры серий 7, 547 (далее - толщиномеры) предназначены для измерений толщины изделий из пластика, стекла, дерева, бумаги, резины, металла и т.п.

Описание

Толщиномеры серии 7 состоят из корпуса, арретира, измерительной пятки, на продолжении которой находится измерительная головка. Все толщиномеры имеют круглую шкалу и устанавливаются на ноль путем ее вращения.

Принцип работы толщиномера серии 7 основан на преобразовании линейных перемещений измерительного стержня через рычажно-зубчатую передачу в угловые перемещения стрелки относительно ее шкалы.

Толщиномеры серии 547 состоят из корпуса, арретира, измерительной пятки и оснащены цифровым отсчетным устройством, расположенным на продолжении подвижной измерительной пятки. Цифровое отсчетное устройство, представляет собой жидкокристаллический (ЖК) экран, а также кнопки, с помощью которых осуществляется ряд специальных функций (например, кнопка включения/выключения ЖК экрана (ON/OFF) кнопка предустановки значения ЖК экрана (SET), измерение в предустановленном поле допуска (MODE)). Толщиномеры имеют возможность подключения к компьютеру через интерфейс.

Толщиномеры серии 7 изготавливаются следующих модификаций:

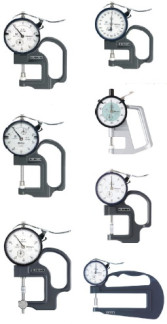

-    7301 (рисунок 1) с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 10 мм;

-    7305 (рисунок 2) с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 20 мм;

-    7313 (рисунок 3) с регулируемым измерительным наконечником;

-    7327 (рисунок 4) с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 1 мм;

-    7331S (рисунок 5) с дисковыми керамическими измерительными наконечниками;

-    7315 (рисунок 6) с ножевидными измерительными наконечниками;

-    7321 (рисунок 7) с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 10 мм;

-    7323 (рисунок 8) с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 20 мм;

-    7360 (рисунок 9) со сферическими измерительными наконечниками.

Толщиномеры серии 547 изготавливаются следующих модификаций:

-    547-360 (рисунок 10) со сферическими измерительными наконечниками, с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,01 мм;

-    547-301 (рисунок 11) с дисковыми керамическими измерительными наконечниками;

-    547-321 (рисунок 12) с дисковыми керамическими наконечниками и большой глубиной измерений;

-    547-313 (рисунок 13) с регулируемым измерительным наконечником;

-    547-315 (рисунок 14) с ножевидным измерительным наконечником;

-    547-401 (рисунок 15) с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,001 мм.

Таблица 1. Технические характеристики толщиномеров

Серия

Модифи

кация

Диапазон

измерений,

мм

Цена деления шкалы или шаг дискретности отсчета, мм

Пределы

допускаемой

абсолютной

погрешности,

мм

Измеритель ное усилие, Н

Максималь

ная

глубина

измерений,

мм

7

7313

от 0 до 10

0,01

± 0,015

< 1,4

30

7327

от 0 до 1

0,001

± 0,005

< 1,5

30

7301

от 0 до 10

0,01

± 0,015

< 1,4

30

7331S

от 0 до 10

0,01

± 0,020

< 1,4

25

7305

от 0 до 20

0,01

± 0,020

< 2,0

30

7315

от 0 до 10

0,01

± 0,015

< 1,4

30

7321

от 0 до 10

0,01

± 0,015

< 1,4

120

7323

от 0 до 20

0,01

± 0,022

< 2,0

120

7360

от 0 до 10

0,01

± 0,015

< 1,4

20

Серия

Модифи

кация

Диапазон

измерений,

мм

Цена деления шкалы или шаг дискретности отсчета, мм

Пределы

допускаемой

абсолютной

погрешности,

мм

Измеритель ное усилие, Н

Максималь

ная

глубина

измерений,

мм

547

547-360

от 0 до 10

0,01

± 0,020*

< 1,5

20

547-301

от 0 до 10

0,01

± 0,020*

< 1,5

30

547-321

от 0 до 10

0,01

± 0,020*

< 1,5

120

547-313

от 0 до 10

0,01

± 0,020*

< 1,5

30

547-315

от 0 до 10

0,01

± 0,020*

< 1,5

30

547-401

от 0 до 12

0,01; 0,001

± 0,003*

< 3,5

21

Примечание: * - без учета шага дискретности отсчета.

Таблица 2. Отклонение от параллельности плоских измерительных поверхностей толщиномеров_

Серия

Диапазон

Отклонение от параллельности плоских

измерений, мм

измерительных поверхностей, мкм

от 0 до 1

< 5

7

от 0 до 10

< 5

от 0 до 20

< 5

547

от 0 до 10

< 10

от 0 до 12

< 3

Диапазон рабочих температур от +15 до +25 °С.

Относительная влажность воздуха не более 80 %.

Знак утверждения типа

Знак утверждения типа наносится на футляр толщиномеров методом наклейки и на титульном листе паспорта типографским методом.

Комплектность

Таблица 3. Комплектность средств измерений_

Наименование

Количество

Толщиномер

1 шт.

Элемент питания (для толщиномеров серии 547)

1 шт.

Футляр

1 шт.

Паспорт

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом МП 32062-14 «Толщиномеры серий 7, 547. Методика поверки», утвержденным ФГУП «ВНИИМС» 22 апреля 2014 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта толщиномеров.

Нормативные и технические документы, устанавливающие требования к толщиномерам серий 7, 547

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Техническая документация фирмы Mitutoyo Corporation, Япония.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 1515
Поверителей 78
Актуальность данных 17.11.2024
