| Номер в госреестре | 32062-20 |
| Наименование СИ | Толщиномеры |
| Обозначение типа СИ | 7, 547 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры серий 7, 547 (далее - толщиномеры) предназначены для измерений толщины листовых материалов.
Описание средства измерений.
Принцип действия основан на измерении величины вертикального перемещения измерительного стержня при измерении толщины листового материала, помещенного между поверхностями измерительных пяток. Величину перемещения считывают на отсчетном устройстве.
Толщиномеры серии 7 состоят из корпуса, арретира, измерительной пятки, на продолжении которой находится измерительная головка. Все толщиномеры имеют круглую шкалу и устанавливаются на ноль путем ее вращения.
Толщиномеры серии 547 состоят из корпуса, арретира, измерительной пятки и оснащены цифровым отсчетным устройством, расположенным на продолжении подвижной измерительной пятки. Цифровое отсчетное устройство, представляет собой жидкокристаллический (ЖК) экран, а также кнопки, с помощью которых осуществляется ряд специальных функций (например, кнопка включения/выключения ЖК экрана (ON/OFF) кнопка предустановки значения ЖК экрана (SET), измерение в предустановленном поле допуска (MODE)).
Толщиномеры серии 7 изготавливаются следующих модификаций:

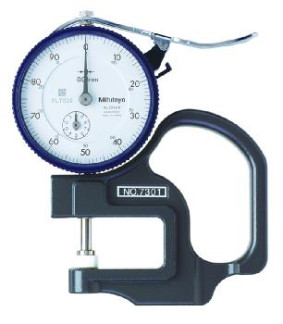

- 7301, 7305, 7327, 7331S - с плоскими керамическими измерительными наконечниками, отличаются между собой формой скобы и диапазонами измерений (рисунок 1, 2, 4, 5);
- 7313 - с регулируемым измерительным наконечником (рисунок 3);
- 7315 - с ножевидными измерительными наконечниками (рисунок 6);
- 7321 - с плоскими керамическими измерительными наконечниками, с большой глубиной измерений (рисунок 7);
- 7323 - с плоскими керамическими измерительными наконечниками, с большой глубиной измерений (рисунок 8);
- 7360 (рисунок 9) со сферическими измерительными наконечниками.
Толщиномеры серии 547 изготавливаются следующих модификаций:
- 547-360 - со сферическими измерительными наконечниками (рисунок 10);
- 547-301 - с плоскими керамическими измерительными наконечниками (рисунок 11);
- 547-321 - с плоскими керамическими наконечниками и большой глубиной измерений (рисунок 12);
- 547-313 - с регулируемым измерительным наконечником (рисунок 13);
- 547-315 - с ножевидными измерительными наконечниками (рисунок 14);
- 547-401 - с измерительным наконечником из карбида (рисунок 15).
отсутствует.
Таблица 1 - Метрологические характеристики толщиномеров
| Серия | Модифи кация | Диапазон измерений, Описание | Цена деления шкалы (дискретность отсчета), мм | Пределы допускаемой абсолютной погрешности, мм | Измеритель ное усилие, Н, не более |
| 7 | 7313 | от 0 до 10 | 0,01 | ±0,015 | 1,4 |
| 7327 | от 0 до 1 | 0,001 | ±0,005 | 1,5 | |
| 7301 | от 0 до 10 | 0,01 | ±0,015 | 1,4 | |
| 7331S | от 0 до 10 | 0,01 | ±0,020 | 1,4 | |
| 7305 | от 0 до 20 | 0,01 | ±0,020 | 2,0 | |
| 7315 | от 0 до 10 | 0,01 | ±0,015 | 1,4 | |
| 7321 | от 0 до 10 | 0,01 | ±0,015 | 1,4 | |
| 7323 | от 0 до 20 | 0,01 | ±0,022 | 2,0 | |
| 7360 | от 0 до 10 | 0,01 | ±0,015 | 1,4 | |
| 547 | 547-360 | от 0 до 10 | 0,01 | ±0,020* | 1,5 |
| 547-301 | от 0 до 10 | 0,01 | ±0,020* | 1,5 | |
| 547-321 | от 0 до 10 | 0,01 | ±0,020* | 1,5 | |
| 547-313 | от 0 до 10 | 0,01 | ±0,020* | 1,5 | |
| 547-315 | от 0 до 10 | 0,01 | ±0,020* | 1,5 | |
| 547-401 | от 0 до 12 | 0,01; 0,001 | ±0,005* | 3,5 | |
| Примечание: * - без учета дискретности отсчета | |||||
Таблица 2 - Отклонение от параллельности плоских измерительных поверхностей толщиномеров, а также максимальная глубина измерений_
| Серия | Модификация | Диапазон измерений, мм | Отклонение от параллельности плоских измерительных поверхностей, мкм, не более | Максимальная глубина измерений, мм |
| 7 | 7313 | от 0 до 10 | 5 | 30 |
| 7327 | от 0 до 1 | 5 | 30 | |
| 7301 | от 0 до 10 | 5 | 30 | |
| 7331S | от 0 до 10 | 5 | 25 | |
| 7305 | от 0 до 20 | 5 | 30 | |
| 7315 | от 0 до 10 | - | 30 | |
| 7321 | от 0 до 10 | 5 | 120 | |
| 7323 | от 0 до 20 | 5 | 120 | |
| 7360 | от 0 до 10 | - | 20 | |
| 547 | 547-360 | от 0 до 10 | - | 20 |
| 547-301 | от 0 до 10 | 10 | 30 | |
| 547-321 | от 0 до 10 | 10 | 120 | |
| 547-313 | от 0 до 10 | 10 | 30 | |
| 547-315 | от 0 до 10 | 10 | 30 | |
| 547-401 | от 0 до 12 | 5 | 21 |
Таблица 3 - Габаритные размеры и масса
| Серия | Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 7 | 7313 | 85 | 25 | 129 | 0,215 |
| 7327 | 85 | 25 | 115 | 0,230 | |
| 7301 | 85 | 25 | 133 | 0,205 | |
| 7331S | 95 | 26 | 119 | 0,140 | |
| 7305 | 85 | 25 | 133 | 0,220 | |
| 7315 | 85 | 25 | 130 | 0,220 | |
| 7321 | 175 | 25 | 141 | 0,355 | |
| 7323 | 175 | 25 | 141 | 0,355 | |
| 7360 | 85 | 25 | 116 | 0,230 | |
| 547 | 547-360 | 85 | 36 | 121 | 0,240 |
| 547-301 | 85 | 36 | 121 | 0,255 | |
| 547-321 | 175 | 36 | 147 | 0,425 | |
| 547-313 | 85 | 36 | 135 | 0,275 | |
| 547-315 | 85 | 36 | 135 | 0,270 | |
| 547-401 | 90 | 38 | 132 | 0,290 | |
Таблица 4 - Условия эксплуатации и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +15 до +25 70 |
| Средний срок службы, лет | 3 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Толщиномер | - | 1 шт. |
| Элемент питания (для толщиномеров серии 547) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт (в зависимости от серии толщиномера) | ТИ.007.00 ПС | 1 экз. |
| ТЦ.547.00 ПС | 1 экз. | |
| Методика поверки | МП 203-1-2020 | 1 экз. |
осуществляется по документу МП 203-1-2020 «Толщиномеры серий 7, 547. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 февраля 2020 г.
Основное средство поверки:
- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г. Техническая документация Mitutoyo Corporation, Япония
