| Номер в госреестре | 32063-16 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | ВК1700 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Автоматика-ВК" (ООО "НПП "Автоматика-ВК"), г. Уфа |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ВК1700 предназначены для автоматического дистанционного непрерывного измерения уровня жидкости в технологическом аппарате.
Принцип действия уровнемеров заключается в измерении времени прохождения ультразвуковой волны в металлическом стержне расстояния от пьезорезонансного преобразователя до поплавка.
Уровнемеры состоят из преобразователя первичного и преобразователя вторичного. Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых и контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.
Уровнемеры изготавливается в пяти исполнениях: одноканальный, двухуровневый (межфазовый), двухканальный, четырехканальный и восьмиканальный.

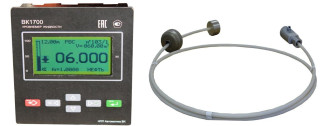

Общий вид уровнемеров представлен на рисунке 1.
На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя при креплении на DIN-рейку.
На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя при креплении в щит.
Используемое в уровнемерах программное обеспечение является встроенным. Программное обеспечение проводит ряд проверок после включения питания, а также осуществляет циклическую проверку целостности конфигурационных данных во время работы уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с данным заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения уровнемеров ВК1700 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |||
| Одноканальный, двухканальный | Двухуровневый (межфазовый) | Четырехканаль ный | Восьмиканаль ный | |
| Идентификационное наименование ПО | ur1 v9 9 (new_SHIT).hex | ur1MF v9 10 (new_SHIT).hex | ur4 v8 1 (new DIN1).hex | ur8 v11 1 (new 16MHz). hex |
| Номер версии | 9.9 | 9.10 | 8.1 | 11.1 |
| Цифровой идентификатор ПО | 0x0E95 | 0x704A | 0xD1CA | 0x0AD4 |
Таблица 2
| Наименование характеристики | Значение |
| Измеряемая среда | вода, нефть, нефтепродукт |
| Диапазон измерений уровня, м | от 0,1 до 16,0 |
| Диапазон измерений уровня границы раздела двух сред, м | от 0,5 до 16,0 |
| Цена деления, мм | 1 |
| Пределы основной допускаемой абсолютной погрешности измерений уровня, мм | ±5 |
| Температура окружающей среды, °С: - для первичного преобразователя - для вторичного преобразователя | от -55 до +55 от 0 до +50 |
| Число каналов измерений | до 8 |
| Напряжение питания постоянного тока, В | 24±10% |
| Потребляемая мощность, Вт, не более | 30 |
| Габаритные размеры, мм, не более - первичного преобразователя - вторичного преобразователя | 144х144х17670 149х164х60 |
| Масса, кг, не более - первичного преобразователя - вторичного преобразователя | 9,3 1,1 |
| Срок службы, лет, не менее | 14 |
наносится на корпус уровнемеров ВК1700 методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров ВК1700 приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, |
| Преобразователь первичный | А528.07.01.00.000 | 1 шт. |
| Преобразователь вторичный | А528.07.02.00.000 | 1 шт. |
| Блок питания | MDR-20-24 (DR-4524) | 1 шт. |
| Паспорт | А528.07.0.00.000ПС | 1 экз. |
| Руководство по эксплуатации | А528.07.0.00.000РЭ | 1 экз. |
| Методика поверки | МП 0477-7-2016 | 1 экз. |
осуществляется по документу МП 0477-7-2016 «ГСИ. Уровнемеры ВК1700. Методика поверки», утвержденному ФГУП «ВНИИР» 09.09.2016 г.
Основное поверочное оборудование:
- рабочий эталон единицы уровня жидкости 2 разряда в диапазоне значений от 0 до 17 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера и в паспорт уровнемера.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
| Зарегистрировано поверок | 522 |
| Поверителей | 9 |
| Актуальность данных | 22.11.2024 |
