| Номер в госреестре | 32081-12 |
| Наименование СИ | Счетчики газа камерные |
| Обозначение типа СИ | DC |
| Изготовитель | Компания "Shinagawa Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 28.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа камерные DC (модели DC-1, DC-2, DC-5), далее - счетчики, предназначены для измерений объема природного газа, пропана, бутана, их смеси и других газов.
Принцип действия счетчиков газа DC (модели DC-1, DC-2, DC-5) основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение диафрагм, находящихся внутри счетчика и образующих измерительные камеры. Г аз, последовательно проходя через камеры, приводит в движение диафрагмы. С помощью кривошипношатунного механизма оно преобразуется во вращательное и передается на отсчетное устройство для фиксации значений объема газа.
Конструктивно счетчики представляют собой герметичный корпус, в который встроены непроницаемые для газа диафрагмы, изготовленные из технической пластмассы (PBT). Отсчетное устройство комбинированное - роликового и часового типа. Один оборот стрелки часового индикатора соответствует 10 единицам младшего разряда роликового индикатора. При измерении объема агрессивных газов счетчики выполняются из антикоррозийных материалов.
Счетчики выпускаются в двух исполнениях: “А” - для неагрессивных газов и “С” -для агрессивных газов.
Все счетчики имеют встроенный канал индикации температуры газа. Кроме того в корпусе счетчика имеются места для подключения внешних измерителей температуры (термометры стеклянные жидкостные рабочие) и давления газа (манометры дифференциальные показывающие), внесенные в Госреестр средств измерений РФ.
Счетчики исполнения “С” комплектуются U-образным водяным манометром с верхним пределом измерений 1,8 кПа и пределами допускаемой абсолютной погрешности при измерении разности давлений ± 20 Па. Дополнительно счетчики комплектуются низкочастотным датчиком импульсов для дистанционного съема показаний (по заказу).
Счетчики газа DC не имеют ни встроенного, ни внешнего программного обеспечения.

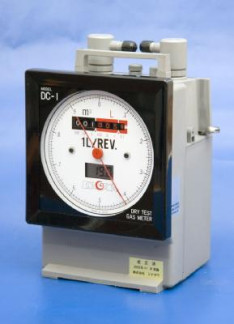

Внешний вид счетчиков показан на рисунке 1.
Основные метрологические и технические характеристики счетчиков представлены в таблице 1.
Таблица 1
| Наименование параметра | Значение параметра для модели | ||
| Модель счетчика | мод. DC-1 | мод. DC-2 | мод. DC-5 |
| Максимальный расход Омакс, м3/ч | 1,1 | 2,0 | 5,0 |
| Минимальный расход Qмин, м3/ч | 0,01 | ||
| Потеря давления при Qмакс, не более, Па | 300 | ||
| Пределы допускаемой относительной погрешности при измерении объема газа, % | ±1 | ||
| Циклический объем, м3 | 0,0007 | 0,0012 | |
| Наибольшее избыточное рабочее давление газа, кПа | 10 | ||
| Диапазон температуры окружающей среды, 0С | от 5 до 50 | ||
| Относительная влажность окружающего воздуха, % | до 95 % при t=35 0С | ||
| Диапазон температуры рабочей среды, 0С | от 10 до 50 | ||
| Номинальный диаметр штуцеров, мм | 9 | 13 | 19 |
| Емкость счетного механизма, м3 | 999,9999 | 9999,999 | |
| Цена деления наименьшего разряда (индикатора часового типа), м3 | 0,00001 | 0,0001 | |
| Г абаритные размеры (высота, ширина, длина), мм | 258; 174;150 | 309; 199; 176 | |
| Масса, кг | 2,8 | 4,2 | |
| Средняя наработка счетчика до отказа, ч | 30000 | ||
| Средний срок службы, лет | 10 | ||
Знак утверждения тип
Знак утверждения типа наносят на боковую поверхность счетчиков и на титульный лист эксплуатационной документации.
1 Счетчик газа камерный DC 1 шт.;
2 Заглушка 2 шт.;
3 Руководство по эксплуатации 1 шт.;
4 Методика поверки МП-2550-0190-2011 1 экз.; По отдельному заказу:
комплект принадлежностей (термометр, манометр, трубки соединительные и др.) 1 шт.
осуществляется по МП-2550-0190-2011 «Счетчики газа камерные DC. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16.12.2011 г.
Основное средство поверки: установка расходомерная поверочная газовая типа УЭРГ-100, пределы допускаемой относительной погрешности ± 0,1 %.
Методика прямых измерений изложена в руководстве по эксплуатации «Счетчики газа камерные DC».
Нормативные и технические документы, устанавливающие требования к счетчикам газа камерным DC
1 ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов»;
2 Техническая документация компании «Shinagawa Corporation», Япония.
выполнение работ по оценке соответствия промышленной продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
