| Номер в госреестре | 32099-12 |
| Наименование СИ | Спектрометры |
| Обозначение типа СИ | Senterra 532, Senterra 785, Senterra L |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры Senterra 532, Senterra 785, Senterra L (далее по тексту - спектрометры Senterra) предназначены для измерения волновых чисел в оптических спектрах рассеяния микрообъектов в ближнем ИК и видимом диапазоне, определения концентрации различных органических и неорганических веществ в порошкообразной и твёрдой фазе, анализа продуктов нефтехимического производства, органического синтеза, фармацевтических препаратов и субстанций, продуктов питания, а так же для изучения полупроводниковых материалов, сканирования дефектов поверхности образцов и т.п.
Спектрометры Senterra 532, Senterra 785, Senterra L представляют собой стационарные автоматизированные приборы, принцип действия которых основан на методе эмиссионного оптического спектрального анализа.
Спектрометр Senterra объединяет в себе мультилазерный Рамановский спектрометр и конфокальный микроскоп. Рамановский спектрометр предназначен для анализа и регистрации спектрального состава эмиссионного потока излучения. Конфокальный микроскоп предназначен для наблюдения микрообъектов.
Спектрометры Senterra имеют защитный кожух предотвращающий выход лазерного излучения из спектрометра во время измерений и обеспечивающий легкий доступ к отсеку с образцом.
Спектрометры выпускаются в 3-х модификациях (Senterra 532, Senterra 785, Senterra L), отличающихся спектральным диапазоном измерений, мощностью излучения и количеством возбуждающих лазеров и их длиной волны. Полностью конфокальная система способна приспосабливаться к различным возбуждающим длинам волн, при этом обеспечивая максимально возможное пространственное разрешение. Так как спектрометры Senterra базируются на оптическом микроскопе серии OLYMPUS BX, доступны все необходимые инструменты для визуализации и характеризации образца. Большие образцы могут быть проанализированы с помощью встроенного волоконно-оптического датчика.
Проба устанавливается на предметный столик между источником лазерного излучения и детектором. При падении лазерного излучения на образец происходит возбуждение комбинационного рассеяния света. Дифракционные решётки выделяют спектральную полосу, которая регистрируется с помощью детектора. Спектральный состав излучения характеризует химический состав пробы.

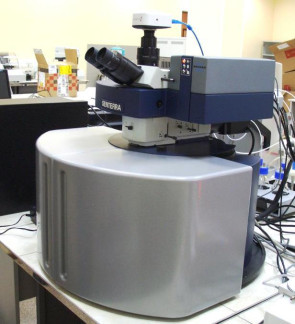

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей, комплектуются библиотеками спектров веществ.
В спектрометре предусмотрена процедура непрерывной калибровки по шкале длин волн, в качестве средства калибровки используется неоновая лампа с постоянными спектральными характеристиками. Используемая технология автоматически калибрует систему, обеспечивая точность по длине волны не хуже 0,1 см-1.
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 6.5 и 7.0, данное программное обеспечение имеет уровень защиты C, согласно МИ 3286-2010. Также в ПО входит приложение OPUS Validation Program (OVP) - прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления и обработки данных | OPUS™ | 6.5 | D32177E3 (по файлу opus.exe) | CRC32 |
| OPUS™ | 7.0 | A50EAC07 (по файлу opus.exe) | CRC32 |
Метрологические и технические характеристики спектрометров Senterra 532, Senterra 785, Senterra L представлены в таблице 2 Таблица 2
| Наименование характеристик | Значение характеристик | ||
| Senterra 532 | Senterra 785 | Senterra L | |
| Длина волны возбуждающего лазера, нм | 532 | 785 | 532, 785 |
| Спектральный диапазон, см-1 (мкм) | 50-4400 (2,273-200) | 50-3500 (2,857-200) | 50-4400 (2,273-200) |
| Длина волны возбуждающего лазера, нм; спектральный диапазон, см-1 (мкм), дополнительное дооснаще-ние. | 830; 90-3000 (111633; 50-3500 (200488; 90-4400 (1111064; 70-3500 (143- | 3,333) 2.857) 2,273) 2.857) | |
| Спектральное разрешение, см-1, не хуже | 4,5 | ||
| Пространственное разрешение, мкм | 1 | ||
| Конфокальное разрешение глубина, мкм | 2 | ||
| Предел допускаемого значения среднеквадратического отклонения, см-1 | 0,1 | ||
| Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел в диапазонах: - по образцу из полистирола (4500 -500) см-1, не более | ± 1 | ||
| Фокусное расстояние, мм | 200 | ||
| Напряжение питания переменного тока, В | 220 (+10/-15 %) | ||
| Потребляемая мощность, Вт | 300 | ||
| Г абаритные размеры: - диаметр, не более, мм - высота, не более мм | 88 О О | ||
| Масса, кг, не более | 56 | ||
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более | 18-35 70 | ||
| Условия транспортировки: температура окружающего воздуха, °С | От минус 20 до плюс 40 | ||
| Срок службы, не менее, лет | 7 | ||
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Комплектность средств измерений
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
• Спектрометр Senterra
• Компьютер
• Принтер
• Соединительные кабели
• Программное обеспечение OPUS™
• Руководство по эксплуатации (на русском языке)
• Описание программного обеспечения (на русском языке)
• Методика поверки МП 53.Д4-11
• Запасные части
Дополнительное оборудование, поставляемое по заказу:
• Устройство автоматического удаления флуоресценции для лазера 785 нм
• Лазер (532 нм, 785 нм, 830 нм, 633 нм, 488 нм, 1064 нм)
• Дифракционная решётка
• Оптоволоконный датчик для больших и удалённых образцов
• Оборудование для атомно-силового анализа
• Моторизованный предметный столик
• Поляризаторы
• Объективы
• Библиотеки спектров
осуществляется по документу «Спектрометры Senterra 532, Senterra 785, Senterra L. Методика поверки. МП 53. Д4-11», утверждённому ГЦИ СИ ФГУП «ВНИИОФИ» 31 октября 2011 г.
Основные средства поверки:
Образец пленки полистирола из комплекта поставки толщиной 0,025-2,5 мм по ГОСТ 20282-86.
Сведения о методах измерений приведены в Руководстве по эксплуатации «Спектрометры Senterra 532, Senterra 785, Senterra L», раздел 4 «Эксплуатация».
Нормативные и технические документы, устанавливающие требования к спектрометрам Senterra 532, Senterra 785, Senterra L
Техническая документация фирмы «Bruker Optik GmbH»», Германия.
Cпектрометры Senterra 532, Senterra 785, Senterra L могут применяться для выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; для осуществления мероприятий государственного контроля (надзора).
