Трансформаторы тока измерительные эталонные NCD, NCO, 32118-12

Для измерений дифференциальным методом погрешностей коэффициента преобразования трансформаторов тока, для поверки (калибровки) и испытания измерительных трансформаторов тока.

Документы

Описание типа

Карточка СИ

Номер в госреестре	32118-12
Наименование СИ	Трансформаторы тока измерительные эталонные
Обозначение типа СИ	NCD, NCO
Изготовитель	"EPRO Gallspach GmbH", Австрия
Год регистрации	2012
Срок свидетельства	09.07.2017
МПИ (интервал между поверками)	5 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Трансформаторы тока измерительные эталонные NCD, NCO (далее по тексту -трансформаторы тока) предназначены для измерений дифференциальным методом погрешностей коэффициента преобразования трансформаторов тока.

Описание

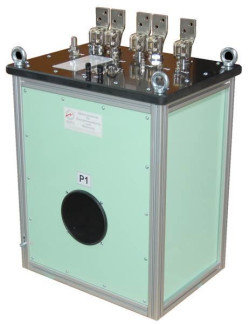

Трансформаторы тока измерительные эталонные NCD, NCO представляют собой однофазные электромагнитные аппараты, принцип действия которых основан на использовании явления электромагнитной индукции для преобразования тока при помощи обмоток с различными числами витков, размещенных на одном магнитопроводе. Трансформаторы создают ряд коэффициентов преобразования тока с очень высокой точностью.

Конструктивно трансформаторы тока выполнены в виде герметичной конструкции. Обозначение трансформаторов при заказе включает буквенную (модификация) и цифровую (номинальный ток) части, например, NCD 20000d (символ «d» обозначает возможность работы с дополнительной первичной обмоткой). Трансформаторы тока, изготовленные для использования в передвижных поверочных лабораториях, дополнительно маркируются индексом «mo».

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока измерительных эталонных NCD, NCO представлены в таблице 1

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока измерительных эталонных NCD, NCO_

Характеристика	Значение
Характеристика	NCD	NCO
Номинальный первичный ток, кА	от 0,001 до 30	от 0,001 до 4
Номинальный вторичный ток, А	от 1 до 5	от 1 до 5
Рабочий диапазон (в процентах от номинального вторичного тока)	от 1 до 200	от 1 до 200
Номинальная вторичная нагрузка, В-А	от 0 до 5	от 0 до 40

Характеристика	Значение
Характеристика	NCD	NCO
Максимальное рабочее напряжение, кВ	3	100
Пределы допускаемой погрешности
- токовой, %	± 0,005	± 0,005
- угловой, '	± 0,5	± 0,5
Номинальная частота, Гц	50; 60
Вид изоляции	сухая	масло
Г абаритные размеры	1000x500x1000	670x670x1200
(длина х ширина х высота), мм
Масса, кг, не более	300	400
Условия эксплуатации:
- температура окружающего воздуха, °С:
для стационарного исполнения	от 15 до 25
для мобильного исполнения	от минус 5 до 40
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106

Примечание - В таблице приведены типовые значения характеристик. По заявке потребителя допускается изготавливать трансформаторы с другими значениями номинального тока, рабочими диапазонами вторичного тока и пределами допускаемой погрешности.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации и способом наклейки на основание трансформатора (рядом с маркировочной таблицей).

Комплектность

В комплект поставки входят:

- трансформатор тока 1 шт.

- комплект измерительных принадлежностей 1 шт.

- упаковка 1 шт.

- паспорт 1 экз.

Поверка

осуществляется методами и в соответствии с требованиями ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока NCD, NCO указаны в документе «Трансформаторы тока измерительные эталонные NCD, NCO. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам тока измерительным эталонным NCD, NCO

ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

ГОСТ 23624-2001 «ГСИ. Трансформаторы тока измерительные лабораторные. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
