| Номер в госреестре | 32122-13 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | Xentaur модификаций XPDM |
| Изготовитель | "Xentaur Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 23.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT предназначены для измерений температуры точки росы в различных газах, включая природный и газовых смесях.
В анализаторах влажности Xentaur модификаций XPDM, XDT, LPDT, HDT используется сорбционно-емкостной принцип действия, основанный на поглощении содержащейся в газе влаги датчиком, выполненным по тонкопленочной технологии из пористого оксида алюминия А120з, покрытого сверху золотой пленкой.
Равномерная пористая структура сенсора обеспечивает большую устойчивость к повреждающим воздействиям и стабильность эксплуатационных характеристик.
Прибор имеет встроенный микропроцессорный контроллер и представляет результаты измерений влажности в единицах температуры точки росы, оС, либо позволяет их перевод, для справки, в единицы абсолютной влажности (ppm (об. долях млн-1)), либо в г/м3, а также обеспечивает простую процедуру коррекции калибровочной кривой. Контроллер формирует стандартные выходные аналоговые сигналы, подаваемые на внешние регистрирующие приборы, а также интерфейс RS232, HART.
Анализатор влажности Xentaur модификаций XPDM имеет портативное конструктивное исполнение проточного типа с автономным источником питания. Прибор имеет малые размеры и массу, автоматическую проверку диапазона и отличается простотой управления. Чтобы достичь минимального времени отклика, в анализаторе реализована система хранения датчика в сухом состоянии посредством его периодического помещения в камеру с осушителем.
Анализатор влажности Xentaur модификации XDT может иметь четыре варианта исполнения блока электроники: бескорпусная электронная плата (OEM); блок, встраиваемый в стойку (DIN); влагопылезащищенный корпус для настенного монтажа (NEMA) и блок во взрывонепроницаемой оболочке (EXD). Каждый из них имеет встроенный жидкокристаллический дисплей, а блок, встраиваемый в стойку, располагает клавишами функционального управления. Преобразователь влажности имеет конструкцию погружного типа, обеспечивающую установку либо непосредственно в технологическом трубопроводе, либо в специальной рабочей камере и соединен с электронным блоком при помощи кабеля.
Миниатюрный анализатор влажности Xentaur модификации LPDT конструктивно объединяет преобразователь, встраиваемый непосредственно в технологический трубопровод и электронный блок. На лицевой панели прибора помимо встроенного дисплея расположены три кнопки управления.
В качестве основного сенсора в анализаторах влажности Xentaur модификаций XPDM, XDT, LPDT применяется любой из XTR-65, XTR-100.
Анализатор влажности Xentaur модификации HDT предназначен для непосредственной установки в различных технологических установках и системах. Преобразователь погружного типа объединен с электронным блоком, имеющим прочный корпус из нержавеющей стали. Прибор может работать в широком температурном диапазоне. В качестве основного сенсора применяется любой из XTR-65, XTR-100, XTR-60, или, используемый для измерений влаги в непроводящих жидкостях XTR-LQ. Последний также поверяется в газовой среде. Сенсор XTR-60 выдерживает полное погружение в воду без изменения характеристик после просушивания.
Анализаторы влажности Xentaur модификаций XPDM, XDT, изготовленные во взрывозащищенном исполнении и имеющие соответствующую маркировку, могут применяться во взрывоопасных зонах, требующих маркировки по взрывозащите ExiaIICT4 (модификация
XPDM), 1Exd[ia]IIBT6/H2 или [Exia]IIC (модификация XDT), 0ExiaIICT6 (сенсоры XTR-65, XTR-100).

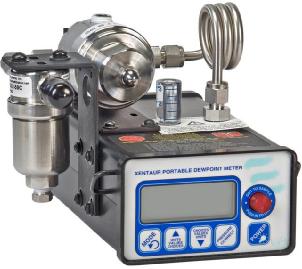

Внешний вид преобразователей влажности приведен на рисунке 1.
Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT имеют встроенное программное обеспечение (программы “Xentaur firmware” для модификаций XPDM, XDT, LPDT, HDT, записанные в ППЗУ микроконтроллера анализаторов).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения влажности газов, перевода результатов измерений влажности в различные единицы.
ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений влажности и температуры, а также их подготовки к считыванию внешним персональным компьютером.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Наименование встроенного ПО: для модификации XPDM “XPDM Software”: | Xentaur firmware | 5.2.2 | 691F97 | CRC32 |
| для модификации XDT “DT Software”: | Xentaur firmware | 5.2 | 68E1D6 | CRC32 |
| для модификации LPDT “DT Software”: | Xentaur firmware | 5.2 | 68E1D6 | CRC32 |
| для модификации HDT “HDT Software”: | Xentaur firmware | 3.3 | 63F7B | CRC32 |
| Примечание - номер версии Г | О должен быть не ниже указанного в таблице. | |||
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Основные метрологические и технические характеристики анализаторов влажности Xentaur модификаций XPDM, XDT, LPDT, HDT.
| Параметр | Значение | |||
| XPDM | XDT | LPDT | HDT | |
| Диапазон измерений температуры о/-ч точки росы, С сенсор XTR-65 сенсор XTR-100 сенсор XTR-60 сенсор XTR-LQ (диапазон выборочный, но в указанных пределах) | - | от минус от минус | 65 до +20 80 до +20 | от минус 65 до +30 от минус 80 до +30 |
| Пределы допускаемого значения абсо- о/~ч лютной погрешности, С | ± 2 | |||
| Диапазон показаний температуры точки росы, С сенсор XTR-100 | от минус | 00 до +20 | ||
| Параметр | Значение | |||
| XPDM | XDT | LPDT | HDT | |
| сенсор XTR-LQ (диапазон выборочный, но в указанных пределах) | - | - | - | от минус 100 до +30 |
| Выходной сигнал: | 4 - 20 мА RS-232 (доп. комплектация) | 4 - 20 мА, 0-1/10В RS-232 (доп. комплектация) | 4 - 20 мА RS-232 (двунаправлен ный) | 4 - 20 мА HART |
| Г абаритные размеры, мм, не более датчик: диаметр длина | - | 35 80 | - | - |
| электронный блок: длина | 190 | 90 (NEMA) 75 (DIN) 165 (EXD) 50 (OEM) | 110 | 140 |
| ширина | 160 | 120 (NEMA) 145 (DIN) 220 (EXD) 108 (OEM) | 050 | 045 |
| высота | 135 | 160 (NEMA) 70 (DIN) 190 (EXD) 130 (OEM) | ||
| Масса, кг, не более датчик электронный блок | 3 4,5 (с системой пробо-подготовки) | 0,13 1,0 (NEMA) 0,7 (DIN) 2,2 (EXD) 0,3 (OEM) | 0,25 | 0,15 |
| Максимальная длина соединительного кабеля, м | - | 900 | 1500 | 1500 |
| Напряжение питания, В | 9 | 100.240 В, 50 Гц 15.30 В (опция) | 10 . 33 | 5 2 00 |
| Потребляемая мощность, Вт | 1,0 | |||
| Срок службы, лет | 10 | |||
| Средняя наработка на отказ, ч | 25000 | |||
| Максимальное рабочее давление, МПа | 0,7 34 (доп. комплектация) | 3,4 34 (доп. комплектация) | ||
| Максимальная скорость газового потока: при давлении до 0,1 МПа, м/с при давлении выше 0,1 МПа, л/мин | 20 | 100 от 5 до 20 | 100 | 100 от 5 до 20 |
| Температура анализируемого газа, °C | от минус 30 до +50 | от 0 до +85 | ||
| Условия эксплуатации: | ||||
| Параметр | Значение | ||
| XPDM | XDT | LPDT HDT | |
| диапазон температуры окружающего воздуха, °C датчик электронный блок диапазон атмосферного давления, кПа относительная влажность, не более, % | от минус 30 до +50 от минус 10 до 50 | от минус 30 до +50 от минус 10 до 50 от 84 д 8 | от минус 10 до 70 о 104,7 0 |
Знак утверждения типа наносится типографическим способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.
Комплект поставки анализаторов влажности Xentaur модификаций XPDM, XDT, LPDT, HDT e определяется заказом и отражается в спецификации.
Основной комплект включает:
- анализатор влажности Xentaur;
- руководство по эксплуатации;
- методика поверки МП-242-1488-2013.
осуществляется по документу МП-242-1488-2013 «Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.01.2013 г.
Основные средства поверки:
- эталонные генераторы влажности "Полюс-1", диапазон воспроизведения температуры точки росы минус 79 ... + 20 оС, абсолютная погрешность ± 0,1 оС. Комплекс гигрометрической аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
- эталонные генераторы влажности "Родник-2", диапазон воспроизведения температуры точки росы минус 20 ... + 54 оС, абсолютная погрешность ± 0,1 оС, диапазон воспроизведения относительной влажности 1 ... 99 %, абсолютная погрешность ± 0,5 %. Комплекс гигрометри-ческой аппаратуры, входящий в состав Государственного вторичного эталона единиц влажности ГВЭТ151-1-10.
Методика измерений приведена в документе «Анализаторы влажности Xentaur модификаций XPDM, XDT, LPDT, HDT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Анализаторам влажности Xentaur модификаций XPDM, XDT, LPDT, HDT
1 ГОСТ 8.547-09 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
2 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
3 Техническая документация фирмы «Xentaur Corporation», США.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 300 |
| Поверителей | 13 |
| Актуальность данных | 17.09.2024 |
