| Номер в госреестре | 32125-15 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТеРосс-ТМ |
| Изготовитель | ООО "Техно-Терм", г.Раменское |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ТеРосс-ТМ (в дальнейшем - теплосчетчики) предназначены для измерения объёма, массы, объёмного и массового расхода, количества теплоты (тепловой энергии) теплоносителя на узлах коммерческого учета тепловой энергии и расхода теплоносителя на источниках и у потребителей тепловой энергии, пунктах коммерческого учета водоснабжения и сброса сточных вод, системах сбора данных, контроля и регулирования технологических процессов на жидких средах.
Принцип работы теплосчетчиков состоит в измерении объемного расхода, температуры и давления теплоносителя в трубопроводах и последующем вычислении тепловой энергии (количества теплоты) и массы теплоносителя.
По основным параметрам и техническим характеристикам теплосчетчики соответствуют ГОСТ Р 51649-2000 и рассчитаны на обслуживание от одной до шестнадцати (в многоканальном исполнении) систем тепловодоснабжения.
В состав теплосчетчиков входят: электронный блок вычислительного устройства (ВУ), измерительные блоки (ИБ) и первичные преобразователи расхода (ПР), температуры (ПТ), давления (ПД).
ВУ - осуществляет обработку, отображение и накопление (архивирование) информации, полученной от ИБ.
ИБ - осуществляет преобразование сигналов от первичных преобразователей (ПР, ПТ и ПД) и передачу информации в ВУ. В состав ИБ могут входить до двух электромагнитных преобразователей расхода (ПРЭ) и до трёх погружных преобразователей расхода (ПРБ-n, где n - число датчиков локальной скорости в составе преобразователей расхода).
К одному ИБ может быть подключено до шестнадцати преобразователей расхода и счетчиков с импульсным или частотным выходным сигналом (ПРИ), до четырех ультразвуковых преобразователей расхода (УПР), до шести ПТ, до шести ПД. Перечни применяемых в составе теплосчетчика средств измерений приведены в таблицах 1, 2 и 3 .
В качестве ПТ используются платиновые термометры сопротивления классов допуска A и B по ГОСТ Р 8.625-2006 с номинальной статической характеристикой Pt100 (а = 0,00385 °С-1) или 100П (а = 0,00391 °С-1). Для измерения температур в подающем и обратном трубопроводе тепловых систем используются комплекты ПТ указанных типов.
Преобразователи ПРБ-n и УПР применяются при диаметрах условного прохода (Ду) трубопроводов: от 300 до 1600 мм.
Диаметры условного прохода трубопровода (Ду), минимальные и максимальные значения объемного расхода (в зависимости от динамического диапазона Gmax/Gmin) в измерительных каналах с ПРЭ приведены в таблице 5. В каналах расхода с ПРЭ возможно измерение расхода в обоих направлениях движения потока измеряемой среды.
Диаметры условного прохода трубопровода и диапазоны измерений измерительных каналов с ПРИ приведены в технической документации соответствующих средств измерений.
Значения максимального объемного расхода для преобразователей ПРБ-n и УПР зависят от внутреннего диаметра трубопровода и соответствуют средней скорости потока до 10 м/с.
Блоки (ИБ) и (ВУ) конструктивно могут быть объединены в один блок, образуя единый моноблок теплосчетчика. При модульном исполнении ИБ и ВУ допускается применение ИБ с отдельным стабилизированным источником питания (ИПС).
Теплосчетчик позволяет выводить измерительную и статистическую информацию через интерфейсы RS-232, CAN2.0B, USB (дополнительно по заказу потребителя по интерфейсам RS-485, WiFi, Bluetooth).
По заказу потребителя теплосчетчик может комплектоваться:
выносным индикаторным табло (ТИН) для дистанционного отображения информации в удобном для потребителя месте;
адаптером стандартизованного выхода (АСВ), для преобразования значений параметров теплоносителя в унифицированные электрические сигналы:
а) постоянного тока, в диапазоне 4 ... 20 мА, 0 ... 20 мА или 0 ... 5 мА;
б) частотного сигнала, в диапазоне 10 ... 1000 Гц или 10 ... 5000 Гц.
Для контроля несанкционированного доступа предусмотрено подключение контактной пары (сигнализации) к импульсному входу ВУ.
Глубина архива: среднечасовые - до 730 суток; среднесуточные - до 60 месяцев; среднемесячные - до 16 лет; среднегодовые - до 16 лет; архив событий - 16384 записи, внут-ричасовой архив 16200 записей, 1 запись от 2 секунд.
Таблица 1
| Тип преобразователя расхода, счетчика | № Г осреестра | Тип преобразователя расхода, счетчика | № Г осреестра |
| ВСХ, ВСХд | 51794-12 | ВМГ, ВМХ | 18312-03 |
| ВСГ, ВСГд | 51794-12 | UFM001 | 14315-00 |
| ВСТ | 48921-12 | UFM005 | 36941-08 |
| ОСВИ | 17325-98 | ЕТWi | 39392-08 |
| SONOFLO | 14506-02 | ПРЭМ | 17858-06 |
Таблица 2
| Тип термопреобразователя сопротивления | № Г осреестра | Тип термопреобразователя сопротивления | № Г осреестра |
| КТСПР 001 | 44240-10 | ТСП-Р | 22557-02 |
| ТСП-Н | 38878-12 | КТПР | 18269-99 |
| КТСП-Н | 38878-12 | КТСПТ-01 | 17403-07 |
| ТСП-1098 | 19099-04 | ТСПТ | 57175-14 |
| КТПТР | 46156-10 | КТСП-Т | 25754-03 |
| ТПТ | 46155-10 | ТСПТК | 21839-12 |
| КТСП-Р | 22556-02 | ТСП-Т | 25755-03 |
| ТСПА-К | 32088-06 | КСТВ | 47133-11 |
Таблица 3
| Тип датчика давления | № Г осреест | Тип датчика давления | № Г осреест | Тип датчика давления | № Г осреест |
| ра | ра | ра | |||
| МИДА-ДИ | 17635-03 | Метран-55 | 18375-08 | МС20 | 27229-11 |
| ИД | 26818-09 | НТ | 26817-08 | КРТ | 12892-01 |
| МТ100М | 46325-10 | КОРУНД-ДИ-001 | 14446-09 | СДВ | 28313-11 |
Примечание - допускается применять термопреобразователи сопротивления и датчики давления других типов, включенных в Госреестр СИ и имеющих характеристики не хуже, чем у приведенных в таблицах 2 и 3.

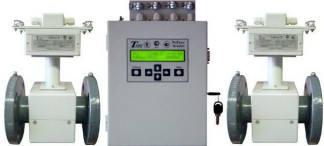

Общий вид теплосчетчиков приведен на рисунке 1.
На корпусах вычислителя и преобразователя расхода предусмотрены места для пломбирования.
Схема мест пломбировки
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.
Уровень защиты ПО теплосчетчиков ТеРосс-ТМ от непреднамеренных и преднамеренных изменений «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 4.
Таблица 4
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V140610.hex |
| Номер версии (идентификационный номер) ПО | 6.54 |
| Цифровой идентификатор ПО | BF704428A06FE45359B2037ADBAA2C6E |
Основные метрологические и технические характеристики теплосчетчиков ТеРосс-ТМ приведены в таблицах 5 и 6.
Таблица 5
| Ду, мм | Минимальный объемный расход в зависимости от динамического диапазона (Gmax/Gmin), м3/ч | Максимальный объемный расход, м3/ч | ||
| Gmax/Gmin = 100 | Gmax/Gmin 250 | Gmax/Gmin = 1000 | ||
| 10 | 0,025 | 0,01 | 0,0025 | 2,5 |
| 15 | 0,06 | 0,024 | 0,006 | 6 |
| 25 | 0,16 | 0,064 | 0,016 | 16 |
| 32 | 0,25 | 0,1 | 0,025 | 25 |
| 40 | 0,4 | 0,16 | 0,04 | 40 |
| 50 | 0,6 | 0,24 | 0,06 | 60 |
| 65 | 1,0 | 0,4 | 0,1 | 100 |
| 80 | 1,6 | 0,64 | 0,16 | 160 |
| 100 | 2,5 | 1,0 | 0,25 | 250 |
| 150 | 6,0 | 2,4 | 0,6 | 600 |
| 200 | 10 | 4,0 | 1,0 | 1000 |
| 300 | 25 | 10,0 | 2,5 | 2500 |
| 400* | 40 | 16 | 4 | 4000 |
| 500* | 50 | 20 | 5 | 5000 |
| 600* | 60 | 24 | 6 | 6000 |
| Примечание - * поставляется по заказу потребителя. | ||||
Таблица 6
| Наименование параметра | Значение |
| Т еплоноситель | Вода по СНиП 2.04.07-86 |
| Диапазон измерения расхода теплоносителя, м3/ч | от 0,0025 до 6000 |
| Пределы допускаемой относительной погрешности измерительного канала количества теплоты в рабочих условиях эксплуатации, в зависимости от класса теплосчетчика (по ГОСТ Р 51649-2000): для класс С, % для класса В, % | ±(2 + 4 Atmin/At + 0,01^тах^), ±(3 + 4 Atmin/At + 0,02^тах^), но не более 4% |
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода теплоносителя в рабочих условиях эксплуатации: | |
| - для каналов с электромагнитными преобразователями расхода (ПРЭ), % при 1 <Gmax/G< 100 при 100< Gmax/G< 250 при 250 < Gmax/G< 1000 | ± 1,0 ± 1,5 ± 2,0 |
| - для каналов с преобразователями расхода или счетчиками с импульсным или частотным выходным сигналом (ПРИ), % | Определяется погрешностью применяемого ПР или счётчика |
| - для каналов с электромагнитными преобразователями расхода (ПРЭ) класса D, % при 1 <Gmax/G< 100 | ± 0,2 |
| Диапазоны измерений температур: - теплоносителя в водяных системах, °С - теплоносителя в системах с хладагентами, °С - наружного воздуха, °С | от 0 до плюс 200 от минус 40 до плюс 150 от минус 55 до плюс 70 |
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °С | от плюс 1 до плюс 150 |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя и температуры наружного воздуха: - без учета погрешности первичных преобразователей ПТ,°С - с учетом погрешности первичных преобразователей темпера-туры,°С | ± (0,2 + 0,0005-t) ±(0,6+ 0,004-t) |
| Пределы допускаемой абсолютной погрешности при измерении разности температур теплоносителя: - без учета погрешности первичных преобразователей ПТ,°С - с учетом погрешности первичных преобразователей темпера-туры,°С | ± (0,04 + 0,0005-At) ± (0,14 + 0,0055-At) |
| Пределы допускаемой относительной погрешности при измерении давления: - без учета погрешности ПД, % - с учетом погрешности ПД, % | ± 0,5 ± 2 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ± 0,01 |
| Пределы допускаемой приведенной погрешности при преобразовании измеренного параметра в выходной токовый или частотный сигнал (без учета погрешности измерения самого параметра), % | ± 0,5 |
| Пределы допускаемой абсолютной погрешности преобразования измеренного параметра в выходной импульсный сигнал, имп | ± 1 |
| Условия эксплуатации: - температура теплоносителя, °С - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | до 200 от плюс 5 до плюс 55 от 30 до 93 от 84,0 до 106,7 |
| Электропитание от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, В-А, не более (где: N - количество ПР) | от 187 до 242 от 49 до 51 6(N+1) |
| Масса электронных блоков теплосчетчика, кг - блок ИБ, не более - блок ВУ, не более | 2 5 |
| Г абаритные размеры блоков счетчика, мм - блок ИБ в комплекте с преобразователем расхода - блок ВУ | зависит от Ду преобразователя расхода (ПР) 150x90x60 |
| Средняя наработка на отказ (при доверительной вероятности 0,95), ч | не менее 80000 |
| Средний срок службы, лет | не менее 12 |
наносится на эксплуатационную документацию типографским способом и корпус вычислительного блока методом офсетной печати или лазерной гравировки.
Комплектность
Таблица 7
| Наименование | Количество |
| Вычислительный блок ВУ | 1 шт. |
| Измерительный блок ИБ | согласно схемы заказа |
| Первичные преобразователи расхода, температуры, давления | согласно схемы заказа |
| Руководство по эксплуатации | 1 экз. |
| Инструкция по монтажу | 1 экз. |
| Методика поверки | 1 экз. (по заказу) |
| Паспорт | 1 экз. |
| Составные части, поставляемые по дополнительному заказу: блок питания ИПС, выносное индикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), AINET, УС-2, КРТ, комплект монтажных частей. | |
осуществляется по документу МП 73016747-14 «ГСИ. Теплосчетчик ТеРосс-ТМ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 ноября 2014 г.
Поверка включенных в состав теплосчетчика средств измерений расхода, давления, температуры (из числа указанных в таблицах 1, 2 и 3) выполняется в сроки и по методикам, установленным в НТД на эти преобразователи.
При поверке применяются следующие средства поверки:
- проливной стенд с основной относительной погрешностью не более ±0,25 %;
- магазин сопротивлений Р-3026;
- калибратор тока П320;
- секундомер электронный СТЦ-2;
- генератор прямоугольных импульсов Г5-82;
- частотомер электронно-счетный Ч3-63.
содержатся в руководстве по эксплуатации РЭ 4218-017-73016747-14 «Теплосчетчик ТеРосс-ТМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТеРосс-ТМ
1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р EN1434-2011 «Теплосчетчики».
3. ТУ 4218-017-73016747-14 «Теплосчетчик ТеРосс-ТМ. Технические условия».
