Государственный реестр средств измерений

Теплосчетчики ТеРосс-ТМ, 32125-20

32125-20
Теплосчетчики ТеРосс-ТМ предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объемного (массового) расхода и объема (массы) теплоносителя в закрытых и открытых системах теплоснабжения, на источниках и потребителях тепловой энергии, узлах коммерческого учета водоснабжения и сброса сточных вод, в системах сбора данных, контроля и регулирования технологических процессов на жидких электропроводящих средах.
Карточка СИ
Номер в госреестре 32125-20
Наименование СИ Теплосчетчики
Обозначение типа СИ ТеРосс-ТМ
Изготовитель ООО "Техно-Терм", г.Раменское
Год регистрации 2020
Срок свидетельства 27.04.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики ТеРосс-ТМ предназначены для измерений количества теплоты (тепловой энергии), температуры, давления, объемного (массового) расхода и объема (массы) теплоносителя в закрытых и открытых системах теплоснабжения, на источниках и потребителях тепловой энергии, узлах коммерческого учета водоснабжения и сброса сточных вод, в системах сбора данных, контроля и регулирования технологических процессов на жидких электропроводящих средах.

Описание

Принцип работы теплосчетчиков ТеРосс-ТМ состоит в измерении объемного расхода, температуры и давления теплоносителя в трубопроводах и последующем вычислении тепловой энергии (количества теплоты) и массы теплоносителя.

По основным параметрам и техническим характеристикам теплосчетчики ТеРосс-ТМ соответствуют ГОСТ Р 51649-2014 или ГОСТ Р ЕН 1434-2011 и рассчитаны на обслуживание от одной до шестнадцати (в многоканальном исполнении) систем тепло- и водоснабжения.

В состав теплосчетчиков ТеРосс-ТМ входят электронный блок вычислительного устройства (ТеРосс-ВУ) и измерительные блоки (ТеРосс-ИБ), в которые, в свою очередь, входят первичные преобразователи расхода (ПР), температуры (ПТ) и давления (ПД).

ТеРосс-ВУ - осуществляет обработку, отображение и накопление (архивирование) информации, полученной от ТеРосс-ИБ.

ТеРосс-ИБ - осуществляет преобразование сигналов от первичных преобразователей (ПР, ПТ и ПД) и передачу информации в ТеРосс-ВУ. ТеРосс-ИБ может быть конструктивно выполнен в одном корпусе с ПД или ПТ.

К одному ТеРосс-ИБ может быть подключено до шестнадцати ПР с импульсным или частотным выходным сигналом (ПРИ), до двух электромагнитных преобразователей расхода производства ООО «Техно-Терм» (ПРЭ), до шести ПТ и до шести ПД. Перечни применяемых в составе теплосчетчика ТеРосс-ТМ средств измерений приведены в таблицах 1, 2 и 3.

В качестве ПТ используются платиновые термометры сопротивления по ГОСТ 66512009 с номинальной статической характеристикой Pt100, Pt500, 100П или 500П. Для измерений температур в подающем и обратном трубопроводах тепловых систем используются подобранные комплекты ПТ указанных в Таблице 2 типов.

Диаметры условного прохода трубопровода (DN), минимальные и максимальные значения объемного расхода (в зависимости от динамического диапазона D = Gmax/Gmin, где: Gmax - максимальное значение объемного расхода; Gmin - минимальное значение объемного расхода) в измерительных каналах с ПРЭ, приведены в таблице 5.2. В каналах расхода с ПРЭ возможно измерение расхода в обоих направлениях движения потока измеряемой среды.

Диаметры условного прохода трубопровода (DN) и диапазоны измерений измерительных каналов с ПРИ приведены в технической документации соответствующих средств измерений.

Блоки ТеРосс-ИБ и ТеРосс-ВУ конструктивно могут быть объединены в один блок, образуя единый моноблок. При модульном исполнении ТеРосс-ИБ и ТеРосс-ВУ допускается применение ИБ с отдельным стабилизированным источником питания (ИПС).

Теплосчетчик ТеРосс-ТМ позволяет выводить измерительную и статистическую информацию через интерфейсы RS-232, CAN2.0B, USB (дополнительно по заказу потребителя по интерфейсам RS-485, Wi-Fi, Bluetooth).

По заказу потребителя теплосчетчики ТеРосс-ТМ могут комплектоваться:

-    выносным индикаторным табло (ТИН) для дистанционного отображения информации в удобном для потребителя месте;

-    адаптером стандартизованного выхода (АСВ), для преобразования значений параметров теплоносителя в унифицированные электрические сигналы:

а)    постоянного тока, в диапазоне (4 - 20) мА, (0 - 20) мА или (0 - 5) мА;

б)    частотного сигнала, в диапазоне (10 - 1000) Гц или (10 - 5000) Гц.

Для контроля несанкционированного доступа предусмотрено подключение контактной пары (сигнализации) к импульсному входу ТеРосс-ВУ или ТеРосс-ИБ.

Глубина архива: среднечасовые - до 730 суток; среднесуточные - до 60 месяцев; среднемесячные - до 16 лет; среднегодовые - до 16 лет. Архив событий - 16384 записи; внут-ричасовой архив - 16200 записей; 1 запись - от 2 секунд.

Таблица 1 - Перечень преобразователей расхода с импульсным или частотным выходным сигналом (ПРИ)_

Наименование

Регистрационный номер

Наименование

Регистрационный номер

УРС-002

67520-17

ВЗЛЕТ МР

28363-14

СИМАГ 12

73361-18

ПРЭМ

17858-11

ЭСКО-Р

72089-18

РСМ-05

57470-14

Таблица 2 - Перечень п

реобразователей температуры (ПТ)

Наименование

Регистрационный номер

Наименование

Регистрационный номер

КТСПР 001

41892-09

КТСПТВХ-В

24204-03

ТСП-Н

38959-17

ТСП, ТСП-К

65539-16

КТСП-Н

38878-17

ТСПТ

57175-14

ТС-Б

72995-18

ТСПТК

21839-12

КТПТР-01

46156-10

КСТВ

47133-11

ТПТ

46155-10

КТС-Б

43096-15

ТСПА-К

65321-18

-

-

Таблица 3 - Перечень преобразователей давления (ПД)

Наименование

Регистрационный номер

Наименование

Регистрационный номер

ПДТВХ-1

43646-10

Метран-55

18375-08

ИД

26818-15

НТ

26817-18

МТ100М

46325-10

КОРУНД-ДИ

47336-16

МС20

27229-11

КРТ 5М

72984-18

СДВ

28313-11

ДДМ-03Т-ДИ

55928-13

Общий вид ПР, ПТ и ПД приведен на рисунках 3 - 5.

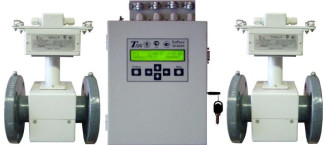

Общий вид теплосчетчиков ТеРосс-ТМ приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

ния

знака поверки (ТеРосс-ВУ - слева, ТеРосс-ИБ - справа)

f

ТСП-Т

КТПТР-01    ТСПТ

Рисунок 3.2 - Общий вид ПТ

:/ К

Ч

г-

КРТ 5М

Программное обеспечение

Встроенное программное обеспечение (ПО) управляет процессом измерений, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора. Встроенное ПО теплосчетчиков ТеРосс-ТМ разделяется на метрологически значимую часть и метрологически незначимую часть.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 4. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

190514.hex

Номер версии (идентификационный номер) ПО

не ниже 6.5х

Примечание - Буквой «х» обозначен номер версии ПО, не влияющий на метрологические

характеристики теплосчетчиков ТеРосс-ТМ.

Технические характеристики

Основные метрологические и технические характеристики теплосчетчиков ТеРосс-ТМ приведены в таблицах 5 и 6.

Наименование характеристики

Значение

Теплоноситель

вода по СанПиН 2.1.4.1074-01 или иная электропроводящая жидкость

Диапазон измерений расхода теплоносителя, м3/ч

от 0,01 до 9000

Пределы допускаемой относительной погрешности измерений количества теплоты в рабочих условиях эксплуатации

-    для закрытых систем теплоснабжения, %

-    по ГОСТ Р 51649-2014

-    по ГОСТ Р ЕН 1434-2011

-    для открытых систем теплоснабжения

класс 1 и 2 класс 1 и 2 в соответствии с ГОСТ Р 8.728-2010

Пределы допускаемой относительной погрешности вычисления тепловой энергии, %

±(0,5+Atmin/At)

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя в рабочих условиях эксплуатации:

а)    для ТеРосс-ИБ в составе с ПРЭ, %

-    при 1 < D < 100

-    при 100 < D < 250

-    при 250 < D < 1000

б)    для ТеРосс-ИБ в составе с ПРЭ*, %

-    при 1 < D < 100

в)    для ТеРосс-ИБ в составе с ПРИ, %:

-    для класса 1 (по ГОСТ Р 51649-2014)

-    для класса 1 (по ГОСТ Р ЕН 1434-2011)

-    для класса 2 (по ГОСТ Р 51649-2014)

-    для класса 2 (по ГОСТ Р ЕН 1434-2011)

±1,0

±1,5

±2,0

±0,2

±(1+0,01(GB/G)) (но не более ±3,5 %) ±(1+0,01(Сном/С)) (но не более ±3,5 %) ±(2+0,02(GB/G)) (но не более ±5,0 %) ±(2+0,02(Сном/С)) (но не более ±5,0 %)

Диапазоны измерений температур

-    теплоносителя в водяных системах для ПРЭ, °С

-    теплоносителя в водяных системах для ПРИ, °С

-    теплоносителя в системах охлаждения, °С

-    наружного воздуха, °С

от 0 до +200 от 0 до +150 от 0 до +150 от -55 до +70

Пределы допускаемой абсолютной погрешности измерений температуры

-    без учета погрешности ПТ, °С

-    с учетом погрешности ПТ, °С

±(0,2 + 0,0005-|t|) ±(0,6 + 0,004-|t|)

Пределы допускаемой относительной погрешности измерений разности температур комплектом датчиков температуры, %

±(0,5+3 • (Atmin/ At))

Диапазон измерений разности температур, °С

от 3 до 150

Пределы допускаемой приведенной погрешности измерений давления (приведенные к диапазону измерений)

-    без учета погрешности ПД, %

-    с учетом погрешности ПД, %

±0,5

±2,0

Пределы допускаемой относительной погрешности измерений объема при преобразовании сигналов с нормированным импульсным выходным сигналом, %

±0,2

Продолжение таблицы 5.1 Пределы допускаемой относительной погрешности хода

часов, %__±0,01

Примечания: t - измеренное значение температуры, °C; Dtmm - наименьшее значение разности температур, °С; At - измеренное значение разности температур, °C; G - текущее значение расхода, м3/ч; GB - наибольшее значение расхода, м3/ч; GB номинальное значение расхода, м3/ч; D - динамический диапазон прибора;

* - изготавливается по специальному заказу._

Таблица 5.2 - Метрологические характеристики ПРЭ

DN

Максимальный объемный расход 1)

Gmax, м /ч

Минимальный объемный расход Gmm (в зависимости от динамического диапазона Gmax/Gmin), м3/ч

Gmax/Gmin = 100

Gmax/Gmin 250

Gmax/Gmin = 1000

10

2,5

0,025

0,01

-

15

6

0,05

0,024

0,01

20

11

0,11

0,044

0,011

25

16

0,16

0,064

0,016

32

25

0,25

0,1

0,025

40

40

0,4

0,16

0,04

50

60

0,6

0,24

0,06

65

100

1,0

0,4

0,1

80

160

1,6

0,64

0,16

100

250

2,5

1,0

0,25

150

600

6,0

2,4

0,6

200

1000

10

4,0

1,0

300

2500

25

10,0

2,5

400 2)

4000

40

16

4

500 2)

6000

60

24

6

600 2)

9000

90

36

9

Примечание:

1)    3

’ Номинальный расход G^ = 0,5-Gmax, м /ч.

2)    Поставляется по специальному заказу.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации

-    удельная электрическая проводимость теплоносителя, См/м

-    температура теплоносителя в водяных системах для ПРЭ, °С

-    температура теплоносителя в водяных системах для ПРИ, °С

-    давление теплоносителя (для систем с ПРЭ), МПа

-    давление теплоносителя (для систем с ПРИ), МПа

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от 1-10-3 до 10 от 0 до +200 от 0 до +150 до 2,5 до 1,6 от +5 до +55 до 93 от 84,0 до 106,7

Электропитание от сети переменного тока

-    напряжение, В

-    частота, Гц

-    потребляемая мощность, ВА, не более (где N - количество ПР)

от 187 до 242 от 49 до 51 6(N+1)

Масса, кг, не более:

-    измерительный блок (ТеРосс-ИБ)

-    вычислительный блок (ТеРосс-ВУ)

2

5

Габаритные размеры, мм, не более

-    измерительный блок (ТеРосс-ИБ) в комплекте с преобразователем расхода

-    вычислительный блок (ТеРосс-ВУ) (длинахширинахвысота), мм

зависит от DN ПРЭ (ПРИ) 150x90x60

Средняя наработка на отказ (при доверительной вероятности 0,95), ч, не менее

80000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и корпус вычислительного блока методом наклейки, офсетной печати или лазерной гравировки.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вычислительный блок (ТеРосс-ВУ)

-

1 шт.

Измерительный блок (ТеРосс-ИБ)

-

согласно схемы заказа

Первичные преобразователи расхода, температуры, давления

-

согласно схемы заказа

Руководство по эксплуатации

4218-017-73016747-19 РЭ

1 экз.

Инструкция по монтажу

ИМ 4218-017-73016748

1 экз.

Методика поверки

РТ-МП-6449-449-2019

1 экз. (по заказу)

Паспорт

4218-017-73016747 ПС

1 экз.

Составные части, поставляемые по дополнительному заказу: блок питания И дикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), AINEr плект монтажных частей.

ПС, выносное инГ, УС-2, КРТ, ком-

Поверка

осуществляется по документу РТ-МП-6449-449-2019 «ГСИ. Теплосчетчики ТеРосс-ТМ. Методика поверки», утвержденному ФБУ «Ростест- Москва» 16 декабря 2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта № 256 от 07.02.2018 (ПГ = ±0,06 %);

-    рабочий эталон 2-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Рос-стандарта № 256 от 07.02.2018 (ПГ = ±0,3 %);

-    преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12), ПГ = ±1,0 %;

-    секундомер электронный СЧЕТ-1М (регистрационный номер в Федеральном информационном фонде 40929-09), ПГ = ±(6-10-5-Т + 0,001) с;

-    мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде 8478-04), КТ = 0,005;

-    калибратор температуры КТ-5.5 (регистрационный номер в Федеральном информационном фонде 65779-16), диапазон воспроизведения температуры от -20 до +150 °С, ПГ = ±0,04 °C;

-    калибратор процессов многофункциональный FLUKE 726 (регистрационный номер в Федеральном информационном фонде 52221-12), ПГи = ±(0,0001-U + 0,002 В) В, ПГ1 = ±(0,0002-1 + 0,002 А) А, ПГр = ±(0,0005-F + 0,1 Гц) Гц;

- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09), ПГ = ±|5o|+1/fxtc4 , %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и/или в паспорт, а так же на измерительный блок ИБ.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4218-017-73016747-14 Теплосчетчик ТеРосс-ТМ. Технические условия Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя

32125-20
Номер в ГРСИ РФ:
32125-20
Производитель / заявитель:
ООО "Техно-Терм", г.Раменское
Год регистрации:
2020
Cрок действия реестра:
27.04.2025
Похожие СИ
84819-22
84819-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 16.03.2026
84825-22
84825-22
2022
СООО "АРВАС", Республика Беларусь
Срок действия реестра: 30.09.2025
85796-22
85796-22
2022
Общество с ограниченной ответственностью "Санлайн" (ООО "Санлайн"), г. Санкт-Петербург
Срок действия реестра: 07.06.2027
86657-22
86657-22
2022
Общество с ограниченной ответственностью "Техно-Терм" (ООО "Техно-Терм"), г. Раменское, Московская обл.
Срок действия реестра: 01.09.2027
86716-22
86716-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
86715-22
86715-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
83499-21
83499-21
2021
"Ista International GmbH", Германия, под торговой маркой "ISTA, ISTA-RUS", Германия
Срок действия реестра: 26.10.2026
83524-21
83524-21
2021
Общество с ограниченной ответственностью «Ридан» (ООО «Ридан»), Московская обл., г. Истра, д. Лешково
Срок действия реестра: 03.11.2026
83727-21
83727-21
2021
Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
Срок действия реестра: 19.11.2026
83899-21
83899-21
2021
Закрытое акционерное общество Фирма "ТЕСС-инжиниринг" (ЗАО Фирма "ТЕСС-инжиниринг"), г. Чебоксары
Срок действия реестра: 07.12.2026
