Спектрометры эмиссионные с индуктивно связанной плазмой Prodigy, Prizm, Profile Plus, 32182-12

Назначение

Спектрометры эмиссионные с индуктивно - связанной плазмой Prodigy, Prizm, Profile Plus предназначены для измерения содержания химических элементов в жидких пробах.

Описание

Спектрометр эмиссионный с индуктивно-связанной плазмой представляет собой прибор, в котором реализован метод эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме.

Спектрометр состоит из системы ввода образца, источника излучения, оптической дисперсионной системы, системы детектирования и электронных средств для обработки данных.

Система ввода пробы состоит из плазменной горелки, распылителя, распылительной камеры, индуктора и перистальтического насоса. Источником излучения является высокотемпературная аргоновая индуктивно-связанная плазма, поддерживаемая радиочастотным генератором с регулируемой мощностью от 700 до 2000 Вт с автоматической стабилизацией, работающего на частоте 40 МГц.

Оптическая система включает Эшелле-полихроматор с перекрестной дисперсией с призмой и дифракционной решеткой 79 штр/мм. В качестве детектора используется твердотельный полупроводниковый приемник с инжекцией заряда ПЗИ (модели Prodigy и Prizm) или ФЭУ (модель Profile Plus).

Спектрометр конфигурируется двумя вариантами ориентации плазмы (вертикально или горизонтально) и, соответственно, тремя способами наблюдения (проэкционирования) плазменного факела - радиальный при вертикальной ориентации, радиальный при горизонтальной ориентации и осевой при горизонтальной ориентации плазмы.

Варианты ориентации плазмы и способы её наблюдения задаются как дополнительные опции при покупке оборудования и конфигурируются при его изготовлении.

Опции данных вариантов конфигурации обозначаются как:

-    Опция радиального наблюдения.

-    Опция осевого наблюдения.

-    Опция двойного наблюдения. К способу осевого наблюдения добавляется способ радиального наблюдения.

Спектрометр может поставляться в комплекте с автосамплером для автоматической подачи проб.

Управление работой всех составных частей спектрометра, градуировка и обработка измерений осуществляется компьютером с помощью специального программного обеспечения.

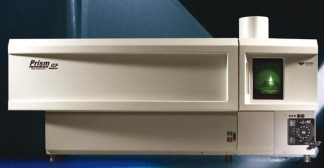

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Программное обеспечение

Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Пломбировка приборов конструкцией спектрометров не предусмотрена.

Технические характеристики

Предел допускаемой относительной погрешности измерения, массовой концентрации химических элементов

в диапазоне (0,5 ... 5,0) мг/дм для всех спектрометров    5,0 %

Предел обнаружения элементов приведен в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Спектрометр эмиссионный с индуктивно-связанной плазмой Программное обеспечение Компьютерная управляющая станция Руководство по эксплуатации с методикой поверки Рециркулятор водяного охлаждения (по согласованию с заказчиком)

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.

Комплектующие системы вводы пробы (по согласованию с заказчиком)

Автосамплер (по согласованию с заказчиком)

У влажнитель аргона (по согласованию с заказчиком)

Источник бесперебойного питания (по согласованию с заказчиком)

Поверка

осуществляется по методике поверки МП 32182-12 (Приложение к руководству по эксплуатации), утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 03.10.2011 г.

Средства поверки: Государственные стандартные образцы водного раствора ионов металлов медь, кадмий, железо ГСО 7998-93; ГСО 7773-2000; ГСО 7766-2000.

Сведения о методах измерений

содержатся в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Prodigy, Prizm, Profile Plus

1. МИ 2639-2001 "ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах"..

3. Техническая документация фирмы «Teledyne Leeman Labs», США.

Рекомендации к применению

-    при осуществлении ветеринарной деятельности;

-    при осуществлении деятельности в области охраны окружающей среды;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

лист № 5 всего листов 5

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров;

-    при выполнении государственных учетных операций;

-    при осуществлении деятельности в области обороны и безопасности государства;

-    при осуществлении геодезической и картографической деятельности;

-    при проведении банковских, налоговых и таможенных операций;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при выполнении поручений суда, органов прокуратуры, государственных органов исполнительной власти;

-    при осуществлении мероприятий государственного контроля (надзора).
