| Номер в госреестре | 32209-12 |
| Наименование СИ | Спидометры электронные |
| Обозначение типа СИ | 1323 |
| Изготовитель | ООО ПФ "Континентал Аутомотив РУС" в г.Чистополь, г.Чистополь |
| Год регистрации | 2012 |
| Срок свидетельства | 17.08.2022 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Спидометры электронные 1323 (далее по тексту - спидометры) предназначены для измерения скорости движения и пройденного пути автотранспортного средства. Спидометры применяются на автотранспортных средствах.
Принцип действия спидометра основан на обработке микропроцессором по заданной программе числа электрических импульсов прямо пропорциональных пройденному пути. Электрические импульсы поступают в спидометр с импульсного датчика, установленного в линии передачи вращения от коробки передач к спидометру автомобиля и обеспечивающего выходной сигнал в виде импульсов прямоугольной формы. Электронный блок спидометра вычисляет скорость и пройденный путь по числу импульсов, поступивших за время движения.

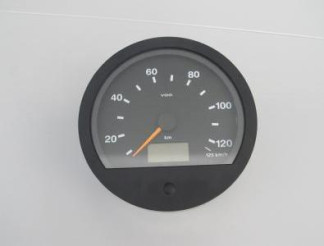

Полученная информация выводится на лицевую панель спидометра, имеющую стрелочный указатель скорости и цифровые жидкокристаллические индикаторы счетчика пройденного пути и счетчика суточного пройденного пути. На лицевой панели спидометра имеется кнопка, с помощью которой можно переключать индикатор счетчика суточного пройденного пути в режим часов с указанием текущего времени. Этой же кнопкой проводится сброс показаний счетчика пройденного пути и установка точного времени в режиме работы часов.
Характеристика спидометра (количество импульсов на 1 км пути) зависит от автотранспортного средства и ее значение вводится в память спидометра при его установке на автотранспортное средство.
Конструктивно спидометр выполнен в одном блоке. Лицевая панель спидометра по заказу изготавливается круглой или прямоугольной формы. Место пломбировки спидометра для предотвращения несанкционированной настройки и вмешательства расположено на винте обратной стороны корпуса.
Рис.2 Место пломбирования спидометра электронного 1323 Метрологические и технические характеристики
Таблица 1
| № п.п. | Наименование характеристики | Значение характеристики |
| 1 | Диапазон измерения скорости, км/ч | 2 о 2 |
| 2 | Емкость итогового счетчика пройденного пути, км | 999999,9 |
| 3 | Емкость счетчика суточного пройденного пути, км | 999,9 |
| 4 | Пределы допускаемой абсолютной погрешности измерения скорости, км/ч | 0...+ 3 |
| 5 | Пределы допускаемой относительной погрешности измерения пройденного пути, % | ± 1 |
| 6 | Цена наименьшего разряда счетчиков пройденного пути, км | 0,1 |
| 7 | Диапазон количества импульсов на 1 км пути | 4000.25000 |
| 8 | Напряжение питания, В | 10,8.15,0 21,6.30,2 |
| 9 | Потребляемая мощность, Вт, не более | 0,66 (для 12 В) 1,4 (для 24 В) |
| 10 | Условия эксплуатации: - диапазон рабочих температур, °С - температура окружающей среды при транспортировании и хранении, °С - относительная влажность при температуре (40 ± 2) °С, % - вибрация с ускорением до 50 м/с2, Гц - ударопрочность, м/с2 | - 40.+ 70 - 50.+ 85 95 ± 3 50.250 100 |
| 11 | Г абаритные размеры, мм, не более | 92 х 0 150 |
| 12 | Масса, кг, не более | 0,47 |
Знак утверждения типа СИ наносится на титульный лист эксплуатационной документации методом печати и на фирменную табличку на корпусе спидометра фотохимическим способом.
| Наименование | Обозначение | Количество |
| 1. Спидометр (24 В) Спидометр (12 В) | 1323.020100050123 1323.020100050023 | 1 шт. |
| Наименование | Обозначение | Количество |
| 2. Держатель | 1318.9003.1000 | 2 шт. |
| 3. Г айка | 1305.9006.1300 | 2 шт. |
| 4. Руководство по эксплуатации | 1 экз. | |
| 5. Упаковка | 1 шт. |
осуществляется по документу ГОСТ Р 8. 724 - 2010 ГСИ Приборы показывающие автомобильных и мотоциклетных спидометров. Методика поверки.
Основными средствами поверки являются:
- генератор импульсов с характеристиками: диапазон частот от 0,01 до 1000 кГц; длительность импульсов от 0,1 до 1000 мкс; основная погрешность не более ± 0,01 %;
- электронно-счетный частотомер с характеристиками: диапазон частот от 0,01 до 1000 кГц; диапазон амплитуды входного напряжения от 0,3 до 100 В; основная погрешность измерения не более ± 0,001 %.
Спидометры подлежат первичной поверке.
Сведения о методиках измерений приведены в руководстве по эксплуатации на спидометр электронный 1323.
Нормативные и технические документы, устанавливающие требования к спидометрам электронным 1323
ГОСТ 12936-82 Спидометры автомобильные с электроприводом. Общие технические условия.
ТУ 4573-008-43820854-2012 Спидометры электронные 1323.
- при выполнении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
