| Номер в госреестре | 32242-12 |
| Наименование СИ | Уровнемеры емкостные |
| Обозначение типа СИ | VEGACAL 6* |
| Изготовитель | "VEGA Grieshaber KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
*
Уровнемеры емкостные VEGACAL 6 предназначены для измерения уровня всех видов жидкостей и сыпучих материалов. Измеряемая среда: кислоты, каустики, сжиженные газы, порошки, древесные пульпы, цемент и т.п.
Уровнемер состоит из корпуса с блоком электроники, элемента присоединения и зонда, образующих единое целое.
Принцип действия уровнемеров основан на измерении электрической емкости цепи, состоящей из зонда, стенок резервуара, и продукта, находящегося между ними. Измеренная электрическая емкость пропорциональна уровню заполнения. Сигнал от зонда воспринимается блоком электроники, который на выходе формирует различные виды сигналов: аналоговый или цифровой. В зависимости от вида выходного сигнала, используется соответствующий электронный блок:
- аналоговый 4-20 мА/HART;
- для подключения к устройству формирования сигнала VEGAMET;
- цифровой Profibus PA;
- цифровой Foundation Fieldbus.
Уровнемеры выпускаются следующих модификаций:
VEGACAL 62, VEGACAL 67 - с частично изолированным стержневым электродом;
VEGACAL 63, VEGACAL 64 - с полностью изолированным стержневым электродом (толщина изоляции 2 или 1 мм, соответственно);
VEGACAL 65 - с тросовым электродом;
VEGACAL 66 - с полностью изолированным тросовым электродом;
VEGACAL 69 - с полностью изолированными стержневыми электродами (2 шт.).
Измерительная информация отображается в цифровом виде на дисплее блока электроники, дисплее устройства формирования сигналов, мониторе компьютера.
Зонд монтируется посредством резьбового или фланцевого присоединений в вертикальном положении. Уровнемеры имеют взрывозащищенное исполнение.
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результата измерения и настройки уровнемеров. Передача результатов измерений производится в виде токового сигнала 4-20мА, по протоколам HART, Profibus PA, Foundation Fieldbus. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.
Класс защиты ПО по МИ 3286-2010 - «А».
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Sensor software VEGACAL | CAL P2 | 1.30 | 08E988BA | CRC64 |
\

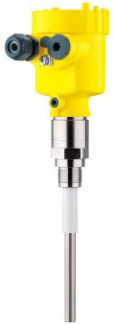

VEGACAL 65
т
VEGACAL 66 VEGACAL 67
| Характеристики | VEGACAL 62 | VEGACAL 63 | VEGACAL 64 | VEGACAL 65 | |
| Диапазон измерения уровня, м | 0.6 | 0.6 | 0.4 | 2 3 0 | |
| Диапазон измерения электрической емкости, пФ | 0.3000 | ||||
| Относительная погрешность вследствие нелинейности, % от полного диапазона измерения | ±0,25 | ||||
| Давление измеряемой среды, мПа | от -0,1 до 6,4 | от -0,1 до 6,4 | от -0,1 до 6,4 | - от -0,1 до 6,4 | |
| Температура измеряемой среды, °С | от -50 до +200 | от -50 до +200 | от -50 до +150 | от -50 до +200 | |
| Температура окружающей среды, °С | от -40 до +80 от -60 до +80 по индивидуальному заказу | ||||
| Степень защиты | IP66/IP67; IP66/IP68 | ||||
| Габаритные размеры, не более, мм | Корпус (ДхШхВ) | 130x86x232 | 130x86x232 | 130x86x186 | 130x86x232 |
| Зонд (0хдлина) | стержень 12x6000 | стержень 16x6000 | стержень 16x4000 | трос 8x32000 (вкл. натяжной груз 30x200) | |
| Масса (в зависимости от присоединения) не более, кг | 9,4 | 10,6 | 10,6 | 12 | |
| Напряжение питания постоянного тока, В | от 9.24 до 18.36 (в зависимости от исполнения электроники) | ||||
| Маркировка взрывозащиты и защиты от воспламенения горючей пыли | 0ExiaIICT1.T6; 1Exd[ia]iaIICT1.T6; DIP A20 Ta T1.T6 IP66, DIP A21 Ta T1.T6 IP66, DIP A21 Ta 98°C IP66 | ||||
| Характеристики | VEGACAL 66 | VEGACAL 67 | VEGACAL 69 |
| Диапазон измерения уровня, м | 2 3 0 | 0.6 (стержневой зонд) 0.40 (тросовый зонд) | 0.4 |
| Диапазон измерения электрической емкости, пФ | 0.3000 | ||
| Характеристики | VEGACAL 66 | VEGACAL 67 | VEGACAL 69 | |
| Относительная погрешность вследствие нелинейности, % от полного диапазона измерения | ±0,25 | |||
| Давление измеряемой среды, мПа | от -0,1 до 4 | от -0,1 до 1,6 | от -0,1 до 0,2 | |
| Температура измеряемой среды, °С | от -50 до +150 | от -50 до +400 | от -50 до +100 | |
| Температура окружающей среды, °С | от -40 до +80 от -60 до +80 по индивидуальному заказу | |||
| Степень защиты | IP66/IP67; IP66/IP68 | |||
| Г абаритные размеры, не более, мм | Корпус (ДхШхВ) | 130x86x186 | 130x86x372 | 130x86x243 |
| Зонд (0хдлина) | стержень 15х6000 трос 8х40000 (вкл. натяжной груз 40x200) | двойной стержень ^47х4000 | ||
| Масса (в зависимости от присоединения) не более, кг | 11 | 12,4 (со стержнем) 21,8 (с тросом) | 12 | |
| Напряжение питания постоянного тока, В | от 9.24 до 18.36 (в зависимости от исполнения электроники) | |||
| Маркировка взрывозащиты и защиты от воспламенения горючей пыли | 0ExiaIICT1.T6; 1Exd[ia]iaIICT1.T6; DIP A20 Ta T1.T6 IP66, DIP A21 Ta T1.T6 IP66, DIP A21 Ta 98°C IP66 | |||
наносится на табличку уровнемера и титульный лист руководства по эксплуатации.
| Наименование | Кол-во | Примечание |
| Уровнемер VEGACAL 6 | 1 | В соответствии с заказом |
| Комплект запасных частей | 1 | В соответствии с заказом |
| Паспорт | 1 | |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по документу МП 32242-12 «ГСИ. Уровнемеры емкостные VEGACAL 6 *. Методы и средства поверки» утвержденной ВНИИМС в 2011 г.
Основное поверочное оборудование:
Рулетка измерительная с ценой деления 1мм. По ГОСТ 7502-98.
Термометр с ценой деления 0,10С.
Миллиамперметр постоянного тока для измерения в диапазоне 0/4 . . . 20мА с относительной погрешностью измерений не более ±0,05%.
изложены в документе «Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к уровнемерам емкостным VEGACAL 6 *
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 859 |
| Поверителей | 28 |
| Актуальность данных | 17.11.2024 |
