| Номер в госреестре | 32255-12 |
| Наименование СИ | Приборы для измерений шероховатости поверхности |
| Обозначение типа СИ | MarSurf PS1 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 27.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

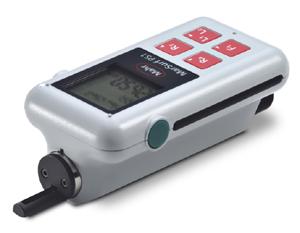

Приборы для измерения шероховатости поверхности MarSurf PS1 (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности в цехах и лабораториях всех отраслей машиностроительного комплекса.
Приборы состоят из базового блока, несущего измерительный преобразователь (ИП), привода и микропроцессора.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический дисплей (в виде числовых значений параметров шероховатости) или через интерфейс RS-232 на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает прибор переносным и позволяет использовать его в цехах предприятий.
Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях диаметром от 3 мм, в канавках, на профилях зубчатых колес.
Особенностью приборов MarSurf PS1 является то, что он может устанавливаться при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
Приборы имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи.
Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе, который расположен под элементом питания прибора.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarSurf | MarSurfPSl | V 1.01 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
| Измеряемые параметры шероховатости | Ra, Rq, Rz (соотв. Ry (JIS)), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mrl, Mr2, Al, A2, Vo, Rt, R3z, RPc, Rmr (соотв. tp (JIS, ASME)), RSm, R, Ar, Rx |
| Принцип измерения | контактный |
| Диапазоны измерений по параметру Rz, | От 0 до 350; От 0 до 180; От 0 до 90 |
| мкм | |
| Разрешение профиля, нм | 32; 16; 8 |
| Отсечка шага | |
| 1с, мм | 0,25; 0,8; 2,5 |
| 1s, мкм | 2,5; 8 |
| Длина трассы ощупывания L, мм | 1,75; 5,6; 17,5 |
| Длина оценки lc, мм | 1,25; 4,0; 12,5 |
| Число базовых длин в длине оценки | от 1 до 5 |
| Радиус щупа, мкм | 2 |
| Фильтры | Фазокорректированный (фильтр Гаусса) по ИСО 11562 (ГОСТ 8.652-2009); RC-фильтр по ИСО 3274 (ГОСТ 19300-93) |
| Измерительное усилие, мН | 0,7 |
| Предел допускаемой основной | |
| относительной погрешности по | 10 |
| параметру Ra, % | |
| Г абаритные размеры, мм -длина, | 140 |
| -ширина, | 50 |
| высота | 70 |
| Аккумулятор | Li-ion |
| Питание от сети | 100 В - 264 В, вторично 9 В |
| Интерфейсы | USB, MarConnect (RS232) |
| Масса, кг | 0,4 |
| Диапазон рабочих температур, 0С | От +5 до +40 |
| Относительная влажность воздуха, %, не более | отсутствие конденсата, 85 |
наносят на титульный лист Руководства по эксплуатации типографским способом.
| 1. | Базовый блок MarSurf PS1. |
| 2. | Стандартный щуп |
| 3. | Образец шероховатости, интегрированный в корпус прибора |
| 4. | Устройство регулировки по высоте |
| 5. | Защита датчика |
| 6. | Зарядное устройство/сетевой адаптер и встроенный аккумулятор |
| 7. | Переносной чемодан с плечевым ремнем и шлевкой |
| 8. | USB кабель |
| 9. | Руководство по эксплуатации |
| 10. | Методика поверки |
осуществляется в соответствии с документом МП 32255-12 по поверке «Приборы для измерений шероховатости поверхности MarSurf PS1. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенным в комплект поставки головок.
Основные средства поверки: Эталонные меры шероховатости 2-го разряда по ГОСТ
8.296-78
Метод измерений приведен в разделе 4 «Измерение и оценка» Руководства по эксплуатации «Приборы для измерений шероховатости поверхности MarSurf PS1.РЭ».
Нормативные и технические документы, устанавливающие требования к приборам для измерений шероховатости поверхности MarSurf PS1
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне
0,025.1600 мкм»
Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
