| Номер в госреестре | 32285-12 |
| Наименование СИ | Устройства измерительные |
| Обозначение типа СИ | ЦП8512 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2012 |
| Срок свидетельства | 20.06.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Устройства измерительные ЦП8512 предназначены для - измерения частоты переменного тока с отображением ее на встроенном цифровом индикаторе, преобразования измеренного значения в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1 -ЦП8512/4) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/4), и могут применяться в составе электроэнергетических систем и установок; измерения сопротивления термопреобразователей сопротивления с преобразованием в значения температуры по ГОСТ 6651-2009 с отображением в градусах Цельсия на встроенном цифровом индикаторе, преобразования полученных значений температуры в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/6), в комплекте с термопреобразователями сопротивления могут применяться для измерения температуры воздуха, сыпучих, жидких или газообразных сред.
Принцип действия устройств ЦП8512 основан на преобразовании входного сигнала в цифровой код. После этого производятся вычисления требуемых величин в цифровой форме, результаты выводятся на цифровой индикатор устройств и передаются по интерфейсу RS-485, а также преобразуются в выходной аналоговый сигнал постоянного тока.
При измерении температуры устройства ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 применяются в комплекте с термопреобразователями сопротивления (далее - ТС) с номинальными статическими характеристиками 100М , 100П , Pt100 по ГОСТ 6651-2009.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок.
Конструкцией устройств предусмотрена их установка на щитах и панелях.
Устройства имеют 6 модификаций (см. таблицу 2).

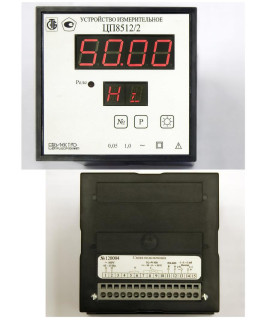

Фотография общего вида устройств приведена на рисунке 1.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ).
При помощи кнопок, расположенных на передней панели, в память устройств заносятся два значения температуры Т1 и Т2 (Т1 < Т2) из диапазона измерений, которые определяют переключение внешней электрической цепи контактами реле, встроенного в устройства. При достижении температуры Т1 контакты реле замыкаются, а при температуре Т2 контакты реле размыкаются, таким образом, устройства могут выполнять функцию поддержания температуры различных сред.
Устройства оснащены встроенным программным обеспечением СР8512, идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО СР8512 | CP8512.txt | Не ниже 307 | 0х4В8С0902 | CRC32 |
Встроенное ПО устройств является метрологически значимым, и метрологические характеристики устройств определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера устройства. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Основные технические характеристики выпускаемых модификаций устройств приведены в таблице 2.
_Таблица 2 Технические характеристики модификаций устройств ЦП8512_
| Модификация устройств | Диапазон измерений входного сигнала | Диапазон изменения выходного аналогового сигнала 1 | Наличие интерфей са | ||
| Частоты, Гц | температуры2 с ТС (100П, 100М, Pt100), оС | по частоте, мА | по температуре, мА | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| ЦП8512/1 | 45 - 55 | от - 50 до +50 | - | 0 - 5 от -5 до +5 4 - 20 | - |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ЦП8512/2 | 45 - 55 | от - 50 до +50 | — | 0 - 5 от -5 до +5 4 - 20 | RS-485 |
| ЦП8512/3 | 45 - 55 | — | 0 - 5 4 - 20 | — | — |
| ЦП8512/4 | 45 - 55 | - | 0 - 5; 4 - 20 | — | RS-485 |
| ЦП8512/5 | - | от - 50 до + 50 | — | — | — |
| ЦП8512/6 | - | от - 50 до + 50 | — | 0 - 5 от -5 до +5 4 - 20 | RS-485 |
| Примечания 1) Диапазон изменения выходного сигнала указывается при заказе. 2) Тип ТС указывается при заказе. При отсутствии в заказе типа ТС устройства настраиваются для работы с ТС типа 100П. | |||||
Каждая модификация устройств изготавливается на один из диапазонов изменения выходного сигнала (при его наличии), который указывается при заказе.
Пределы допускаемой основной приведенной погрешности по показаниям цифрового индикатора, цифровому выходному сигналу и аналоговому выходному сигналу,
% нормирующего значения
- при измерении частоты ± 0,05;
- при измерении выходных сигналов ТС с представлением в °С ± 1,0
Нормирующие значения
-для показаний индикатора и цифрового выходного сигнала 50 Гц - при измерении частоты;
100 °С - при измерении температуры;
- для выходного аналогового сигнала
5 мА - для диапазона от 0 до 5 мА;
10 мА - для диапазона от минус 5 до плюс 5 мА;
20 мА - для диапазона от 4 до 20 мА
Таблица 3 Влияющие величины и пределы допускаемой дополнительной погрешности устройств измерительных ЦП8512_
| Влияющая величина, единицы измерений | Пределы допускаемой дополнительной приведенной погрешности, % нормирующего значения: | |
| при измерении частоты | при измерении температуры* | |
| изменение температуры окружающего воздуха от (20 ± 2) оС до минус 40 оС и до плюс 50 оС на каждые 10 оС | ± 0,05 | ± 0,5 |
| воздействие относительной влажности (95 ± 3) % при температуре 35 оС | ± 0,05 | ± 0,5 |
| воздействие внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл | ± 0,05 | ± 0,5 |
| изменение напряжения измерительной цепи по частоте от номинального значения 220 В до 242 В и 187 В или 100 В до 110 В и 85 В | ± 0,05 | ± 0,5 |
| изменение напряжения сети питания от номинального значения в допускаемых пределах | ± 0,05 | ± 0,5 |
Напряжение питания устройств: модификаций ЦП8512/1 и ЦП8512/4
от измерительной цепи по частоте напряжением (220 +22-33) В или(110 +10-15) В
+22
модификаций ЦП8512/5 и ЦП8512/6 модификаций ЦП8512/3 - ЦП8512/6
33) В
частотой от 45 до 55 Гц;
- от сети переменного тока напряжением (220 и частотой (50±0,5) Гц;
- от сети постоянного тока напряжением (220 +80-115) В
или сети переменного тока напряжением (220 +40-135) В и частотой (50±0,5) Гц (универсальное питание);
+22
модификаций ЦП8512/3 - ЦП8512/4 - от сети постоянного тока напряжением (48 -8) В
Рабочие условия применения:
- диапазон температур, °С от минус 40 до плюс 50
- относительная влажность до 95% без конденсации;
- магнитное поле переменного тока с индукцией не более 0,5 мТл
- вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения 0,15 мм
Температура транспортирования относительная влажность, % Температура хранения относительная влажность, %, не более
от минус 50 до плюс 50 °С; от 5 до 95 без конденсации от 5 до 40 °С;
80
Мощность, потребляемая от источника питания и измерительной цепи, ВА, не более 8
Габаритные размеры, мм, не более Масса, кг, не более
120х120х150
1,0
Знак утверждения типа наносится на табличку на крышке устройства и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
| Количество | ||
| Наименование | ЦП8512/1, ЦП8512/2 ЦП8512/5, ЦП8512/6 | ЦП8512/3, ЦП8512/4 |
| Устройство измерительное ЦП8512 | 1 | 1 |
| Т ермопреобразователь сопротивления* | 1 | - |
| Паспорт ЗЭП.499.022 ПС | 1 | 1 |
| Методика поверки МП.ВТ.101-2004** | 1 | 1 |
| Руководство по эксплуатации ЗЭП.499.022 РЭ ** | 1 | 1 |
| * Тип и необходимость поставки термопреобразователя сопротивления ЦП8512/2, ЦП8512/5, ЦП8512/6 указывается при заказе. ** Количество экземпляров оговаривается при заказе. | для ЦП8512/1, | |
осуществляется по документу «Устройства измерительные ЦП8512. Методика поверки МП.ВТ.101-2004», утвержденной РУП «Витебский ЦСМС» 20 августа 2004 г.
Перечень основного поверочного оборудования:
- установка поверочная полуавтоматическая УППУ-1М, диапазон измерения напряжения
0 - 750 В с частотой 40 - 1000 Гц, основная погрешность ± 0,03 %;
- магазин сопротивлений Р4831, диапазон сопротивлений 0 - 100 кОм, кл. точн. 0,02;
- магазин сопротивлений Р33, диапазон сопротивлений 0,1 - 99999,9 Ом, кл. точн. 0, 2;
- катушка сопротивления образцовая Р331, Яном.= 100 Ом, кл. точн. 0,01;
- частотомер Ч3-54, диапазон измерений частоты от 0,1 Гц до 120 МГц, отн. погрешность 5,5-10-7;
- вольтметр В7-34, диапазон измерений напряжения постоянного тока 0-100 В, кл. точн ±0,017%.
Сведения о методиках (методах) измерений. Методы измерений изложены в документе «Устройства измерительные ЦП8512. Руководство по эксплуатации» ЗЭП.499.022 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам измерительным ЦП8512
ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования Общие требования;
ТУ РБ 300080696.022-2004 Устройства измерительные ЦП8512. Технические условия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
