| Номер в госреестре | 32285-17 |
| Наименование СИ | Устройства измерительные |
| Обозначение типа СИ | ЦП8512 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 28.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерительные ЦП8512 (далее - устройства) предназначены для измерений частоты сигналов переменного тока с отображением ее на встроенном цифровом индикаторе, преобразования измеренного значения в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1 - ЦП8512/4) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/4); измерений сигналов сопротивления от термопреобразователей сопротивления с преобразованием в значения температуры по ГОСТ 6651-2009 и отображением в градусах Цельсия на встроенном цифровом индикаторе, преобразования полученных значений температуры в выходной аналоговый сигнал постоянного тока (модификации ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6) и в сигнал интерфейса RS-485 (модификации ЦП8512/2, ЦП8512/6).
Принцип действия устройств ЦП8512 основан на преобразовании входного сигнала в цифровой код. После этого производятся вычисления требуемых величин в цифровой форме, результаты выводятся на цифровой индикатор устройств и передаются по интерфейсу RS-485, а также преобразуются в выходной аналоговый сигнал постоянного тока.
Устройства конструктивно состоят из следующих основных узлов: корпуса, крышки, платы управления и индикации, платы источника питания.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок.
Конструкцией устройств предусмотрена их установка на щитах и панелях.
Устройства имеют 6 модификаций (см. таблицу 2).
ЦП8512/1 - ЦП8512/4 могут применяться в составе электроэнергетических систем и установок и предназначены для включения в цепь переменного напряжения непосредственно или через измерительные трансформаторы напряжения.
ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 в комплекте с термопреобразователями сопротивления из платины и меди с номинальными статическими характеристиками 100М, 100П, Pt100 (далее - ТС) по ГОСТ 6651-2009 могут применяться для измерения температуры воздуха, сыпучих, жидких или газообразных сред.
Модификации устройств, имеющие встроенный интерфейс RS-485, обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ (далее - ПЭВМ).
При помощи кнопок, расположенных на передней панели, в память устройств заносятся два значения температуры Т1 и Т2 (Т1 < Т2) из диапазона измерений, которые определяют переключение внешней электрической цепи контактами реле, встроенного в устройства. При достижении температуры Т1 контакты реле замыкаются, а при температуре Т2 контакты реле размыкаются, таким образом, устройства могут выполнять функцию поддержания температуры различных сред.

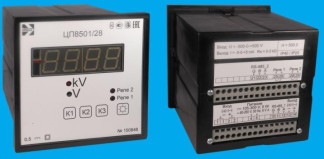

Фотографии общего вида устройств приведены на рисунках 1 и 2. Схема указания мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на устройства приведены на рисунке 3.
1 - место расположения клейма - наклейки ОТК,
2 - место расположения клейма - наклейки знака поверки
Рисунок 3 - Схема указания мест нанесения клейм - наклеек ОТК и знака поверки на устройствах (вид сзади)
Программное обеспечение (ПО) устройств состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память устройств на заводе изготовителе.
После установки (прошивки) ПО в энергонезависимую память устройства пережигается перемычка JTAG интерфейса в микроконтроллере. Конструкция СИ исключает возможность несанкционированного влияния на ПО устройств и измерительную информацию. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики устройств, указанные в таблице 3, приведены с учетом влияния ВСПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CP8512.txt |
| Номер версии (идентификационный номер ПО) | Версия ПО не ниже 310 |
| Цифровой идентификатор ПО | 6A25OCAD |
| Алгоритм вычисления цифрового идентифика-тора | CRC32 |
Диапазоны входных и выходных сигналов в зависимости от модификации устройства устройств приведены в таблице 2.
Таблица 2 - Диапазоны входных и выходных сигналов модификаций устройств ЦП8512
| Модифи кация устройств | Диапазон измерений входного сигнала | Диапазон изменения | Нали чие интер фейса RS-485 | ||||
| частоты, Гц | сигналов от ТС [температура, оС] | показаний цифрового табло устройства | выходного аналогового сигнала, мА | ||||
| по час тоте, Гц | по температуре, оС | по частоте | по сигналу сопротивления от ТС | ||||
| ЦП8512/1 | 45 -55 | 100П, 100М, Pt100 [от - 50 до +50] | 45 -55 | от - 50 до +50 | - | от 0 до 5 от -5 до +5 от 4 до 20 | нет |
| ЦП8512/2 | да | ||||||
| ЦП8512/3 | 45 -55 | - | 45 -55 | - | от 0 до 5 от 4 до 20 | - | нет |
| ЦП8512/4 | да | ||||||
| ЦП8512/5 | - | 100М [от - 50 до +50; от - 50 до + 200] | - | от - 50 до +50 от - 50 до + 200 | - | - | нет |
| 100П, Pt100 [от - 50 до +50; от - 50 до + 200; от + 100 до + 600] | от - 50 до +50 от - 50 до + 200 от + 100 до + 600 | ||||||
| ЦП8512/6 | - | 100М [от - 50 до +50; от - 50 до + 200] | - | от - 50 до +50 от - 50 до + 200 | - | от 0 до 5 от -5 до +5 от 4 до 20 | да |
| 100П, Pt100 [от - 50 до +50; от - 50 до + 200; от + 100 до + 600] | от - 50 до +50 от - 50 до + 200 от + 100 до + 600 | ||||||
| Примечание: Каждая модификация устройств изготавливается для одного типа ТС, одного диапазона измерений температуры и на один из диапазонов изменений выходного аналогового сигнала, которые указываются при заказе | |||||||
Таблица 3 - Метрологические характеристики устройств
| Характеристика | начение | ||
| при измерении частоты | при измерении сигналов от ТС с представлением в °С | ||
| Класс точности ИП | 0,05 | 1,0 | |
| Пределы допускаемой основной приведенной погрешности устройств, % от нормирующего значения входного аналогового сигнала, ± | 0,05 | 1,0 | |
| Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, % от нормирующего значения выходного аналогового сигнала, ± | - при изменении температуры окружающего воздуха от +(20±2) °С до -30 и +50 °С на каждые 10 °С | 0,05 | 0,5 |
| - при воздействии относительной влажности (95±3) % при +35 °С | 0,05 | 0,5 | |
| - при воздействии внешнего однородного магнитного поля переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля | 0,05 | 0,5 | |
| - при изменении напряжения питания от номинального значения в допускаемых пределах | 0,05 | 1,0 | |
| Нормирующие значения -для показаний индикатора и цифрового выходного сигнала 50 Гц - при измерении частоты; Диапазон изменения показаний цифрового табло устройства по температуре в °С -при измерении сигналов от ТС с представлением в °С; - для выходного аналогового сигнала при измерении сигналов от ТС 5 мА - для диапазона от 0 до 5 мА; 5 мА - для диапазона от -5 до +5 мА; 20 мА - для диапазона от 4 до 20 мА; - для выходного аналогового сигнала при измерении частоты: 25 мА - для диапазона от 0 до 5 мА; 80 мА - для диапазона от 4 до 20 мА. | |||
Таблица 5 - Метрологические характеристики устройств
| Характеристика | Значение |
| Параметры электрического питания: | |
| - питание ЦП8512/1 и ЦП8512/2 | от измерительной цепи по частоте напряжением от 207 до 253 В или от 90 до 110 В частотой от 45 до 55 Гц; |
| - питание ЦП8512/3 - ЦП8512/4 | от измерительной цепи по частоте напряжением от 207 до 253 В или от 90 до 110 В частотой от 45 до 55 Гц или от сети переменного тока напряжением от 85 до 265В, частотой 50 Гц или от сети постоянного тока напряжением от 105 до 300 В или от сети постоянного тока (далее - универсальное питание 230В) или от сети постоянного тока напряжением (48+f) В, (24+12) В, (12-6) В или (5-0,2) В |
| - питание ЦП8512/5 и ЦП8512/6 | От сети переменного тока напряжением от 207 до 253 В, 50 Гц или универсальное питание 230 В или от сети постоянного тока напряжением (48+f) В, (24+12) В, (12-6) В или (5-0,2) В |
| Мощность, потребляемая устройствами от цепи питания или измерительной цепи по частоте, при номинальном значении напряжения и максимальных значениях входных сигналов, ВА, не более: - при питании от измерительной цепи по частоте и при питании от сети переменного тока напряжением 230 В, 50 Гц; - при питании от сети переменного тока; - при питании от сети постоянного тока (универсальное питание); - при питании от сети постоянного тока. | 8,0 6,0 5.0 5.0 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +55; 95 от 84 до 106,7 |
| Нормальные условия применения: -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84 до 106,7 |
| Характеристика | Значение |
| Габаритные размеры модификаций ЦП8512/1 - ЦП8512/6, мм, не более: | |
| - высота | 120 |
| - ширина | 120 |
| - длина | 130 |
| Габаритные размеры модификаций ЦП8512/3 - ЦП8512/6 (по заказу), мм, не более: | |
| - высота | 96 |
| - ширина | 96 |
| - длина | 130 |
| Масса, кг, не более | 0,75 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка на отказ, часов, не менее | 150000 |
наносится на лицевую панель устройства методом офсетной печати и на эксплуатационную документацию типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| ЦП8512/1, ЦП8512/2, ЦП8512/5, ЦП8512/6 | ЦП8512/3, ЦП8512/4 | ||
| У стройство измерительное ЦП8512 | ЗЭП.499.022 | 1 | 1 |
| Т ермопреобразователь сопротивления | Тип и необходимость указывается при заказе | 1 | - |
| Паспорт | ЗЭП.499.022 ПС | 1 | 1 |
| Руководство по эксплуатации | ЗЭП.499.022 РЭ | Количество по заказу | Количество по заказу |
| Методика поверки | МП. ВТ. 101-2004 | Количество по заказу | Количество по заказу |
осуществляется по документу МП.ВТ.101-2004 «Устройства измерительные ЦП8512. Методика поверки», утвержденному РУП «Витебский ЦСМС» 20 августа 2004 г.
Основные средства поверки:
установка поверочная полуавтоматическая УППУ-1М, регистрационный номер в Федеральном информационном фонде № 5929-77;
магазин сопротивлений Р4831, 1М, регистрационный номер в Федеральном информационном фонде № 6332-77;
магазин сопротивлений Р33, регистрационный номер в Федеральном информационном фонде № 1321-60;
катушка сопротивления образцовая Р331, регистрационный номер в Федеральном информационном фонде № 1162-58;
частотомер Ч3-54, регистрационный номер в Федеральном информационном фонде № 5480-76;
вольтметр В7-34, регистрационный номер в Федеральном информационном фонде № 7982-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на корпус устройств в соответствии с рисунком 3.
приведены в эксплуатационном документе.
ТУ РБ 300080696.022-2004 «Устройства измерительные ЦП8512. Технические условия.»
