| Номер в госреестре | 32301-13 |
| Наименование СИ | Анализаторы серы рентгеновские энергодисперсионные |
| Обозначение типа СИ | АСЭ-2 |
| Изготовитель | Акционерное общество «Инновационный центр «Буревестник» (АО ИЦ «Буревестник»), г. Санкт-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы рентгеновские энергодисперсионные АСЭ-2 Назначение средства измерений
Анализатор серы рентгеновский энергодисперсионный АСЭ-2 (далее - анализатор) предназначен для измерения массовой доли серы в бензинах (неэтилированных), дизельном топливе, сырой нефти, керосине, нефтяных остатках, основах смазочных масел, гидравлических маслах, реактивных топливах, и других дистиллятных нефтепродуктах.
Анализатор представляет собой стационарный прибор, в основе работы которого лежит метод энергодисперсионной рентгенофлуоресцентной спектрометрии, основанный на измерении интенсивности рентгеновского излучения серы в стандартном образце или исследуемой пробе и интенсивности рассеянного излучения углеводородной матрицы, являющейся основой образца. Измеренное значение интегральной интенсивности серы пропорционально ее содержанию в образце.

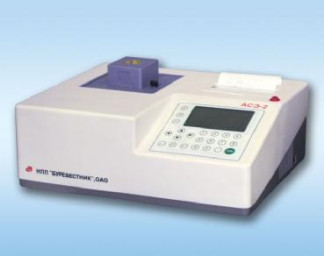

Флуоресцентное излучение серы регистрируется газонаполненным, отпаянным, пропорциональным счетчиком, преобразуясь в нем в электрический сигнал, который затем поступает на вход предусилителя. Далее импульс напряжения усиливается регулируемым усилителем, формируется и поступает в аналого-цифровой спектрометрический преобразователь напряжение-код (АЦП). На выходе АЦП формируется цифровой код, соответствующий амплитуде импульса и определяющий номер канала, в который заносится единица, обозначающая факт регистрации импульса. Частота следования импульсов определенной амплитуды пропорциональна содержанию серы в образце. Последовательность импульсов различной амплитуды образует спектр излучения образца. Спектр обрабатывается микропроцессорным устройством и выводится на экран дисплея или принтер. Внешний вид анализатора с указанием места пломбировки от несанкционированного доступа представлен на рисунке 1.
Управление анализатором, обработка спектра и вычисление массовой доли серы в нефтепродуктах производится с использованием программного комплекса «Программа для
Лист № 2 Всего листов 4
встроенного компьютера энергодисперсионного рентгеновского анализатора серы АСЭ-2», предустановленного в устройство микропроцессорное прибора.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей анализатора.
Идентификационные данные ПО анализатора приведены в таблице 1.
Программное обеспечение является метрологически значимым, поскольку определяет процесс управления анализатором и алгоритм проведения измерений на нем.
Уровень защиты ПО - «С» по МИ 3286-2010.
Таблица 1 Идентификационные данные ПО анализатора
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(кон-трольная сумма метрологической значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа для встроенного компьютера энергодисперсионного рентгеновского анализатора серы АСЭ-2 | АСЭ-2 | ЯБ 00180 - 01 Версия 2.3.0.1 | 0х3А6Б | CRC16 Poly:0x8005 In-it:0x0000 Re-fIn:True RefOut:True XorOut: 0x0000 |
Основные метрологические и технические характеристики анализатора приведены в таблице 2.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| 1 Диапазон измерений массовой доли серы, % | от 0,0005 до 5,00 |
| 2 Пределы допускаемой относительной погрешности в режиме измерений массовой доли серы, %: в диапазоне от 0,0005 % до 0,10 % вкл. в диапазоне св. 0,10 % до 5,00 % | ± (2 , 4194-C-0,464) ±(7,0408 - 0,4082-С) где С- измеренное значение массовой доли серы, % |
| 3 Повторяемость показаний r (Р=0,95), %, не более | ( 0,0188С + 0,0008 ) где С- значение массовой доли серы , % |
| 4 Статистический предел обнаружения за 600 с, %, не более | 0,0003 |
| 5 Предел допускаемой основной относительной погрешности в режиме измерений скорости счета, % | 0,5 |
| 6 Время непрерывной работы, ч, не менее | 17 |
| 7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220 ±22 |
| 8 Мощность, потребляемая анализатором, В А, не более | 100 |
| 9 Г абаритные размеры, мм, не более длина ширина высота | 470 350 215 |
| 10 Масса, кг, не более | 15 |
| 11 Полный средний срок службы, лет | 6 |
| 12 Наработка до отказа, ч, не менее | 1000 |
| 13 Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давления, кПа - относительная влажность воздуха при 25 0С, % | от 10 до 35 от 84 до 107 до 80 |
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на фирменную планку анализатора, фотохимическим методом.
Комплектность анализатора приведена в таблице 3. Таблица 3._
| Наименование и условное обозначение | Обозначение документа | Количе ство |
| Анализатор серы рентгеновский энергодисперсионный АСЭ-2 с установленным программным обеспечением Яб 00180-01 | Яб2.809.121 | 1 шт. |
| Комплект запасных частей, инструмента, принадлежностей и сменных частей согласно Яб2.809.121 ЗИ, включая контрольные и государственные стандартные образцы. | 1 комплект | |
| Комплект эксплуатационных документов согласно ведомости Яб2.809.121 ВЭ | 1 комплект | |
| Ведомость эксплуатационных документов | Яб2.809.121 ВЭ | 1экз. |
осуществляется по документу Яб2.809.121РЭ (раздел 11), утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в мае 2013 г.
Основные средства поверки - государственные стандартные образцы массовой доли серы в минеральном масле: ГСО 9515-2010, 9516-2010, 9407-2009, 9416-2009 или иные стандартные образцы с метрологическими характеристиками не хуже указанного.
Сведения о методиках измерений приведены в разделе 8 руководства по эксплуатации Яб2.809.121 РЭ, а также в следующих стандартах на методы испытаний нефтепродуктов: ГОСТ Р 51947-2002 «Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
А8ТМ D 4294-98 «Нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
Лист № 4 Всего листов 4
А8ТМ D 6445-99 «Стандартное определение серы в бензине методом энергодисперсионной рентгенофлуоресцентной спектрометрии»;
ISO 20847-2004 «Нефтепродукты. Определение содержания серы в топливе для двигателей внутреннего сгорания. Рентгеновская флуоресцентная спектрометрия на основе энергетической дисперсии».
Нормативные и технические документы, устанавливающие требования к анализаторам серы рентгеновским энергодисперсионным АСЭ-2
Технические условия ТУ 4276-072-00227703-2006.
