| Номер в госреестре | 32509-12 |
| Наименование СИ | Микрометры специальные |
| Обозначение типа СИ | МКН |
| Изготовитель | ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Микрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов. Физическая величина
- длина (мм).
Принцип действия механический.

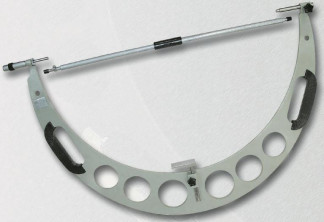

Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка.
Для установки в исходное положение микрометры имеют установочные меры со сферическими измерительными поверхностями.
Для того, чтобы скоба и установочная мера не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки
Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки.
Число модификаций - 8 (МКН 550, МКН 650, МКН 750, МКН 850, МКН 950, МКН 1050, МКН 1150, МКН 1250), отличающихся друг от друга диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.
- Цена деления - 0,01 мм.
- Измерительное перемещение микрометрического винта - 50 мм.
- Измерительное усилие - от 5 до 10 Н.
- Колебание измерительного усилия - не более 2 Н.
- Модификация, диапазон измерений, пределы допускаемой погрешности микрометра в любой точке диапазона измерений при нормируемом измерительном усилии, габаритные размеры и масса указаны в таблице 1.
Таблица 1
| Модификации микрометров | Диапазон измерений, мм | Пределы допускаемой погрешности, мкм | Габаритные размеры, мм, не более, длина х ширина х высота | Масса, кг, не более |
| МКН 550 | 450 - 550 | ±9,0 | 775х75х435 | 5,5 |
| МКН 650 | 550 - 650 | ±11,0 | 875х75х515 | 6,0 |
| МКН 750 | 650 - 750 | ±16,0 | 985х75х570 | 7,5 |
| МКН 850 | 750 - 850 | ±16,0 | 1035х75х605 | 9,5 |
| МКН 950 | 850 - 950 | ±18,0 | 1145х75х680 | 11,0 |
| МКН 1050 | 950 - 1050 | ±20,0 | 1235х75х705 | 13,0 |
| МКН 1150 | 1050 - 1150 | ±20,0 | 1345х75х845 | 14,0 |
| МКН 1250 | 1150 - 1250 | ±20,0 | 1445х75х910 | 15,0 |
- Допуски параллельности и плоскостности измерительных поверхностей микрометров должны соответствовать значениям, указанным в таблице 2.
Таблица 2
| Модификация | Допуск параллельности измери | Допуск плоскостности измери |
| микрометров | тельных поверхностей, мкм | тельных поверхностей, мкм |
| МКН 550 | 11 | |
| МКН 650 | 13 | |
| МКН 750 | 15 | |
| МКН 850 | 17 | 1 |
| МКН 950 | 18 | |
| МКН 1050 | 20 | |
| МКН 1150 | 21 | |
| МКН 1250 | 22 | |
| - Допускаемое | отклонение длины установочной | меры от номинального размера |
должно соответствовать значениям, указанным в таблице 3. Таблица 3
| Номинальный размер установочной меры, мм | Допускаемое отклонение длины установочной меры от номинального размера, мкм |
| 500 | ±3,5 |
| 600 | ±4,5 |
| 700; 800 | ±5,0 |
| 900 | ±5,5 |
| 1000; 1100; 1200 | ±6,0 |
- Параметр шероховатости измерительных поверхностей микрометров Яа<0,2 мкм, измерительных поверхностей установочных мер - Яа<0,08 мкм по ГОСТ 2789-93.
- Условия эксплуатации: температура окружающего воздуха от минус 20 °С до плюс 35 °С, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до
106,7 кПа.
- Средний срок службы - не менее 6 лет.
Знак утверждения типа наносят на скобу микрометра методом гравирования или на микроголовку методом наклейки, на титульный лист эксплуатационного документа - типографским способом.
В комплектность входят: микрометр; мера установочная; гильзы соединительные -
2 шт.; ключ; футляр; руководство по эксплуатации.
осуществляется по разделу 5 МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации».
Перечень средств поверки (эталонов):
1) образцы шероховатости с параметрами Ra = 0,2 мкм и Ra = 0,08 мкм ГОСТ 9378-93;
2) весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008;
3) плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88;
4) линейка ЛД-1-80 ГОСТ 8026-92;
5) концевые меры 1-2 и 1-2,001 ГОСТ 9038-90;
6) концевые меры 2-Н9, 2-Н21 ГОСТ 9038-90;
7) головка измерительная 1ИГ ГОСТ 18833-73;
8) машина оптико-механическая типа ИЗМ- I ТУ 3-3.1045-75.
МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к микрометрам специальным МКН
1) ТУ 3934-131-00221072-2011 «Микрометры специальные МКН. Технические условия».
2) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
3) МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации» с разделом 5 «Методика поверки», утверждённой в ноябре 2011 года ГЦИ СИ ФБУ «Кировский ЦСМ».
Микрометры специальные МКН применяются при осуществлении производственного контроля за соблюдением требований промышленной безопасности к эксплуатации опасного производственного объекта в нефтегазовой промышленности, в машиностроении, а также на трубопрокатных предприятиях.
| Зарегистрировано поверок | 302 |
| Поверителей | 29 |
| Актуальность данных | 17.11.2024 |
