Датчики облаков лазерные ДОЛ-2, 32517-12

Назначение

Датчики облаков лазерные ДОЛ-2 (далее - ДОЛ-2) предназначены для измерения и регистрации высоты нижней границы облаков (далее - ВНГО).

Описание

Принцип действия ДОЛ-2 заключается в посылке в направлении цели (облака) серии импульсов в инфракрасном диапазоне частот и измерении на временном интервале интенсивности отраженного сигнала обратного рассевания (далее - эхо-сигнала).

Приемное и передающее устройства ДОЛ-2 конструктивно объединены в единое приемно-передающее устройство (У 1111), устанавливаемое на открытой площадке для проведения измерений.

Блок управления ДОЛ-2 (БУ) устанавливается в помещении на расстояние до 8 км от УПП (длина линии связи) и обеспечивает взаимодействие с УПП, индикацию состояния УПП и результатов измерений, архивацию и передачу информации в автоматизированные информационно-измерительные комплексы.

Алгоритм обработки эхо-сигнала процессором УПП, позволяет выделить отраженный сигнал не менее чем от двух слоев облаков (при наличии), оценить поглощение излучения атмосферными аэрозолями (туман, дымка), а также частицами жидких и твердых осадков и определить высоты нижних границ слоев облачности или оценить значение вертикальной видимости.

В качестве излучателя в УПП используется полупроводниковый импульсный лазер с длиной волны 915 нм, выходной мощностью (среднее значение) 9 мВт, длительностью импульса 100 нс и частотой следования импульсов 0,25 кГц.

УПП построен по оптической схеме с совмещенными оптическими осями излучающего телескопа (диаметр 300 мм) и приемного телескопа (диаметр 70 мм), в фокусе которого установлен фотодиод.

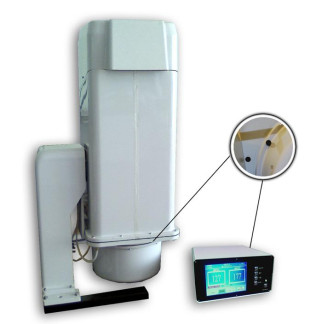

Фотография общего вида, места пломбировки составных частей ДОЛ-2, места для нанесения оттисков клейм и места размещения наклеек приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) ДОЛ-2 включает:

-    ПО «Программа датчика облаков лазерного ДОЛ-2» РОФ.МЕСП.00005-01, встроенное в УПП, обеспечивающее проведение и обработку измерений, обмен информацией УПП с БУ по двухпроводной линии связи;

-    ПО «Программа блока управления ДОЛ-2» РОФ.МЕСП.00006-01, встроенное в БУ, обеспечивающее взаимодействие с УПП, индикацию состояния УПП и результатов измерений, архивацию и передачу информации в автоматизированные информационно-измерительные комплексы.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на фланец корпуса УПП рядом с наименованием изделия и его заводским номером, а также типографским способом на титульные листы Руководства по эксплуатации МЕСП.416141.001 РЭ и Формуляра МЕСП.416141.001 ФО датчика.

Комплектность

-    датчик облаков лазерный ДОЛ-2;

-    комплект ЗИП;

-    формуляр МЕСП.416141.001 ФО;

-    руководство по эксплуатации МЕСП.416141.001 РЭ;

-    методика поверки МП 254-0019-2011.

Поверка

осуществляется в соответствии с документом МП 254-0019-2011 «Датчик облаков лазерный ДОЛ-2. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2012 г.

Основные средства поверки:

-    рулетка измерительная металлическая Р50УЗК длиной 50 м с пределами допускаемой погрешности ± 0,3 мм по ГОСТ 7502-98;

-    дальномер лазерный ЛДИ-3 по 1.430.004 ТУ;

-    мишень плоская светоотражающая (щит плоский, размером 2х2 м).

Нормативные и технические документы, устанавливающие требования к датчику облаков лазерному ДОЛ-2

1    ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24 + 75000 м.

2    МИ 2060-90 ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 + 50 м и длин волн в диапазоне 0,2 + 50 мкм.

3    Руководство по метеорологическим приборам и методам наблюдений. ВМО, 2000 г., Женева, Швейцария. Приложение 1.В, с. 11-17. Требования к оперативной точности данных наблюдений.

4    Авиационные правила. Часть 170, том II. Сертификационные требования к оборудованию аэродромов. Глава 8. Метеорологическое оборудование. Раздел 8.3 Измерители высоты нижней границы облаков. Издание второе. М., 2003 г., с. 114.

5    Методические указания. Основные технические требования к дистанционным средствам измерений наземной сети наблюдений. С-П., 1997 г., с. 25-31.

6    Датчик облаков лазерный ДОЛ-2. Технические условия. МЕСП.416141.001 ТУ.

Рекомендации к применению

При осуществлении деятельности в области гидрометеорологии.
