| Номер в госреестре | 32559-16 |
| Наименование СИ | Анализаторы автоматические фракционного состава нефтепродуктов |
| Обозначение типа СИ | АФСА |
| Изготовитель | ЗАО "Белорусский межвузовский центр" (БМЦ), Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы автоматические фракционного состава нефтепродуктов «АФСА» (далее - анализаторы) предназначены для определения зависимости температуры кипения нефтепродуктов по ГОСТ 2177-99, ГОСТ Р EH ИСО 3405-2007 от количества отогнанного продукта в лабораторных условиях.
Принцип действия анализаторов основан на измерении температуры кипения нефтепродукта и объема отгона при заданных программным путем скоростях выпаривания и автоматическом поддержании заданных программно температурах охлаждающей бани и приемной камеры.
Анализатор состоит из корпуса, блока управления, узла нагрева, охлаждающего устройства и приемной камеры.
Анализатор изготавливается в двух модификациях:
«АФСА» - анализатор автоматический фракционного состава нефтепродуктов под управлением ПЭВМ, подключаемого к анализатору через интерфейсный порт RS-232;

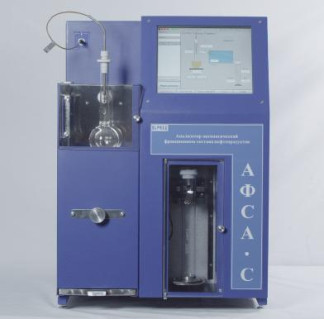

«АФСА-С» - анализатор автоматический фракционного состава нефтепродуктов со встроенной панелью оператора с сенсорным экраном
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АФСА |
| Номер версии (идентификационный номер ПО) | 3.13.0.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон задания температур разгонки нефтепродуктов, °С | от 0 до 400 |
| Диапазон измерения температур разгонки нефтепродуктов, °С | от 20 до 360 |
| Пределы допускаемой абсолютной погрешности при измерении температуры кипения нефтепродукта, °С | ±0,5 |
| Пределы допускаемой абсолютной погрешности при измерении объема конденсата, см3 | ±0,5 |
| Скорость разгонки нефтепродуктов (с погрешностью ± 0,5 см /мин), см3 /мин | от 2 до 5 |
| Объём колбы для перегонки, см , не менее | 125 |
| Объём мерного цилиндра, см3 | 100 |
| Диапазон поддержания температуры охлаждающей ванны, °С | от 0 до 65 |
| Напряжение питания переменного тока, с номинальной частотой 50 Гц | 230±23В |
| Потребляемая мощность анализатора, кВА , не более | 3,5 |
| Масса анализатора, кг, не более | 65 |
| Габаритные размеры (ШхГхВ), мм, не более: АФСА-С АФСА | 500х570х670 520х540х720 |
| Время установления рабочего режима, мин, не более | 40 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность, при температуре 25°С, %, не более Атмосферное давление, кПа | от 10 до 35 80 от 84 до 106,7 |
наносится на паспорт типографским способом и на лицевую панель измерительного блока методом струйной печати.
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество |
| 1. Анализатор | 1 шт. |
| 2. ПЭВМ (АФСА)* | 1 шт. |
| 3. Датчик температуры паров в колбе (термометр сопротивления платиновый) в центрирующем устройстве с присоединенными кабелем и разъемом | 1 шт. |
| 4. Цилиндр 100 мл | 3 шт. |
| 5. Каплеприемник | 1 шт. |
| 6. Колба Энглера с центрирующим устройством | 1 шт. |
| 7. Мерный цилиндр 10 мл | 1 шт. |
| 8. Шланг для залива (слива) тосола | 1 шт. |
| 9. Трос для протирки трубки | 1 шт. |
| 10. Жаропрочная подставка под колбу | 1 шт. |
| 11. Паспорт | 1 шт. |
| 12. Методика поверки | 1 шт. |
| 13. Упаковка | 1 шт. |
| Примечание -*ПЭВМ поставляется по требованию потребителя. | |
осуществляется по документу МП.МН 393-2014 «Анализатор автоматический фракционного состава нефтепродуктов «АФСА». Методика поверки», утвержденному РУП «Бел-ГИМ» 16.12.2014 г.
Основные средства поверки:
магазин сопротивлений МСР-60, класс точности 0,02;
мерные колбы емкостью (10, 25, 50, 100) см3, класс точности 2 (ГОСТ 1770-74); секундомерСД-СОС-пр-100, диапазон измерений от 0 до 30 мин., класс точности 2; ГСО 8785-2006, ГСО 8786-2006, ГСО 8787-2006.
приведены в руководстве по эксплуатации на анализаторы автоматические фракционного состава нефтепродуктов «АФСА».
ГОСТ 2177-99 Нефтепродукты. Методы определения фракционного состава
ГОСТ Р EH ИСО 3405-2007 Нефтепродукты. Методы определения фракционного состава
при атмосферном давлении
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия ТУ РБ 14789681.002-98 Анализатор автоматический фракционного состава нефтепродуктов «АФСА»
| Зарегистрировано поверок | 226 |
| Поверителей | 27 |
| Актуальность данных | 17.11.2024 |
