Генераторы сигналов Г4-219, 32580-12

Назначение

Генераторы сигналов Г4-219 (далее по тексту генератор) предназначены для генерирования смодулированных колебаний в диапазоне частот от 1 Гц до 100 МГц и колебаний с амплитудной, частотной, фазовой и импульсной модуляцией.

Описание

Работа генераторов основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Конструктивно генераторы выполнены в виде моноблоков. Управление изменением выходных характеристик обеспечивается с помощью клавиш управления и верньера, расположенных на лицевой панели. Сигнал с установленными характеристиками воспроизводится на основном выходе с согласованной нагрузкой 50 Ом. Генераторы имеют пять режимов работы:

НГ - режим немодулированной генерации;

АМ - режим амплитудной модуляции от внутреннего или внешнего сигнала;

ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;

ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;

ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

Параметры выходного сигнала отображаются на графическом ЖК индикаторе.

Г енераторы обеспечивают работу с последовательным интерфейсом (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D).

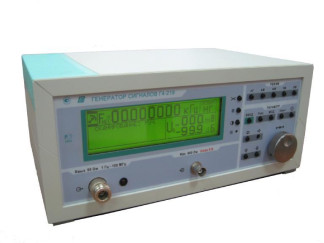

Общий вид генератора представлен на рисунке 1. Места пломбировки и нанесения пове-рительных клейм указаны на рисунке 2.

Места пломбировки

Поверительное клеймо в виде наклейки наносится на свободное место на лицевой панели

Программное обеспечение генератора, определяющее его метрологические характеристики, отсутствует.

Программное обеспечение осуществляет установку внутренней конфигурации составных частей генератора, обеспечивая при этом соответствие режима его работы режиму, заданному оператором на лицевой панели или через интерфейс RS-232.

Программное обеспечение генератора записывается в память микроконтроллера на этапе производства и в процессе эксплуатации генератора изменению не подлежит.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню «А» по МИ 3286-2010».

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

1    Режим непрерывной генерации

1.1    Диапазон частот

1.2    Шаг установки частоты

1.3    Погрешность установки частоты не более где fa несущая частота генератора

1.4    Нестабильность частоты за 15 мин, не более

1.5    Максимальный уровень выходного сигнала на нагрузке 50 Ом

1.6. Максимальная выходная мощность на нагрузка 50 Ом, в полосе частот от 1 Гц до 100 МГц

1.7    Динамический диапазон установки выходного сигнала (для всех режимов)

1.8    Шаг установки уровня выходного сигнала (для всех режимов)

1.9    Погрешность установки выходного напряжения:

-    при регулировке до 60 дБ, не более

-    при регулировке от 60 дБ до 100 дБ, не более

1.10    Уровень гармоник несущей частоты в режиме НГ, не более

1.11    Паразитная девиация частоты, не более (где fa - несущая частота генератора)

2    Режим амплитудной модуляции

2.1    Диапазон модулирующей частоты от внутреннего генератора

2.2    Диапазон установки коэффициента АМ при работе от внутреннего генератора

2.3    Шаг перестройки коэффициента АМ

2.4    Погрешность установки коэффициента АМ, не более

2.5    Коэффициент гармоник огибающей при модуляции от внутреннего генератора

и коэффициенте модуляции от 10 до 90%, не более

2.6    Диапазон частот от внешнего модулирующего источника сигнала

2.7    Максимальная амплитуда внешнего модулирующего сигнала

2.8    Коэффициент гармоник огибающей

при модуляции от внутреннего модулирующего источника сигнала при коэффициенте АМ от 10 до 90%, не более

3    Режим частотной модуляции

3.1    Диапазон модулирующей частоты от внутреннего генератора

3.2    Шаг перестройки модулирующей частоты

3.3    Диапазон установки девиации частоты

3.4    Шаг перестройки девиации частоты

3.5    Треугольная форма модулирующего сигнала:

от 1 Гц до 100 МГц; от 0,001 Гц до 10 Гц;

±3 10-6 fa;

±5 10-7 fa;

1В;

20 мВт;

100 дБ;

от 10 мкВ до 10 мВ;

±1 дБ; ±2 дБ;

минус 35 дБ; 110-7 -fa;

от 0,1 Гц до 100 кГц;

от 0,1 до 99,9%;

0,1%;

1%;

1%;

от 10 Гц до 20 кГц;

5 В;

1%;

от 0,1 Гц до 100 кГц; от 0,1 Гц до 10 Гц; от 1 Гц до 100 кГц; от 1 Гц до 0,1 кГц;

-    Диапазон длительности огибающей модулирующего сигнала

-    Шаг перестройки

от 1 мс до 600 с; от 1 мс до 0,1 с; от 1 кГц до 50 МГц; от 1 Гц до 10 кГц;

от 1 мс до 600 с; от 1 мс до 0,1 с; от 1 кГц до 50 МГц; от 1 Гц до 10 кГц;

0,2%;

от 10 Гц до 20 кГц;

5 В;

от 0,1 Гц до 100 кГц; от 0,1Гц до 10 Гц; от 0,1° до 360°;

0,1°;

0,2%;

от 10 Гц до 20 кГц;

5 В;

50 дБ; прямоугольный;

от 0,5 мкс до 200 с; от 0,1 мкс до 0,01 с;

от 10 Гц до 20 кГц;

от 3,5 до 5 В;

-    Диапазон приращения по частоте

-    Шаг перестройки

3.6    Линейно-импульсная форма модулирующего сигнала:

-    Диапазон длительности видеоимпульса Шаг перестройки

-    Диапазон приращения по частоте

-    Шаг перестройки

3.7    Погрешность установки девиации частоты, не более

3.8    Диапазон частот внешнего модулирующего источника сигнала сложной формы

3.9    Максимальная амплитуда внешнего модулирующего сигнала

4    Режим фазовой модуляции:

4.1    Диапазон частот модулирующего сигнала

4.2    Шаг перестройки

4.3    Диапазон фазовой модуляции частоты

4.4    Шаг перестройки фазовой модуляции

4.5    Погрешность установки девиации фазы, не более

4.6    Диапазон частот внешнего модулирующего источника сигнала сложной формы

4.7    Максимальная амплитуда внешнего модулирующего сигнала

5    Режим импульсной модуляции:

5.1    Глубина ИМ, не менее

5.2    Вид сигнала от внутреннего источника модуляции: (скорость переключения ограничена полосой 100 МГц)

5.3    Диапазон регулировки длительности видеоимпульса

5.4    Шаг перестройки

5.5    Диапазон частот внешнего модулирующего источника сигнала прямоугольной формы

5.6    Амплитуда внешнего модулирующего сигнала положительной полярности

Общие характеристики генератора

•    Электрическая изоляция выдерживает без пробоя и поверхностного перекрытия испытательное напряжение синусоидальной формы частотой 50 Гц между сетевыми цепями и корпусом прибора:

-    при нормальных условиях, В, не менее    1500;

-    при повышенной влажности, В, не менее    900.

•    Электрическое сопротивление изоляции между цепями питания прибора и его корпусом, не менее:

-    в нормальных условиях применения, МОм    20;

-    при повышенной температуре, МОм    5;

-    при повышенной влажности окружающего воздуха, МОм    1.

•    Электрическое сопротивление между заземляющим контактом

сетевой вилки и корпусом генератора, Ом, не более    0,1.

•    Время установления рабочего режима, мин, не более    15.

•    Время непрерывной работы в рабочих условиях, ч, не менее    24.

•    Потребляемая мощность при номинальном напряжении, ,не более    60 В-А.

•    По уровню создаваемых индустриальных радиопомех генератор соответствует требованиям электромагнитной совместимости ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3. Напряжение индустриальных радиопомех (ИРП), создаваемых генератором, не превышает значений, приведенных в таблице 1.

Напряженность поля индустриальных радиопомех, создаваемых прибором не превышает, значений приведенных в таблице 2.

Таблица 1 - Допускаемые значения напряжения ИРП

Таблица 2 - Допускаемые значения напряженности поля ИРП

•    По устойчивости к климатическим и механическим воздействиям генератор соответствует ГОСТ 22261-94 группа 3;

•    Генератор обеспечивает следующие параметры надежности, долговечности и ремонтопригодности:

-    средняя наработка на отказ, ч, не менее    40000;

-    гамма-процентный ресурс, при g = 90 %, ч, не менее    40000;

-    гамма-процентный срок службы прибора,

при g = 80 %, лет, не менее    15;

-    гамма-процентный срок сохраняемости, лет, не менее:

для отапливаемых хранилищ    10;

для не отапливаемых хранилищ при g = 80 %    5;

-    среднее время восстановления работоспособного состояния, ч, не более    3;

-    вероятность отсутствия скрытых отказов прибора за 24 месяца

при среднем коэффициенте использования 0,17, не менее    0,95.

•    Масса генератора, кг, не более    3,5.

•    Г абаритные размеры генератора

(длина х ширина х высота), не более    290х129х222 мм.

•    Г енератор обеспечивает работу с интерфейсом RS 232

•    Нормальные условия эксплуатации:

-    температура окружающего воздуха, оС    (20 ± 5);

-    относительная влажность, %    (60 ± 15);

-    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106 (от 630 до 795);

-    напряжение питающей сети, В    (220 ±22);

-    частота напряжения питания, Гц    (50 ±1).

•    Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С    от 5 до 40;

-    относительная влажность при температуре 30 °С, %, не более    90;

-    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106 (от 630 до 795);

-    напряжение питающей сети    (220 ± 22) В, частотой(50 ±1) Гц

или (115 ± 5,75) В, частотой от 388 Гц до 428 Гц.

Знак утверждения типа

наносят на переднюю панель генератора методом офсетной печати, на титульный лист руководства по эксплуатации и формуляра - типографским способом.

Комплектность

Комплектность генератора указана в таблице 3

Таблица 3 - Состав комплекта поставки генератора

Поверка

методике поверки, изложенной в разделе 12 МЕРА. 411645.001 РЭ «Генератор сигналов Г4-219. Руководство по эксплуатации», утвержденной ГЦИ СИ ФБУ «Краснодарский ЦСМ» 27.02.2012г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-63/1, измерение частоты выходного сигнала генератора в полосе частот от 1 Гц до 100 МГц, стабильность опорного генератора ± 10-6;

-    анализатор спектра С4-60, измерение спектральных характеристик в полосе частот от 20 МГц до 300 МГц;

-    анализатор спектра СК4-59, измерение спектральных характеристик в полосе частот от 10 кГц до 100 МГц;

-    генератор сигналов специальной формы программируемый Г6-31, источник внешнего модулирующего сигнала прямоугольной формы, частотой до 1 МГц и напряжением (3 - 5) В;

-    генератор сигналов высокочастотный программируемый Г4-164, диапазон частот от 1 МГц до 50 МГц, выходной уровень 0,2 В, погрешность установки частоты 0,003 %;

-    генератор сигналов низкочастотный Г3-118, источник внешнего синусоидального модулирующего сигнала, частота от 10 Гц до 20 КГц, напряжение от 50 мВ до 5 В;

-    милливольтметр URV-55, измерение напряжений переменного тока 0,0003 - 1,0 В в полосе частот от 0,01 до 100 МГц с погрешностью ± 0,3 %;

-    мультиметр В7-64/1, измерение напряжений переменного тока 0,001 до 1,0 В в полосе частот от 10 Гц до 100 кГц с погрешностью ±0,3 %;

-    осциллограф универсальный С1-65 А, наблюдение параметров огибающей модулированного сигнала, частота не менее 20 МГц;

-    осциллограф универсальный двухканальный широкополосный С1-97, измерение параметров АИМ, частота не менее 300 МГц;

-    установка для поверки аттенюаторов Д1-14/1, измерение ослабления выходного напряжения от -60 до -100 дБс погрешностью ± 0,3 дБ;

-измеритель модуляции вычислительный СК3-45, измерение параметров модуляции, частота до 100 МГц, погрешности + (0,2-4,0) %.

Сведения о методах измерений

Методика воспроизведения немодулированных и модулированных колебаний в диапазоне частот от 1 Гц до 100 ГГц описана в разделе 8.3 документа МЕРА.411645.001.РЭ «Генератор сигналов Г4-219. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генераторам сигналов Г4-219

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.109-97 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.

3.    ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты.

4.    ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

5.    ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе).

6.    ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения.

7.    ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

8.    ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования».

9.    МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1х10-2.. ,.3х109 Гц.

10.    МЕРА.411645.001 ТУ «Генератор сигналов Г4-219. Технические условия».

11.    МЕРА.411645.001 РЭ «Генератор сигналов Г4-219. Руководство по эксплуатации», раздел 12 «Методика поверки», утвержденный ГЦИ СИ ФБУ «Краснодарский ЦСМ» 27.02.2012г.

Рекомендации к применению

Применяются при выполнении работ и (или) оказании услуг по обеспечению единства измерений.
