| Номер в госреестре | 32602-12 |
| Наименование СИ | Мосты эталонные переменного тока |
| Обозначение типа СИ | BN-100A |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.01.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мосты эталонные переменного тока BN-ЮОА Назначение средства измерений
Мосты эталонные переменного тока BN-ЮОА (далее - мосты) предназначены для воспроизведения нормированных электрических сигналов, моделирующих сигналы полномостовых тензометрических измерительных датчиков сопротивлением 350 Ом и работающих на несущей частоте 225 Гц, получаемых под действием заданных механических нагрузок.
Мосты эталонные переменного тока BN-ЮОА представляют собой портативные высокоточные электроизмерительные приборы. На передней панели мостов расположены: три поворотных переключателя, предназначенные для выбора диапазонов воспроизведения и установки уровней электрических сигналов, переключатель полярности напряжения питания тензометрических датчиков.
На задней панели мостов расположены: соединительный разъем для подключения к калибруемому измерительному прибору, выключатель питания и соединитель сетевого шнура.
Мосты эталонные переменного тока BN-ЮОА схемотехнически представляют собой прецизионную резистивную цепь, имитирующую тензометрический полномостовой датчик сопротивлением 350 Ом. Воспроизведение нормированных электрических сигналов в пределах ± 100мВ/В обеспечивается посредством переключаемых индуктивных делителей.
Низкая собственная ёмкость и индуктивность применяемой схемотехники обеспечивает высокий класс точности мостов эталонных переменного тока BN-Ю0А. Компенсация резистивных и ёмкостных влияний при использовании длинных соединительных кабелей достигается применением 6-проводной схемы подключения.

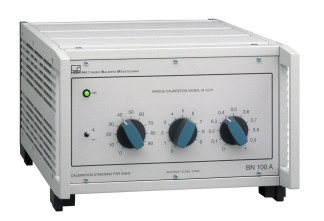

Фотография общего вида мостов эталонных переменного тока BN-100А представлена на рисунке 1.
BRIDGE CALIBRATION SIGNAL IN mV/V
0,7
0,8
0,9
BN 100 A
ACCURACY CU»SS 0,0005
Основные метрологические и технические характеристики мостов эталонных переменного тока BN-ШОА представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики мостов эталонных переменного тока BN-ЮОА_
| Наименование | Характеристика (диапазон измерения, погрешность) |
| Класс точности | 0,0005 |
| Номинальный диапазон частот напряжения питания измерительной части моста, Гц | от 223 до 227 |
| Допустимый диапазон частот напряжения питания измерительной части моста, Гц | от 215 до 235 |
| Номинальное напряжение питания измерительной части моста, В | 10 |
| Допустимое напряжение питания измерительной части моста, В | от 1 до 15 |
| Эквивалентное сопротивление измерительной части моста, Ом | от 346 до 354 |
| Полярность выходного сигнала | положительная или отрицательная |
| Предел воспроизведения коэффициента преобразования, мВ/В | ± 100 |
| Дискретность воспроизведения коэффициента преобразования, мВ/В | 0,1 |
| Напряжение питания моста (при номинальной частоте 50 Гц) | 115/230 В ± 10% |
| Г абаритные размеры (высота х ширина х глубина), мм | 171 х 255 х 367 |
| Масса, кг, не более | 7,2 |
| Условия эксплуатации: - номинальный температурный диапазон, °С - рабочий температурный диапазон, °С - относительная влажность, %, не более | от 15 до 30 от 0 до 50 80 |
Знак утверждения типа наносят на лицевую панель корпуса мостов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплект поставки мостов эталонных переменного тока BN-ЮОА
| Наименование | Обозначение | Количество |
| Мост эталонный переменного тока | BN-Ю0А | 1 |
| Сетевой кабель | - | 1 |
| Соединительный кабель | Kab 0238A-3 | 1 |
| Соединительный кабель | Kab 133A | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП-257/447-2011 | 1 |
осуществляется по документу МП-257/447-2011 «Мосты эталонные переменного тока BN-ЮОА. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 3 августа 2011 г.
Перечень основных средств, применяемых при поверке:
- мультиметр цифровой прецизионный 8508А
диапазон измерения напряжения переменного тока: 0 - 20 В (100 Гц - 2 кГц); предел допускаемой абсолютной погрешности измерения (DU): ± (0,000065 U + 0,2 мВ);
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения переменного тока: 3,3 - 32,9999 В (45 Гц - 10 кГц); предел допускаемой абсолютной погрешности воспроизведения (DU): ± (0,00015 xU + 0,6 мВ)
Методы измерений с помощью мостов эталонных переменного тока BN-100A указаны в документе «Мосты эталонные переменного тока BN-100A. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мостам эталонным переменного тока BN-ЮОА
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Мосты эталонные переменного тока BN-100A. Руководство по эксплуатации.
