Газоанализаторы Drager Рас мод. Рас 3500, Рас 5500, Рас 7000, 32633-14

Назначение

Газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000 предназначены для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.

Описание

Принцип действия газоанализаторов Drager Рас моделей Рас 3500, Рас 5500, Рас 7000 (далее -газоанализаторы) — электрохимический.

Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия, обеспечивающие контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблице 2.

Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее.

Газоанализаторы имеют три модели:

-    Рас 3500 с незаменяемым сенсор, время службы которого составляет 2 года с момента первого включения прибора;

-    Рас 5500 с заменяемым сенсором;

-    Рас 7000 с заменяемый сенсором и регистратором данных.

Способ подачи анализируемого газа - диффузионный.

Маркировка взрывозащиты: PO Ex ia IX/0 Ex ia IIC T4 X.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP68 по ГОСТ 14254.

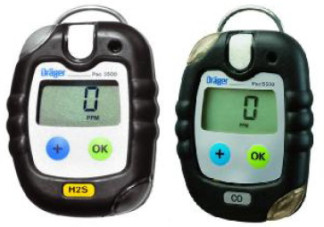

Внешний вид газоанализаторов представлен на рисунках 1, 2, 3 и 4.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;

-    передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров газоанализатора (заряд батареи).

Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с

использованием разработанными фирмой специальными программами GasVision и СС-Vision. Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Технические характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2.

Продолжение таблицы 2

Продолжение таблицы 2

Сероводород

(7)

XXS E H2S 68 12 213

Примечания:

1)    ПДК - предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88.

1    3

Пересчет значений объемной доли Х в ppm (млн ) в массовую концентрацию С, мг/м , проводят по формуле:

С=Х-М/Ут,

где С - массовая концентрация компонента, мг/м3;

M - молярная масса компонента, г/моль;

Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль.

ч ** ^

2)    время установления показаний.

3)    К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях;

В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).

4)    при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент; пределы допускаемой основной погрешности при измерении метанола (CH3OH) нормированы при отсутствии в анализируемой среде оксида углерода (СО)._

2    Предел допускаемой вариации выходного сигнала (показаний): 0,5 в долях от пределов допускаемой основной погрешности.

3    Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение месяца: 0,5 в долях от пределов допускаемой основной погрешности.

4    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10°С: ± 0,5 в долях от пределов допускаемой основной погрешности.

5    Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий: ± 0,5 в долях от пределов допускаемой основной погрешности.

6    Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий на каждые 3,3 кПа: ± 0,2 в долях от пределов допускаемой основной погрешности.

7    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, перечень которых указан в паспорте на сенсор, и содержание которых не более санитарных норм по ГОСТ 12.1.005: 1,5 в долях от пределов допускаемой основной погрешности.

Примечание: при измерении СО должны отсутствовать водород и этилен.

8    Время прогрева, с, не более,    20

Время прогрева при замене батареи или сенсора, мин, не более    15

9    Габаритные размеры, мм, не более:

ширина -64;

высота - 84;

глубина - 20 (батарейный отсек - 25).

10    Масса, г, не более: 106.

11    Электрическое питание: литиевая батарея (напряжение 3,6 В).

12 Условия эксплуатации газоанализаторов:

•    температура окружающей среды газоанализаторов    от минус 30 оС до 50 оС

•    диапазон относительной влажности    от 10 до 90% при 25°С

•    диапазон атмосферного давления    от 70 до 130 кПа Условия эксплуатации сенсоров:

•    температура окружающей среды:

-    от минус 20 0С до 40 0С для сенсора XXS CO2;

-    от минус 20 0С до 50 оС для сенсоров XXS OV, HCN, PH3;

-    от минус 20 0С до 55 оС для сенсора XXS OV-А;

-    от минус 30 оС до 50 оС для сенсора XXS SO2, NO2.

-    от минус 40 оС до 50 оС для сенсоров XXS Е, XXS H2S LC, XXS О2, CO, NO, H2S, CI2,

NH3.

•    диапазон относительной влажности*    от 10 до 90% при 25°С

•    диапазон атмосферного давления*    от 70 до 130 кПа

•    содержание неизмеряемых компонентов не должно превышать санитарные нормы согласно ГОСТ 12.1.005*.

Примечание: * указаны предельные значения. Конкретные значения для каждого сенсора приведены в паспорте на него.

13    Средняя наработка на отказ 6000 ч (при доверительной вероятности Р=0,95)

14    Срок службы газоанализаторов модификаций Рас 5500, Рас 7000, не менее: 20 лет.

15    Срок службы газоанализаторов модификаций Рас 3500, не менее: 2 года.

16    Срок службы сенсоров, не менее: 2 года.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средств измерений

Комплектность поставки газоанализаторов Drager Рас представлены в таблице 3.

Таблица 4.

Поверка

осуществляется по документу МП 242-1606-2014 «Газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «28» марта 2014 г.

Основные средства поверки:

-    стандартные образцы состава - газовые смеси: О2/К2, H2S/N2, СО/N^ СО2/К2, НСМ^, PH3/N2, NH3/N2, NO/N2, NO2/N2, SО2/N2, С2Н4O/N2, С2Н№ СзН6/N2, С2Н3СШ2, С4Н6/N2, С2Н5OH/N2, ьС4Н8/воздух, С2Н2/N2 в баллонах под давлением по ТУ 6-16-2956-92 или генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава - газовыми смесями по ТУ 6-16-2956-92;

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков ИМ газов и паров хлора, формальдегида, изопропанола, акрилонитрила, винилацетата, ацетальдегида, диэтилового эфира по ИБЯЛ.418319.013 ТУ или по ШДЕК 418319.008 ТУ (№ 15075-08 в Госреестре РФ);

-    парофазные источники газовых смесей ПИГС (№ 18358-05 в Госреестре РФ): метанол, стирол по ТУ 4215-001-208106464-99;

-    установка газодинамическая УВТ-Ар для получения ПГС на основе арсина (регистрационный № 59-А-89);

-    поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в баллонах под давлением.

Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager Рас моделей Рас 3500, Рас 5500, Рас 7000

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

4    Техническая документация фирмы-изготовителя на газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
