| Номер в госреестре | 32659-12 |
| Наименование СИ | Блоки тарифицированного счета импульсов |
| Обозначение типа СИ | БТС-2 |
| Изготовитель | ООО "Малое НПП "Сатурн", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Блоки тарифицированного счета импульсов БТС-2 предназначены для подсчета количества электрических импульсов, поступающих от приборов учета (счетчиков) с импульсным выходом.
Принцип действия блоков тарифицированного счета импульсов БТС-2 основан на подсчете количества электрических импульсов с нарастающим итогом по каждому измерительному каналу. Блок тарифицированного счета импульсов БТС-2 осуществляет суммирование электрических импульсов, поступивших от приборов учета с импульсным выходом на каждый их восьми входов измерительных каналов, первичную обработку, хранение данных при отключении электропитания, передачу данных и прочей информации в мастер-устройство системы по информационно-питающей линии.

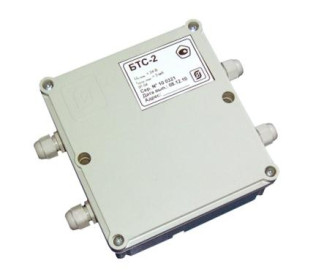

Блок тарифицированного счета импульсов БТС-2 состоит из электронной платы и аккумуляторной батареи, расположенных в пластмассовом корпусе с герметичными вводами. Блок тарифицированного счета импульсов выполняет следующие функции:
- контроль обрыва и замыкания линии связи с прибором учета при установке дополнительных оконечного и шунтирующего резисторов (цепь НАМУР);
- дистанционную настройку адреса, порогов цепи НАМУР, начальных значений сумматоров;
- контроль напряжения питания в информационно-питающей линии;
- контроль несанкционированного доступа к клеммам линии связи;
- считывание текущего состояния входных цепей импульсного интерфейса (цепь выхода замкнута, разомкнута, обрыв, короткое замыкание линии связи);
- передачу по запросу текущих значений сумматоров;
- сохранение в энергонезависимой памяти настроек, текущих значений сумматоров при отключении питания.
Информационный обмен с мастер-устройством системы осуществляется с использованием фирменного протокола по двухпроводной или коаксиальной линии связи, по которой также подается напряжение питания.
Программное обеспечение блока тарифицированного счета импульсов БТС-2 (далее -ПО) состоит из встроенного в микроконтроллер и внешней программы RASOS для настройки и поверки, которая устанавливается на персональный компьютер.
Функции встроенного ПО блока тарифицированного счета импульсов БТС-2:
- обработка и фильтрация входных сигналов;
- подсчет количества электрических импульсов, запись и хранение результатов в постоянную память;
- задание режимов работы счетных входов;
- передача измерительных данных и прочей информации по запросу в мастер-устройство системы.
Функции внешней программы RASOS:
- просмотр текущих значений сумматоров;
- настройка параметров блока тарифицированного счета импульсов БТС-2. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Микропрограмма БТС2 | bts 95 1024.hex | 4.0 | Е9А4 | CRC16 |
| Внешнее ПО RASOS | rasossetup.exe | 3.44 | В121 | CRC16 |
Уровень защиты программного обеспечения блока тарифицированного счета импульсов БТС-2 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон счета импульсов | 0 - 232 |
| Пределы допускаемой относительной погрешности счета импульсов, % | ±0,01 |
| Частота следования импульсов, Гц, не более | 35 |
| Минимальная длительность импульсов, мс | 15 |
| Количество каналов счета импульсов, не более шт. | 8 |
| Диапазон напряжения питания, В | 10 - 30 |
| Номинальное напряжение встроенной аккумуляторной батареи, В | 3,6 |
| Потребляемый ток, мА, не более | 1,5 |
| Г абаритные размеры, мм, не более | 166х154х52 |
| Масса, г, не более | 500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от минус 20 до +55 от 30 до 95 |
| Наименование параметра | Значение |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 60000 |
| Средний срок службы, лет, не менее | 12 |
наносят типографским методом на титульный лист паспорта и руководства по эксплуатации и на переднюю панель блока тарифицированного счета импульсов БТС-2 методом офсетной печати или лазерной гравировки.
Комплектность средства измерений приведена в таблице 3.
Таблица 3
| № п/п | Наименование | Обозначение | Количество |
| 1 | Блок тарифицированного счета импульсов | БТС-2 | 1 экз. |
| 2 | Руководство по эксплуатации | ЕСАН.426433.002-01РЭ | 1 экз. |
| 3 | Формуляр | ЕСАН.426433.002-01 ФО | 1 экз. |
| 4 | Методика поверки | ЕСАН.426433.002-01МП | 1 экз. |
| 5 | Программа RASOS на компакт-диске | — | 1 экз. |
осуществляется по документу «Блок тарифицированного счета импульсов БТС-2. Методика поверки. ЕСАН.426433.002-01МП», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15 февраля 2012 г.
При поверке применяются следующие средства измерений:
- частотомер электронно-счетный Ч3-88, диапазон счета импульсов (1 - 109), диапазон частот (0,01 - 108) Гц, ПГ ±1x10 -7 %;
- калибратор многофункциональный MC5-R, диапазон воспроизведения импульсов (0... 9999999), ПГ ±0,01 %.
Методика измерений приведена в Руководстве по эксплуатации блоков тарифицированного счета импульсов БТС-2.
Нормативные документы, устанавливающие требования к блокам тарифицированного счета импульсов БТС-2
ТУ 4237-008-27128047-2012 «Блок тарифицированного счета импульсов БТС-2. Технические условия».
ЕСАН.426433.002-01МП «Блок тарифицированного счета импульсов БТС-2. Методика поверки».
лист № 4 всего листов 4
Осуществление торговли и товарообменных операций в системе коммерческого учета водо-и теплоснабжения.
