| Номер в госреестре | 32663-12 |
| Наименование СИ | Блоки контроля насосных станций |
| Обозначение типа СИ | БКНС |
| Изготовитель | АО "НПО "ИНТРОТЕСТ", г. Екатеринбург; ЗАО "НПО "Интротест", г. Екатеринбург (срок свидетельства: 23.03.2022 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 23.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки контроля насосных станций типа БКНС (далее - БКНС) предназначены для измерения выходных сигналов первичных измерительных преобразователей (датчики с выходным унифицированным сигналом постоянного тока, термопреобразователи сопротивления, датчики с выходным числоимпульсным сигналом), а также обработки, хранения, отображения и передачи измерительной информации по стандартной линии связи. БКНС обеспечивает контроль технологических параметров, сигнализацию, защиту и управление работой элек-тронасосного агрегата типа ЦНС (центробежный насос секционный) или аналогичных.
В процессе работы БКНС обеспечивает измерение сигналов, поступающих на его входы от первичных измерительных преобразователей, с последующим вычислением на основе полученных результатов значений контролируемых технологических параметров, вывод на индикатор передней панели результатов измерений и вычисленных значений контролируемых параметров. Назначение и количество входных цепей БКНС, а также перечень контролируемых технологических параметров указаны в таблице 1.
Режим работы БКНС - непрерывный, круглосуточный. Накапливаемая информация сохраняется в виде архива расчетных значений технологических параметров за каждые два часа последних 30-ти суток.
Для вычисления значений контролируемых величин БКНС обеспечивает ввод с клавиатуры передней панели и (или) по каналу связи RS-485 (протокол обмена MODBUS) настроечных параметров: коэффициент преобразования датчика расхода, имп/м ; верхний и нижний пределы диапазона измерений датчика давления, кПа (МПа). Значения настроечных параметров и архива расчетных значений технологических параметров сохраняются в ОЗУ с резервным питанием, обеспечивающим сохранение информации при отключенном питании в течение не менее 30 суток.
Аппаратная защита от несанкционированного доступа в режимe ввода настроечных параметров обеспечивается в БКНС с помощью специальных переключателей, которые находятся внутри опломбированного поверителем корпуса прибора и не доступны без вскрытия пломб.
БКНС имеет интерфейсный выход RS-485 (протокол обмена MODBUS), который обеспечивает вывод значений контролируемых технологических параметров в промышленную информационную сеть.
БКНС выпускаются в 2-х модификациях: БКНС-3, БКНС-ДНС, которые имеют одни и те же габаритные размеры и выполнены по модульному принципу, согласно которому конструктивно законченные модули в виде отдельных плат (плата процессора, платы входов и выходов, блок преобразования термопреобразователей сопротивления, блок питания), устанавливаются в соответствующие слоты со стороны задней панели БКНС. Внешний вид модификаций БКНС-ДНС и БКНС-3 показан на рисунках 1 и 2.
Модификации БКНС-ДНС и БКНС-3 имеют одни и те же метрологические характеристики и отличаются номенклатурой отображаемых на передней панели контролируемых технологических параметров.
Таблица 1
| Назначение входа | Количество | Наименование контролируемого технологического параметра |
| Аналоговый вход для подключения датчика с выходным унифицированным сигналом постоянного тока | 7 | Давление, кПа (МПа) |
| Назначение входа | Количество | Наименование контролируемого технологического параметра |
| Аналоговый вход для подключения термопреобразователя сопротивления | 12 | Температура, ° С |
| Числоимпульсный вход для подключения датчика с выходным дискретным числоимпульсным сигналом | 3 | Общий объем жидкости (нарастающее значение объема), м3 Объем жидкости за текущие (предыдущие) два часа, м3 Расход жидкости, м /ч |
| *) Погрешность измерения указанных параметров должна оцениваться в рамках специально разработанной методики измерений с учетом погрешностей первичных измерительных преобразователей и условий проведения измерений. | ||
В комплект поставки БКНС по требованию заказчика может входить программное обеспечение (ПО) - программа «ASYNC», предназначенная для проверки работоспособности интерфейсного выхода RS-485 при испытаниях и поверке БКНС. Данное ПО обеспечивает ввод настроечных параметров БКНС с компьютера, вывод настроечных и контролируемых технологических параметров на компьютер по интерфейсу RS-485 в соответствии с протоколом MODBUS. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идеентифика-тора ПО |
| Программа «ASYNC» | ASYNC.exe | 1.01 | DBEFFF20EB4BFEBB 801B4AF156796889 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по классификации МИ 3286-2010.

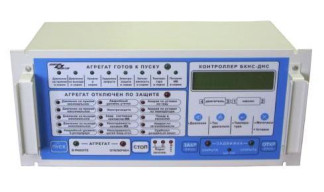

а) б) Рисунок 1 - Внешний вид передней панели БКНС а) Модификация БКНС-ДНС б) Модификация БКНС-3
а) б)
Рисунок 2 - Внешний вид задней панели БКНС
а) Модификация БКНС-ДНС
б) Модификация БКНС-3
Таблица 3
| Наименование характеристики | Значение характеристики |
| Характеристики входов: | |
| Аналоговый вход для подключения датчика с выходным сигналом постоянного тока: - диапазон измерений, мА - пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % - пределы допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, %, вызванной изменением температуры окружающего воздуха на каждые 10 оС | от 4 до 20; от 0 до 20; от 0 до 5 ± 0,2 ± 0,1 |
| Аналоговый вход для подключения термопреобразователя сопротивления (ТС): - диапазон измерений, °С - номинальная статическая характеристика: 50М, 100М по ГОСТ 6651-2009 50М, 100М с W100 = 1,426*) Pt 50, Pt 100 по ГОСТ 6651-2009 - схема включения - пределы допускаемой основной абсолютной погрешности преобразования сигналов ТС, ° С - пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов ТС, °С, вызванной изменением температуры окружающего воздуха на каждые 10 о С | от 0 до 100 2-х, 3-х, 4-х проводная ± 0,2 ± 0,1 |
| Числоимпульсный вход: - тип датчика - диапазон измерений, Гц Пределы допускаемой относительной погрешности счета импульсов при числе импульсов не менее 2000, % Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % | «сухой контакт» от 1 до 400; от 1 до 10000 ± 0,1 ± 0,1 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности хода часов реального времени, с/сут | ± 4 |
| Диапазоны значений расчетных величин: - объем жидкости: - общий - за два часа - расход жидкости - давление Пределы допускаемой погрешности вычисления значений контролируемых технологических параметров, ед. мл. р. | От 0 до 999999 м3 от 0 до 999,9 м3 от 0 до 999,9 м3/ч от 0 до 9999,99 кПа от 0 до 999,9 Мпа ± 1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 20 до 50 80 при 35 ° С без конденсации влаги от 84 до 106,7 |
| Электропитание от сети переменного тока: - напряжение, В - частота, Гц Потребляемая мощность, В А, не более | от 176 до 253 50 40 |
| Г абаритные размеры, мм, не более | 360-157-223 |
| Масса, кг, не более | 7 |
| *) В части ТС находящихся в эксплуатации и выпущенных по ГОСТ 6651-94 | |
| Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 | 1 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 8 20 000 |
наносится на корпус БКНС путем наклейки полимерной пленки с нанесенным типографским способом текстом, а также типографским способом на титульные листы Руководства по эксплуатации.
Таблица 4
| Наименование | Обозначение | Кол-во |
| Блок контроля насосных станций типа БКНС | ТУ 4218-001-20872624-2003 | 1 шт. |
| Клеммник БКНС. Входа | 42 7601.001.20.000 | 1 шт. |
| Кабель БКНС. Входа | 42 7601.001.20.100 | 1 шт. |
| Клеммник БКНС. Выхода | 42 7601.001.21.000 | 1 шт. |
| Кабель БКНС. Выхода | 42 7601.001.21.100 | 1 шт. |
| Клеммник БКНС. RTD | 42 7601.001.22.000 | 1 шт. |
| Кабель БКНС. RTD | 42 7601.001.22.100 | 1 шт. |
| Шнур питания | - | 1 шт. |
| Программа «ASYNC»* | ASYNC.EXE | CD-диск |
| Блоки контроля насосных станция типа БКНС. Руководство по эксплуатации | 42 7601.001.00.000 РЭ | 1 экз. |
| ГСИ. Блоки контроля насосных станция типа БКНС. Методика поверки | МП 03-263-2011 | 1 экз. |
| Свидетельство об упаковывании | - | 1 шт. |
| ) Поставляется по заказу потребителя. | ||
осуществляется по документу «ГСИ. Блоки контроля насосных станция типа БКНС. Методика поверки. Методика поверки МП 03-263-2011», утвержденному ФГУП «УНИИМ» в 2011 г.
Эталоны, используемые при поверке:
- генератор импульсов точной амплитуды Г5-75, амплитуда от 10 мВ до 9,999 В, период повторения от 0,1 мкс до 9,99 с;
- частотомер электронно-счетный Ч3-63, частота следования импульсов от 0,1 Гц до 200 МГц;
- мультиметр В7-64/1, измерение силы переменного тока частотой 10 Гц-5 кГц от 1 мА до
2 А, напряжение постоянного тока от ± 1 мкВ до ± 1000 В;
- магазин сопротивлений Р4831, сопротивление до 100 кОм, класс точности 0,02 /2 10-6;
- катушка электрического сопротивления Р331, номинальное сопротивление 100 Ом, класс точности 0,01;
- источник питания постоянного тока Б5-47, выходное напряжение (0,1-29,9) В, выходной ток (0,01-2,99) А, пульсации выходного напряжения не более ± 1 мВ;
- приемник навигационный МНП-М3, пределы допускаемой инструментальной погрешности формирования метки времени, выдаваемой потребителям, по отношению к шкале времени UTC(SU) ± 100 нс.
Методика измерений входит в состав Руководства по эксплуатации 42 7601.001.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к блокам контроля насосных станций типа БКНС
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4218-001-20872624-2003 Блоки контроля насосных станций типа БКНС. Технические
условия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
