Высотомеры 518, 32667-15

Назначение

Высотомеры серии 518 (далее по тексту - высотомеры) предназначены для измерений наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонения от номинальных размеров плоских и цилиндрических изделий.

Описание

Высотомеры серии 518 (рис. 1) выпускаются двух модификаций: QM-Height (рис. 1) и Linear Height (рис. 2).

Высотомеры серии 518 являются контактными измерительными приборами, работающими на одном и том же принципе, и отличающимися конструктивным исполнением, комплектностью и техническими характеристиками. Взаимодействие прибора с измеряемым объектом осуществляется с помощью сменных щупов, закреплённых в измерительной головке, перемещающейся по вертикальной направляющей с помощью приводного механизма. Величина перемещения измерительной головки сравнивается с неподвижным вертикальным цифровым устройством (шкалой). В момент контакта щупа с объектом измерения возникают акустический и световой сигналы, данные передаются на жидкокристаллический дисплей контрольной панели для дальнейшей обработки.

Контрольная панель выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольноизмерительных задач, поставленных оператором. Измерительная информация может обрабатываться на компьютере, подключенном к прибору через интерфейс. Приборы снабжены сменным эксцентриковым сферическим щупом диаметром 5 мм. Также высотомеры могут поставляться с щупами из карбида вольфрама с рабочими поверхностями различной конфигурации и различными принадлежностями для их удлинения и крепления.

Высотомеры при работе устанавливаются доведённой нижней поверхностью основания на прецизионную поверхность плиты и перемещаются по ней, подходя к объекту измерения. Перемещение высотомеров QM-Height по поверхности плиты осуществляется вручную. Опционально компрессор устанавливается на высотомеры этой модификации в исполнении 2. Высотомеры Linear Height оснащаются встроенным компрессором, что позволяет перемещать прибор по поверхности плиты посредством воздушных подшипников.

Питание приборов осуществляется от бытовой электрической сети или от батарей.

Модификация QM-Height имеет два исполнения (рис. 1 а и 1 б), отличающиеся между собой как внешним видом, так и техническими характеристиками.

Модификация Linear Height имеет два исполнения: с кнопкой активации привода на корпусе прибора 600E (рис. 2а) и с кнопкой активации привода как на корпусе, так и на ручке прибора 600EG (рис. 2б).

а)    б)

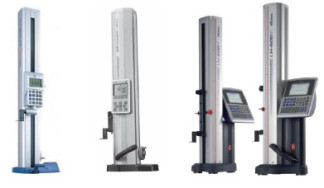

Рисунок 1 - Общий вид высотомеров серии 518 модификации QM-Height а) исполнение 1; б) исполнение 2

а)    б)

Рисунок 2 - Общий вид высотомеров серии 518 модификации Linear Height а) исполнение 600E; б) исполнение 600EG

Программное обеспечение

Высотомеры серии 518 модификации Linear Height имеют в своем составе программное обеспечение (ПО), установленное в блоке контрольной панели, разработанное для конкретных измерительных задач и осуществляющее также функции управления процессом измерений.

Таблица 1. Сведения об идентификационных данных ПО

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения приборов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2. Метрологические и технические характеристики

* - при развороте щупа вверх

** - при развороте и перестановке щупа в верхнее посадочное крепление *** - гарантировано только при измерении высоты стандартным щупом 0 5 мм **** - с компрессором

***** - с приводной ручкой (для исполнения 600EG)

Знак утверждения типа

Знак утверждения типа наносится на заднюю стенку высотомера методом наклейки и на руководство по эксплуатации типографским способом.

Комплектность

Таблица 3. Комплектность средства измерений__

Поверка

осуществляется в соответствии с документом МП 32667-15 «Высотомеры серии 518. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2014 г.

Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений изложен в разделе «Измерения» руководства по эксплуатации высотомеров модификации QM-Height и в разделе «Основные измерения» руководства по эксплуатации высотомеров модификации Linear Height.

Нормативные и технические документы, устанавливающие требования к высотомерам серии 518

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mitutoyo Corporation, Япония.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
