Тестеры абонентских линий HST-3000, HST-3000C, 32681-12

Назначение

Тестеры абонентских линий HST-3000, HST-3000C (далее - тестеры) предназначены для измерений параметров абонентских и межстанционных линий на основе металлических кабелей связи, а также формирования цифровых измерительных сигналов с заданной тактовой частотой при тестировании на электрических интерфейсах цифровых трактов и каналов передачи информации на линиях связи.

Описание

Тестер представляет собой многофункциональный портативный измерительный прибор, состоящий из базового блока (платформы) со сменными измерительными модулями (SIM), обеспечивающими измерение сопротивления и емкости, постоянного и переменного напряжения и постоянного тока, индикацию расстояния до места повреждения по результатам измерения сопротивления и емкости для заданного типа кабеля и в режиме рефлектометра, а также тестирование возможности установления соединения и измерение затухания и уровня помех в линии абонентского доступа хDSL (А1^Ь, ADSL2, ADSL2+, G.SHDSL и VDSL2 в зависимости от вставленного модуля) и регистрацию ошибок при передаче информации по цифровым трактам Е1, ISDN PRA (доступ на первичной скорости), ISDN BRA (доступ на основной скорости) и каналам передачи данных.

Принцип действия тестеров основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Тестеры с модулями для измерений параметров кабеля Cu (Copper) включают в себя резистивные и емкостные мостовые схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока и постоянного тока (DVOM), осуществляют индикацию вычисленного расстояния до места повреждения по результатам измерения сопротивления и емкости (RFL) для заданного типа кабеля. Осуществляется также генерирование и измерения напряжения электрических сигналов и шума в диапазоне тональных частот (до 7 кГц), в том числе в режиме анализа спектра, а также в широкополосном диапазоне (WB до 2,2 и WB2 до 30 МГц). По результатам измерения уровня обеспечивается вычисление затухания между входом и выходом, защищенности от переходов и затухания несогласованности (отражения), затухания асимметрии. Для измерения взвешенного шума и регистрации импульсных помех в тестерах имеются встроенные типовые канальные фильтры и фильтры E F, G, G2, J с широкой полосой.

Тестеры HST-3000 с модулями Е1/Datacom и BRA обеспечивают воспроизведение эталонной частоты встроенным задающим генератором и формирование измерительных импульсных сигналов (для измерений в цифровых системах передачи) с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов на выходе сответствующего модуля, и логический анализ структуры испытательных или рабочих цифровых сигналов, поступающих на вход, что позволяет регистрировать и анализировать ошибки и аварийные сигналы в измерительном и рабочем структурированном сигнале.

Результаты измерения и анализа (тестирования) отображаются на цифрографическом диплее базового блока и сохраняются в энергонезависимой встроенной памяти. Управление работой тестера осуществляется с помощью кнопок на передней панели базового блока, в том числе на сенсорном экране.

Модификация HST-3000C отличается от HST-3000 наличием в базовом комплекте поставки модуля Cu (Copper) для измерения параметров металлического кабеля.

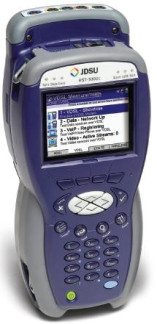

Общий вид тестеров HST-3000, ЖТ-3000С и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.

место установки этикетки с фирменным знаком для пломбирования

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 7.30, с управляющими функциями.

Идентификационные данные ПО следующие:

Тестеры по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относятся к группе "С" согласно МИ 3286. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям тестеров, включая процессор, защищен конструкцией тестеров и путем пломбирования этикеткой с фирменным знаком. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Технические характеристики

Питание тестеров осуществляется от встроенного литиево-ионного аккумулятора или от сети переменного тока частотой 50 Гц и напряжением 100 - 240 В через фирменный сетевой адаптер.

По условиям эксплуатации тестеры удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур (от минус 5 до 50 °С)

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: тестеры HST-3000 или НБТ-3000С с выбранными модулями (см. ниже таблицу) и программными опциями для обеспечения дополнительных функций тестирования; сетевой адаптер; комплект принадлежностей; руководство по эксплуатации; методика поверки.

Таблица - Измерительные модули, которыми могут комплектоваться тестеры по отдельному заказу_

Поверка

осуществляется в соответствии с документом МП 32681-12 «Тестеры абонентских линий HST-3000, HST-3000C. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в феврале 2012 г.

Основные средства поверки:

-    калибратор-вольтметр универсальный В1-28:

U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от Им);

U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от Им);

-    магазины сопротивлений: Р4831: 0,01 Ом - 110 кОм, класс 0,1; Р40103:

0,1 МОм - 1 ГОм, класс 0,1;

-    магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1;

-    измеритель уровня MV-62: 200 Гц-2,1 МГц, (±2-10-6f ±1) Гц, (минус 120 -+20) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом, >40 кОм;

-    генератор измерительный GF-62: 200 Гц-2,1 МГц, (±2 • 10-6f ±1) Гц, (минус 61 - +10) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом;

-    генератор сигналов высокочастотный Г4-102: (0,1-50) МГц, 1 %, (1 • 10- -1) В, ±1 дБ;

-    милливольтметр В3-36: 10 кГц-1000 МГц, 3 мВ-300 В, ±4%, 80 кОм, 1,5 пФ

-    частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510- f ± 1 ед. счета;

-    осциллограф универсальный двухканальный широкополосный С1-97: 0-350 МГц;

10 мВ-5 В, погрешность по оси Х и Y <3 %;

-    магазин затуханий ТТ-4103/17, 75/150 Ом, 0-2 МГц; 80 дБ ±0,2 дБ.

Сведения о методах измерений

"HST-3000. Измерение параметров металлических кабелей. Руководство по эксплуатации".

"HST-3000. Тестирование Е1. Руководство по эксплуатации".

"HST-3000. Тестирование передачи данных. Руководство по эксплуатации". "HST-3000. Тестирование услуг BRA ISDN. Руководство по эксплуатации". "HST-3000. Базовый прибор. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к тестерам HST-3000, HST-ЗОООС

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.
