| Номер в госреестре | 32696-12 |
| Наименование СИ | Приборы для измерений показателей качества электрической энергии |
| Обозначение типа СИ | Ресурс-ПКЭ |
| Изготовитель | ООО "НПП "Энергоприбор", г .Пенза, ООО НПП "Энерготехника", г. Пенза (срок свидетельства: 17.02.2027 г.). ООО "Электрокомплект", г. Пенза (срок свидетельства: 17.02.2022 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ Р 51317.4.30-2008 и ГОСТ Р 54149-2010 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.
Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.
Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.
В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.
В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.
Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ Р 51317.4.30-2008.
Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.
Приборы в зависимости от модификации имеют следующее обозначение:
Ресурс-ПКЭ-Х.Х-ХХ-Х
Количество фидеров (1 или 2)_|
Обозначение номенклатуры измеряемых параметров (цифра от 1 до 7)
Конструктивное исполнение:
ви - для монтажа в щит, с электропитанием
от измерительных цепей;
вэ - для монтажа в щит, с отдельным входом
электропитания;
ои - для навесного монтажа, с электропитанием от измерительных цепей;
оэ - для навесного монтажа, с отдельным входом
электропитания._
Класс характеристик процесса измерений по ГОСТ Р 51317.4.30-2008:
А - класс А;
S - класс S;
- отсутствие символа в данной позиции означает соответствие ГОСТ 13109-97.
Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.
Таблица 1
| Модификация приборов | ||||||
| Измеряемый показатель качества электрической энергии | .1Х -Э К G - с р ус е | (N .Х -Э К С - с р ус е | го .Х -Э К с - с р ус е | .Х -Э К С - с р ус е | .Х -Э К С - с р ус е | .Х -Э К С - с р ус е |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Установившееся отклонение напряжения 5UV | + | + | + | + | + | + |
| Отклонение частоты Df | + | + | + | + | + | + |
| Коэффициент несимметрии напряжений по обратной последовательности К2и | + | + | + | + | + | + |
| Коэффициент несимметрии напряжений по нулевой последовательности К0и | + | + | + | + | + | + |
| Коэффициент искажения синусоидальности кривой напряжения Ки | - | + | + | + | + | + |
| Коэффициент n-ой гармонической составляющей напряжения Кщ„) | - | - | - | + | + | + |
| Длительность провала напряжения Д^п | - | - | + | + | + | + |
| Глубина провала напряжения 5ип | - | - | + | + | + | + |
| Длительность временного перенапряжения Д^пери | - | - | + | + | + | + |
| Коэффициент временного перенапряжения Кпер U | - | - | + | + | + | + |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Кратковременная доза фликера Pst | — | — | - | - | + | + |
| Длительная доза фликера PLt | - | - | - | - | + | + |
| Отрицательное отклонение напряжения dU(-) | - | - | - | - | - | + |
| Положительное отклонение напряжения dU(+) | - | - | - | - | - | + |
| Коэффициент m-ой интергармонической составляющей напряжения Kuig(m) | - | - | - | - | - | + |
Идентификационные данные программного обеспечения приборов приведены в таблице 2.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Программное обеспечение «Конфигуратор ПКЭ» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485.
Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ре-сурс-ПКЭ-1.1» | pke v44 m11 | 1.144/01.25 | 8ace 6d3c 00e9 c1cb b021 c55f c61e b99d | md5 |
| Программа «Ре-сурс-ПКЭ-1.2» | pke v44 m12 | 1.244/01.25 | 5472 2714 c93a d8f6 eb1e 33d6 5da4 f8c4 | md5 |
| Программа «Ре-сурс-ПКЭ-1.3» | pke v44 m13 | 1.344/01.25 | 4adf e00d 523e f209 3545 f24d 623c 2ea7 | md5 |
| Программа «Ре-сурс-ПКЭ-1.4» | pke v44 m14 | 1.444/01.25 | 621d 0091 712c 719f bc0b 4772 7e40 31ef | md5 |
| Программа «Ре-сурс-ПКЭ-1.5» | pke v44 m15 | 1.544/01.25 | 67f8 b2a1 5d09 6702 b037 d476 76f8 bbd5 | md5 |
| Программа «Ре-сурс-ПКЭ-2.1» | pke v44 m21 | 2.144/01.25 | c286 8920 46c2 f85a 2f35 1054 276a 1a65 | md5 |
| Программа «Ре-сурс-ПКЭ-2.2» | pke v44 m22 | 2.244/01.25 | d2a8 efab 2485 f7a3 15cb a61c 5d23 f183 | md5 |
| Программа «Ре-сурс-ПКЭ-2.3» | pke v44 m23 | 2.344/01.25 | 8daa 70c4 d2a6 b0ab 35f6 b2af d7f0 a225 | md5 |
| Программа «Ре-сурс-ПКЭ-2.4» | pke v44 m24 | 2.444/01.25 | 4749 cea6 dc62 6d82 ddb0 3912 ccca 0f03 | md5 |
| Программа «Ре-сурс-ПКЭ-2.5» | pke v44 m25 | 2.544/01.25 | 24bc 98de fab5 9233 2023 2531 2223 2af7 | md5 |
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ре-сурс-ПКЭ-1.7-А» | pke v04 m17A | 1.704/05.19 | 7e61 1208 16e2 9fa6 ba84 0cc1 c24f 783a | md5 |
| Программа «Ре-сурс-ПКЭ-17-S» | pke v04 m17 S | 1.704/05.19 | 9988 554b 1871 c159 195d e04c bbc6 189f | md5 |
| Программа «Конфигуратор ПКЭ» | Конфигуратор ПКЭ | 3.6 | 8fdd 45a9 d2da 7bdc 88d8 ffb3 a4b1 244c | md5 |
| Программа «Конфигуратор ПКЭ-4-30» | Конфигуратор ПКЭ-4-30 | 4.0 | 29a5 14f1 74db 7164 c77b cebe 39b7 66fa | md5 |
Назначение программного обеспечения для различных модификаций приборов приведено в таблице 3.
Таблица 3
| Наименование программного обеспечения | Модификация приборов |
| Программа «Ресурс-ПКЭ-1. 1» | «Ресурс-ПКЭ-1.1-ХХ» |
| Программа «Ресурс-ПКЭ-1.2» | «Ресурс-ПКЭ-1.2-ХХ» |
| Программа «Ресурс-ПКЭ-1.3» | «Ресурс-ПКЭ-1.3-ХХ» |
| Программа «Ресурс-ПКЭ-1.4» | «Ресурс-ПКЭ-1.4-ХХ» |
| Программа «Ресурс-ПКЭ-1.5» | «Ресурс-ПКЭ-1.5-ХХ» |
| Программа «Ресурс-ПКЭ-2.1» | «Ресурс-ПКЭ-2.1-ХХ» |
| Программа «Ресурс-ПКЭ-2.2» | «Ресурс-ПКЭ-2.2-ХХ» |
| Программа «Ресурс-ПКЭ-2.3» | «Ресурс-ПКЭ-2.3-ХХ» |
| Программа «Ресурс-ПКЭ-2.4» | «Ресурс-ПКЭ-2.4-ХХ» |
| Программа «Ресурс-ПКЭ-2.5» | «Ресурс-ПКЭ-2.5-ХХ» |
| Программа «Ресурс-ПКЭ-1.7-А» | «Ресурс-ПКЭ-Х.7-ХХ-А» |
| Программа «Ресурс-ПКЭ-17-S» | «Ресурс-ПКЭ-Х^-ХХ-S» |
| Программа «Конфигуратор ПКЭ» | «Ресурс-ПКЭ-Х. 1-ХХ», «Ресурс-ПКЭ-Х.2-ХХ», «Р есурс-ПКЭ-Х. 3-ХХ», «Ресурс-ПКЭ-Х.4-ХХ», «Ресурс-ПКЭ-Х. 5-ХХ» |
| Программа «Конфигуратор ПКЭ-4-30» | «Ресурс-ПКЭ-Х. 7-ХХ-X» |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

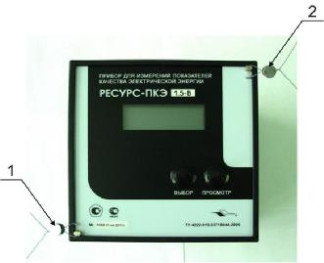

Позиция 1 - место установки пломбы предприятия-изготовителя.
Позиция 2 - место установки пломбы поверителя.
2
Позиция 1 - место установки пломбы предприятия-изготовителя. Позиция 2 - место установки пломбы поверителя.
Позиция 3 - место установки пломбы пользователя.
Рисунок 2 - Внешний вид и схема пломбирования приборов для навесного монтажа
«Ресурс-ПКЭ-Х.Х-оХ-Х»
Номинальное значение измеряемого фазного/междуфазного напряжения ином:
- (100/л/э)/100 В;
- 220/(220-43) В.
Диапазоны измерений и пределы допускаемых основных погрешностей для всех модификаций приборов, кроме «Ресурс-ПКЭ-Х.7-ХХ-Х», приведены в таблице 4.
Диапазоны измерений и пределы допускаемых основных погрешностей для модификаций «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 5.
Измеряемые параметры, приведённые в таблицах 4 и 5, относятся к фазным и меж-дуфазным напряжениям.
Таблица 4
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной D; относительной 5, %) | Примечание |
| 1 Среднеквадратическое значение напряжения1-1 U, В | От 0,8 до и^ном | ± 0,2 (5) | - |
| 2 Установившееся отклонение напряжения2-1 5UV, % | От - 20 до 20 | ± 0,2 (D) | - |
| 3 Частота f Г ц | От 45 до 55 | ± 0,02 (D) | - |
| 4 Отклонение частоты Д£ Гц | 0 д 1 т О | ± 0,02 (D) | - |
| 5 Коэффициент несимметрии напряжений по обратной последовательности K2U, % | От 0 до 10 | ± 0,2 (D) | - |
| 6 Коэффициент несимметрии напряжений по нулевой последовательности K0U, % | От 0 до 10 | ± 0,2 (D) | - |
| 7 Коэффициент искажения синусоидальности кривой напряжения KU, % | От 0 до 30 | ± 0,10 (D) | Ku < 1,0 |
| ± 10,0 (5) | Ku > 1,0 | ||
| 8 Коэффициент n-ой гармонической составляющей напряжения Ku(n), % | От 0 до 15 | ± 0,05 (D) | ,0 V Is KU |
| ± 5,0 (5) | Ku(n) > 1,0 | ||
| 9 Длительность провала напряжения Дп, c | От 0,01 до 60 | ± 0,01 (D) | - |
| 10 Глубина провала напряжения dUu, % | От 10 до 100 | ± 1 (D) | - |
| 11 Длительность временного перенапряжения Дпери, с | От 0,01 до 60 | ± 0,01 (D) | - |
| 12 Коэффициент временного перенапряжения K^, отн.ед. | От 1,1 до 1,5 | ± 0,01 (D) | - |
| 13 Кратковременная доза фликера Pst, отн.ед. | От 0,3 до 20 | ± 5 (5) | - |
| 14 Длительная доза фликера Pit, отн.ед. | От 0,3 до 20 | ± 5 (5) | - |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %) | Примечание |
| 15 Интервал времени (ход часов), с/сут 1) Среднеквадратическое з ной частоты, напряжения прямс 2) Установившееся отклон последовательности. | начение напряже й последователь ние напряжения | ± 2 ния переменного тока, на ности. основной частоты и нап | пряжения основ-ряжения прямой |
Таблица 5
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.30 |
| 1 Среднеквадратическое значение напря-жения1) U, В | От 0,1 ^ом до 1,5 ^ном | ± 0,1 (у) | Пределы допускаемой погрешности у относительно ^ом | А |
| От 0,2•Uном до 1,2•Uном | ± 0,2 (у) | S | ||
| 2 Отрицательное отклонение напряжения 5U(-), % | От 0 до 90 | ± 0,1 (А) | - | А |
| От 0 до 80 | ± 0,2 (А) | S | ||
| 3 Положительное отклонение напряжения 5U(+), % | От 0 до 50 | ± 0,1 (А) | - | А |
| От 0 до 20 | ± 0,2 (А) | S | ||
| 4 Установившееся отклонение напряжения2-1 5UV, % | От - 20 до 20 | ± 0,2 (А) | - | А, S |
| 5 Частота f Г ц | От 42,5 до 57,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S | |||
| 6 Отклонение частоты Df, Гц | От - 7,5 до 7,5 | ± 0,01 (А) | - | А |
| ± 0,02 (А) | S | |||
| 7 Коэффициент несим-метрии напряжений по обратной последовательности K2U, % | От 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,2 (А) | S | |||
| 8 Коэффициент несим-метрии напряжений по нулевой последовательности K0U, % | От 0 до 20 | ± 0,15 (А) | - | А |
| ± 0,2 (А) | S |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности (абсолютной А; относительной 5, %; приведённой у, %) | Примечание | Класс характеристик процесса измерений по ГОСТ Р 51317.4.30 |
| 9 Коэффициент искажения синусои | От 0,5 до 30 | ± 0,10ином/и(1) (А) | Ки < ином/и(1) | А, S |
| дальности кривой напряжения Ки, % | ± 10,0 (5) | /м о н Л1 и К | ||
| 10 Коэффициент и-ой гармонической | От 0,1 до 20 | ± 0,05-ином/и(1) (А) | Ки(п) < ином/и(1) | А, S |
| составляющей напряжения Ки(и), % | ± 5,0 (5) | /м о н fc? Л1 и( К | ||
| 11 Коэффициент m-ой интергармониче | От 0,1 до 15 | ± 0,05-ином/иа) (А) | KUig(m) < ином/и(1) | А, S |
| ской составляющей напряжения Kuig(m), % | ± 5,0 (5) | Кищ(ш) — ином/и(1) | ||
| 12 Длительность провала и прерывания напряжения Дп, c | От 0,01 до 60 | ± T (А) | T п | А, S |
| 13 Глубина провала | От 10 до | ± 0,2 (А) | А | |
| напряжения 5ип, % | 100 | ± 1 (А) | S | |
| 14 Длительность временного перенапряжения Д^пери, с | От 0,01 до 60 | ± T (А) | T п | А, S |
| 15 Коэффициент вре | От 1,1 до | ± 0,002 (А) | А | |
| менного перенапряжения Кпери, отн.ед. | 1,5 | ± 0,01 (А) | S | |
| 16 Кратковременная | От 0,2 до 10 | ± 5 (5) | А | |
| доза фликера Pst, отн.ед. | От 0,3 до 10 | S | ||
| 17 Длительная доза | От 0,2 до 10 | ± 5 (5) | А | |
| фликера Pt, отн.ед. | От 0,3 до 10 | S | ||
| 18 Время3), с | - | ± 0,02 | Синхронизации с помощью GP S -приёмника | А |
| 19 Интервал времени (ход часов), с/сут | - | ± 1 | Без синхронизации с помощью GP S -приёмника | А |
| ± 2 | - | S | ||
| Примечание - U(1) - среднеквадратическое значение напряжения основной частоты. | ||||
| 1) Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности. 2) Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности. 3) Погрешность измерения текущего времени прибора определяется по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)». | ||||
Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U, установившегося отклонения напряжения 5Uy, коэффициентов несимметрии по нулевой К0и и обратной последовательности К2и составляют 0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» при измерении параметров 1 - 8, 13, 15 таблицы 5 составляют
0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-8» при измерении параметров 1 - 4, 7, 8 таблицы 5 составляют
0,5 пределов основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-S» составляют ± 2 с/сут на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» составляют ± 1 с/сут на каждые 10 °С изменения температуры окружающей среды от нормального значения.
Пределы допускаемых погрешностей при измерениях параметров в рабочих условиях применения равны пределам допускаемых основных погрешностей, если дополнительные погрешности при измерениях этих параметров не установлены.
Входное сопротивление по измерительным входам напряжения приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм.
Нормальные условия применения:
- нормальное значение температуры окружающего воздуха плюс 20 °С. Допускаемые отклонения от нормального значения ± 10 °С;
- нормальная область значений относительной влажности воздуха от 30 до 80 %;
- нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);
- нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от нормального значения ± 0,5 Гц.
- нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ± 4,4 В.
- коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.
Рабочие условия применения:
- температура окружающего воздуха от минус 20 до плюс 55 °С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;
- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» осуществляется
через измерительные входы переменным напряжением с действующим значением от 46 до 330 В (фазное) или от 80 до 570 В (междуфазное) и частотой от 42,5 до 57,5 Гц.
Приборы модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» имеют вход «Поверка» гальванически связанный с измерительными входами. Данный вход используется при поверке приборов, а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на всех измерительных каналах менее 20 % от номинального значения. На вход «Поверка» может быть подано постоянное напряжение в диапазоне от 48 до 700 В.
Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется от отдельного входа электропитания переменным напряжением с действующим значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В. Мощность, потребляемая приборами, не более 10 В-А.
Время установления рабочего режима не более 10 мин.
Приборы обеспечивают непрерывный режим работы без ограничения длительности. Средняя наработка на отказ не менее 45000 ч.
Средний срок службы не менее 10 лет.
Габаритные размеры (высота х ширина х глубина) приборов не более:
- (150 х 150 х 150) мм для монтажа в щит;
- (290 х 210 х 55) мм для навесного монтажа.
Масса не более 2,5 кг.
Сопротивление изоляции между корпусом и электрическими цепями приборов:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.
наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплект поставки приборов приведён в таблице 6.
Таблица 6
| Обозначение | Наименование | Количество |
| БГТК.411722.012 | Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ» ТУ 4222-015-53718944-2006 | 1 шт. |
| БГТК.464345.0011) | GPS-приёмник | 1 шт. |
| ЭГТХ.685612.047-012) | Кабель RS-232 (модемный) | 1 шт. |
| ЭГТХ.685612.049-012) | Кабель RS-232 (модемный 25-контактный) | 1 шт. |
| ЭГТХ.685612.048-011) 2) | Кабель RS-232 (нуль-модемный) | 1 шт. |
| БГТК. 434715.0012) | Источник питания ИП-690/250 | 1 шт. |
| - | Программное обеспечение «Конфигуратор ПКЭ»3) | 1 шт. |
| БГТК.411722.012 РЭ | Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Руководство по эксплуатации | 1 экз. |
| БГТК.411722.012 ПС | Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Паспорт | 1 экз. |
| БГТК.411722.012 МП2) | Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки | 1 экз. |
| 1) Поставляется с приборами модификаций «Ресурс-ПКЭ-Х.7-ХХ-А». 2) Поставляется только в соответствии с договором поставки. 3) Один комплект на партию из шести приборов. | ||
осуществляется в соответствии с документом БГТК.411722.012 МП «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 7.
Таблица 7
| Наименование и тип средства поверки | Требуемые характеристики |
| Калибратор переменного тока «Ресурс-К2» | Диапазон воспроизведения напряжения от 0,01- ином до 1,5- ином при ином равном 220 и 57,7 В, относительная погрешность ± (0,03 + 0,01-(| Оном/и - 1|)) % Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ± 0,003 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, абсолютная погрешность ± ((0,015 + 0,005 •Ки)^ином/Ц) Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ± 0,05 % Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ± ((0,01 + 0,005■Ки(П))-ином/и) % Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ± 0,003 с Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ± 0,06 % Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ± 0,0006 Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ± 1,5 % Диапазон коэффициента m-ой интергармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ((0,01 + 0,005K№(m)> Оном/U) % |
| Частотомер электронносчётный Ч3-54 | Диапазон измерений интервалов времени от 0,1 мс до 30 с, относительная погрешность по частоте кварцевого генератора ± 5 10-7 |
| Радиочасы РЧ-011 | Формирование последовательности секундных и минутных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ± 10 мс |
Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества электрической энергии «Ресурс-ПКЭ»
1. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
4. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
5. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
6. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
7. ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
8. ТУ 4222-015-53718944-2006 «Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Технические условия».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 9453 |
| Поверителей | 57 |
| Актуальность данных | 18.09.2024 |
