| Номер в госреестре | 32718-12 |
| Наименование СИ | Расходомеры-счетчики |
| Обозначение типа СИ | ВИС.МИР |
| Изготовитель | ООО "НПО "Тепловизор", г.Москва; ООО "Тепловизор Пром", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.08.2017 |
| МПИ (интервал между поверками) | 1 год - для расходомеров-счетчиков класса 0,2; 5 лет - для остальных |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ВИС.МИР (далее - расходомеры-счетчики), предназначены для измерения расхода, количества и физических параметров жидкостей с удельной проводимостью от 3х10-6 до 10 См/м.
Расходомеры-счетчики могут осуществлять как одноканальное, так и многоканальное измерение расхода. В состав расходомеров-счетчиков в зависимости от исполнения (рисунок 1) входят: полнопроходные электромагнитные преобразователи расхода, погружные электромагнитные преобразователи скорости, электронный блок. Расходомеры-счетчики могут комплектоваться термометрами сопротивления КТПТР-01, КТПТР-03 (Госреестр 46156-10), КТПТР-04, 05, 05/1 (Госреестр 39145-08), КТСПТ-01, КТСПТ-01-М, (Госреестр 17403-07), ТПТ-15 (Госреестр 39144-08), ТПТ-1 (Госреестр 46155-10), ТС005 (Госреестр 14763-08), ДТС (Госреестр 28354-10), преобразователями термоэлектрическими ТП (Госреестр 18524-10), датчиками давления МТ100 (Госреестр 13094-07), DMK (Госреестр 44736-10), DMP (Госреестр 44736-10), МТ100М (Госреестр 46325-10), КУРАНТ (Госреестр 42840-09), Метран-55 (Госреестр 18375-08), Метран-150 (Госреестр 32854-09), МС20 (Госреестр 27229-11), преобразователями измерительными Сапфир-22МТ (Госреестр 42636-09), датчиками избыточного давления МИДА-ДИ-12П (Госреестр 17635-03), преобразователями давления КРТ9 (Госреестр 24564-07), АИР-20/М2 (Госреестр 46375-11) преобразователями давления измерительными малогабаритными КОРУНД (Госреестр 14446-09), АИР-10L (Госреестр 31654-09), преобразователями давления измерительными СДВ (Госреестр 28313-11) и их аналогами во взрывозащищенном исполнении, а также вспомогательным оборудованием (принтер, модем, адаптер переноса данных и др.)
Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, GSM и иметь частотный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам) (0-1000 Гц; 0-10000 Гц и др.) Электронный блок может иметь дополнительно интерфейс типа Centron^ для подключения принтера или двухпроводную линию связи с гальванической развязкой на оптронах для объединения расходомеров-счетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластмассовом корпусе, со степенью защиты не ниже ГР40 (ГР65 - по индивидуальному заказу).
Значение наибольшего (максимального) объемного расхода GВ для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода GП соответствует 10% от G^ значение наименьшего (минимального) объемного расхода GН соответствует GВ/DD, где DD - динамический диапазон измерения расхода: DD= 250, для полнопроходных первичных преобразователей расхода ДУ от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 - по заказу); DD=25, 50, 100 для погружных первичных преобразователей скорости Ду от 400 до 4000 мм. (DD=250 - по заказу).
Первичные преобразователи расхода (скорости) электромагнитного типа имеют степень защиты 1Р65 (по индивидуальному заказу - 1Р67, 1Р68).
Расходомеры-счетчики могут поставляться во взрывозащищенном исполнении.
Расходомеры-счетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:
-текущие и среднечасовые значения объемного и массового расхода, объема, массы, температуры и давления рабочей среды по каждому трубопроводу;
-времени наработки и простоя каждого канала за каждый астрономический час и за все время работы;
-текущее астрономическое время и дату.
Глубина архивов среднечасовой информации не менее 45 суток. Сохранность информации при выключенном питании не менее 10 лет.
Расходомеры-счетчики могут использоваться как преобразователи расхода (скорости) или расходомеры в системах автоматического управления и контроля технологическими процессами, как счетчики жидкости или водосчетчики при коммерческом учете потребления воды и канализационных стоков, в системах дозирования жидких сред, в качестве расходомера в теплосчетчике ВИС.Т в едином электронном блоке в системах теплоучета.
Условное обозначение ВИС.МИР
Расходомер-счетчик ВИС.МИРВР -Х - Х - Х - Х - Х - Х - Х - Х - Х - Х...Х - Х - Х
Количество каналов измерения
скорости электромагнитными
преобразователями погружного
типа (0 - 8)__
Количество каналов измерения расхода электромагнитными преобразователями полнопроходного типа (0 - 8)
Максимальное рабочее давление среды для электромагнитных преобразователей погружного типа (0 - 40,0)МПа
Максимальное рабочее давление среды для электромагнитных
преобразователей полнопроходного типя (0 - 40,0) МПя-
Количество каналов измерения давления (0 - 8)
Количество каналов измерения температуры (0 - 8)_
Количество систем (1 - 8)_
Наличие интерфейса RS485: 0 - нет
1 - есть
Наличие сменного модуля интерфейса: 0 - нет; 1 - есть
АС - абразивостойкое исполнение первичных преобразователей расхода В - наличие импульсного выходного сигнала о значении расхода Д - приборы с переключением диапазонов измерения расхода Е - Ethernet
Е1 - наличие встроенного телефонного модема Е2 - наличие GSM-модема
И - приборы с электронным блоком в раздельном исполнении К - приборы с дублированием каналов измерения Л - наличие логических выходов
М - приборы с электронными блоками, установленными на первичных преобразователях расхода Н - приборы для рабочих сред с электропроводностью ниже 5х10-4 См/м Н1 - приборы для рабочих сред с повышенным осадкосодержанием П - приборы погружного типа с 3-мя преобразователями скорости П2 - приборы погружного типа с 2-мя преобразователями скорости
Р(х) - работа в системах с изменением направления потока (в скобках - номер трубопровода, по умолчанию - все каналы)
C - расширенный диапазон эксплуатационных характеристик (термостабилизация) электронного блока ( от минус 40 до плюс 55 °С )
Т - наличие токового выходного сигнала о значении расхода Х - HART
Ч - наличие частотного выходного сигнала о значении расхода Выходной ток (при наличии токового выхода)
0 - 5 мА;
0 - 20 мА;
4 - 20 мА._
Питание:
-переменный ток 220 В -постоянный ток 24 В (по заказу)
Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора. _Класс защиты ПО по МИ 3286-2010 - «А»._
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Hydra «Century» | НС-А | 2.29-2.90 | 0-65535 | CRC-16 |
| НС-F | 2.29-2.90 | 0-65535 | ||
| HC-M | 2.29-2.90 | 0-65535 | ||
| HC-N | 2.29-2.90 | 0-65535 |

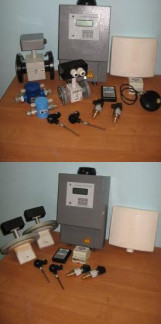

Полнопроходное исполнение Погружное исполнение
Схема мест пломбировки
Ос&ю шпбироЁония зтпрвншж ёта
|'7ян5? ra&jamsjF
Яатйг ^мымн
\
Таблица 1
| Измеряемая среда | Теплофикационная, природная вода, питьевая вода по ГОСТ Р 51232-98, технологические растворы, хладагенты, суспензии, эмульсии, смеси с удельной проводимостью от 3х10-6 до 10 См/м. |
| Диаметры условного прохода полнопроходных электромагнитных первичных преобразователей, мм | 2,5; 4; 6; 10; 15; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1100;1200;1300; 1400; 1500 |
| Диапазон условных диаметров трубопроводов для погружных электромагнитных первичных преобразователей, мм | от 400 до 4000 |
| Диапазон температур рабочей среды, °С -воды -хладагента, электропроводящей жидкости | 0 . . . +200 -50 . . . +200 |
| Максимальное давление рабочей среды, МПа | 0,6; 1,0;1,6; 2,5; 40* |
| Пределы допускаемой относительной погрешности полнопроходных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Оп до Ов, % | ±0,6; ±0,2* |
| Пределы допускаемой относительной погрешности погружных электромагнитных первичных преобразователей, при измерении объемного расхода и объема воды в диапазоне расходов от Оп до Ов, % -два преобразователя скорости -три преобразователя скорости | ±2,0 ±1,6 |
| Пределы допускаемой относительной погрешности полнопроходных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Он до Оп, % | ±2 |
| Пределы допускаемой относительной погрешности погружных электромагнитных первичных преобразователей при измерении объемного расхода и объема воды в диапазоне расходов от Он до Оп, % -два преобразователя скорости -три преобразователя скорости | ±3 ±2,5 |
| Пределы допускаемой абсолютной погрешности при измерении температуры t, °С, без учета [с учетом] погрешности термопреобразователей, % | ± (0,1+0,001-t) [± (0,6+0,0044)] |
| Пределы допускаемой приведенной погрешности при измерении давления без учета погрешности преобразователей давления [относительной погрешности с учетом погрешности преобразователей давления в диапазоне рабочих давлений], % | ±0,15; [± 2,0] |
| Пределы относительной погрешности измерения времени, % | ± 0,01 |
| Напряжение питания, В -переменный ток -постоянный ток | 220 (+10/-15 %) 24 |
| Частота, Гц. | 50±1 |
| Диапазон температур окружающего воздуха, °С | +5 . (-50. | . . + 55 . .+ 55)* |
| Диапазон температур хранения и транспортирования, °С | +5 . | . . + 55 |
| (-50. | . .+ 55)* | |
| Диапазон относительной влажности окружающего воздуха, % | 5 | . . 95 |
| Выходной сигнал, мА | 0. | . . 5 |
| 0 | . . 20 | |
| 4 | . . . 20 | |
| Максимальная потребляемая мощность, не более, В-А | 70 | |
| Г абаритные размеры электронного блока, не более, мм | 350x380x135 | |
| Масса электронного блока, не более, кг | 8 | |
| Средний срок службы, не менее, лет | 12 | |
*- по заказу.
наносится в левом верхнем углу титульных листов эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.
Таблица 2
| Наименование | Обозначение | Кол-во | Примечание |
| 1.Расходомер-счетчик ВИС.МИР | 1 | По заказу | |
| 2.Руководство по эксплуатации | ВАУМ.407312.214РЭ1 ВАУМ.407312.214РЭ2 ВАУМ.407312.214РЭ3 | 1 | |
| 3.Паспорт | ВАУМ.407312.214 ПС. | 1 | |
| 4.Методика поверки | ВАУМ.407312.214МП1 ВАУМ.407312.214МП2 | 1 | В зависимости от заказа |
осуществляется по документам ВАУМ.407312.214 МП1 «Расходомеры-счетчики ВИС.МИР (полнопроходное исполнение). Методика поверки» и ВАУМ.407312.214 МП2 «Расходомеры-счетчики ВИС.МИР (погружное исполнение). Методика поверки», утвержденными ФГУП «ВНИИМС» 02.07.2012 г.
Основное поверочное оборудование:
- установка для поверки расходомеров и счетчиков жидкости ОПУС-01, диапазон расхода от 0,025 до 125 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения, с погрешностью ± 0,07% при измерении массы и массового расхода весовым методом;
- установка для поверки расходомеров и счетчиков жидкости ОПУС-02-600, диапазон расхода от 0,25 до 640 м /ч, с погрешностью ± 0,2% при измерении расхода и объема методом сличения;
- поверочная расходоизмерительная установка ОРУКС-400, диапазон расход от 12,5 до 400 м /ч, с погрешностью ±0,15%;
- поверочная имитационная установка ПОТОК-Т, скорость потока от 0 до 10 м/с, с погрешностью ±0,2%;
- поверочная установка METR0ST-112-100/160T, диапазон расхода от 0,02 до 200 м3/ч, с погрешностью ±0,1%.
- автоматизированная поверочная установка УПСЖ 200, объемный расход от 0,01 до 200 м /ч, с погрешностью ±0,05% (весовой метод);
- мегомметр М1101М, диапазон измерения 0 - 500 МОм при 500 В;
- магазин сопротивлений Р3026, пределы отклонения сопротивления ±0,005%;
- нутромер микрометрический НМ 1250 (150-1250 мм, погрешность ±0,02 мм) или НМ 4000 (1250-4000 мм, погрешность ±0,06 мм).
изложены в документах ВАУМ.407312.214РЭ1 «Расходомеры-счетчики ВИС.МИР (полнопроходное исполнение). Руководство по эксплуатации», ВАУМ.407312.214РЭ2 «Расходомеры-счетчики ВИС.МИР (погружное исполнение). Руководство по эксплуатации», ВАУМ.407312.214РЭ3 «Расходомеры-счетчики ВИС.МИР Ех. Руководство по эксплуатации» (взрывозащищенное исполнение).
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ВИС.МИР
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2.ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;
3.ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;
