Номер в госреестре | 32731-14 |
Наименование СИ | Малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс |
Обозначение типа СИ | Грот-М (индекс 14Ц822) |
Изготовитель | ОАО "НИИ космического приборостроения" (НИИ КП), г.Москва |
Год регистрации | 2014 |
Срок свидетельства | 25.02.2024 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Малогабаритная НАП КНС ГЛОНАСС/ДЖИ-ПИ-ЭС «ГРОТ-М» (индекс 14Ц822) (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя, а также решения сервисных задач.
Конструктивно аппаратура состоит из блока электронного ПИ со встроенной антенной, расположенной в верхней части корпуса, и отсека с защитной крышкой для установки аккумуляторных батарей.
Принцип действия аппаратуры основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС (СТ и ВТ-коды) и GPS (C/A код).
Аппаратура обеспечивает обмен информацией с внешними аппаратурными комплексами по последовательному интерфейсу передачи данных RS-232C.

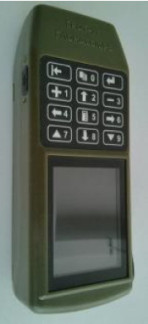

Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.
♦ - Место нанесения наклейки «Знак утверждения типа»
-Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) «ПО плат НП32К» и «ПМО субмодуля прибора 14Ц822 «Грот» на базе LPC3180» предназначено для управления режимами работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификато ра ПО |
ПО плат НП32К | ТТДКТ 0028801 | 30.11.11 не ниже | - | - |
ПМО субмодуля прибора 14Ц822 «Г рот» на базе LPC3180 | ЦДКТ 0035201 | 26.09.12 не ниже |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Наименование характеристики | Значение характеристики |
Доверительные границы погрешности (по уровню вероятности 0,997) определения координат объекта на стоянке, м | ± 10 |
Доверительные границы погрешности (по уровню вероятности 0,997) определения скорости объекта на стоянке, см/с | ± 5 |
Доверительные границы погрешности (по уровню вероятности 0,997) определения координат объекта в движении, м | ± 15 |
Доверительные границы погрешности (по уровню вероятности 0,997) определения скорости объекта в движении, см/с | ± 7 |
Потребляемая мощность при питании от аккумуляторных батарей, Вт, не более | 1,5 |
Габаритные размеры (длина х ширина х высота), мм, не более: - блок электронный ПИ - батарея аккумуляторная | 172 х 71 х 41 54 х 43 х 15 |
Масса, кг, не более: - блок электронный ПИ - батарея аккумуляторная | 0,36 0,083 |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С | от минус 20 до 55 |
наносится типографским способом на титульный лист руководства по эксплуатации и на защитной крышке отсека в виде наклейки.
В комплект поставки входят:
- малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822) - 1
шт.;
- комплект ЗИП-О - 1 комплект;
- методика поверки;
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.
осуществляется в соответствии с документом 651-13-58 МП «Инструкция. Малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822). Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2013 г.
Основное средство поверки:
- имитатор сигналов СН-3803М, регистрационный номер 36528-07, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м.
Малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822). Руководство по эксплуатации. ЦДКТ.464316.308 РЭ.
Нормативные и технические документы, устанавливающие требования к малогабаритной НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822)
Малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822). Технические условия. ЦДКТ.464316.308 ТУ.
Малогабаритная НАП КНС ГЛОНАСС/Джи-Пи-Эс «Грот-М» (индекс 14Ц822) используется для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
Зарегистрировано поверок | 9 |
Поверителей | 3 |
Актуальность данных | 09.11.2024 |
